Android 插件化（二）：如何启动插件里的 Activity

本文整理自享学团队直播课《Android 插件化(二)：Activity加载》。

上一讲解决的是"插件的类能被加载进来"，这一讲解决的是"插件的 Activity 能真正被启动"。前者靠类加载器，后者靠 Hook——在 Android 启动 Activity 的链路中间安插一个钩子，把"要启动哪个 Activity"这个信息偷偷换一遍，让一个已注册的占坑 Activity 去骗过 AMS 的校验，等 AMS 放行之后再把真正的插件 Activity 换回来。这就是插件化里常说的"占坑法"（也叫 ProxyActivity 方案）。

一、为什么启动插件 Activity 不能像启动普通类那样直接来

上一讲我们讲了怎么把插件的类塞进宿主，让宿主能 loadClass 出插件里的类。但"能加载类"和"能启动 Activity"是两码事。

插件化要启动一个 Activity，和启动普通类到底差在哪？

• 普通类：只要类加载器能找到这个类，new 一下就能用，没有任何系统校验。
• Activity：它属于四大组件。**四大组件里，Activity 是唯一一个在启动前会被 AMS 校验注册的——AMS 会查你这个 Activity 有没有在 AndroidManifest.xml 里注册过。**没注册就直接抛异常，启动失败。

所以插件化不能像处理普通类那样"把它们 merge 进 dexElements 就好了"。类的加载问题解决了，可你这个插件 Activity 在宿主 app 自己的 manifest 里注册了吗？显然没有——插件是单独的 APK，它有自己的一套清单，宿主的 AndroidManifest.xml 里根本不会写这个 Activity（你也没法写，因为插件 APK 是后下载的，宿主编译时根本不知道它的类名）。

插件 Activity 没在宿主 manifest 注册 → AMS 校验不过 → 启动直接失败。

这里要补充一句：AMS 是四大组件的管理类，运行在系统进程（system_server）里，专门负责 Activity 的启动、生命周期调度。它校验"有没有注册"这件事，用的是宿主 APK 的清单信息，跟你的类能不能加载毫无关系。类的加载是 ClassLoader 的事，注册校验是 AMS 的事，两者互不相干。

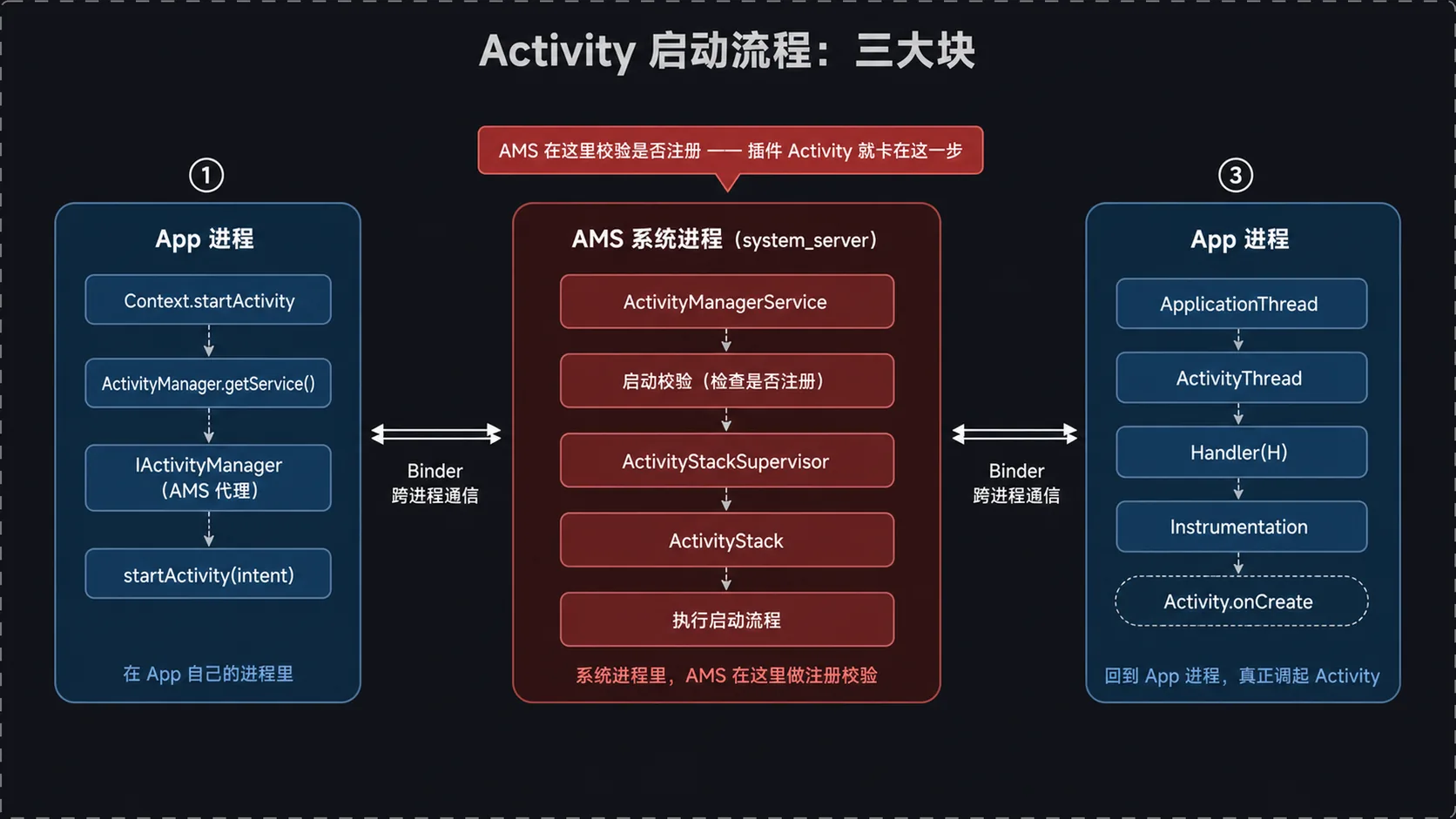

二、Activity 启动的完整链路

既然要想办法绕过 AMS 的校验，就得先搞清楚 Activity 到底是怎么被启起来的。

1. 第一块：App 进程内。 你调用 startActivity(intent)，一路走到 ActivityManager.getService() 拿到 AMS 的代理，然后通过 Binder 把请求发出去。
2. 第二块：AMS（系统进程内）。 请求通过 Binder 到了 ActivityManagerService，它做启动校验（就是检查有没有注册）、创建任务栈、执行启动流程，最后通过 Binder 把"该启动哪个 Activity"的通知发回给 App。
3. 第三块：回到 App 进程。 App 收到通知，走 ApplicationThread → ActivityThread → Handler 的一系列消息分发，最终调起 onCreate。

其中第一块到第二块、第二块到第三块之间，都是通过 Binder 跨进程通信。这一段不是本讲的重点，你只要知道：Activity 的启动被拆成了跨进程的两半，因为 AMS 管着全局的 Activity 调度，App 自己说了不算。

三、问题出在第二部分：AMS 的注册校验

上面这条链路里，第二块就是插件 Activity 过不去的关卡。AMS 拿到你的启动请求后，会去查这个 Activity 是否已在系统登记在案（也就是有没有注册）。

• 对普通 App 来说，它的每个 Activity 都写在 AndroidManifest.xml 里，AMS 一定查得到，所以顺理成章放行。
• 对插件来说，它的 Activity 在宿主的清单里查不到，AMS 就判定"这个 Activity 不合法"，直接拒绝或抛 ActivityNotFoundException。

所以插件化的矛盾摆在这：我想启动一个 AMS 不认识（没注册）的 Activity，但 AMS 只放行它认识的 Activity。

四、Hook 是什么：在代码的必经之路上安装一个钩子

Hook 这个词听起来很玄，其实一点也不复杂。老师给的比喻很到位：

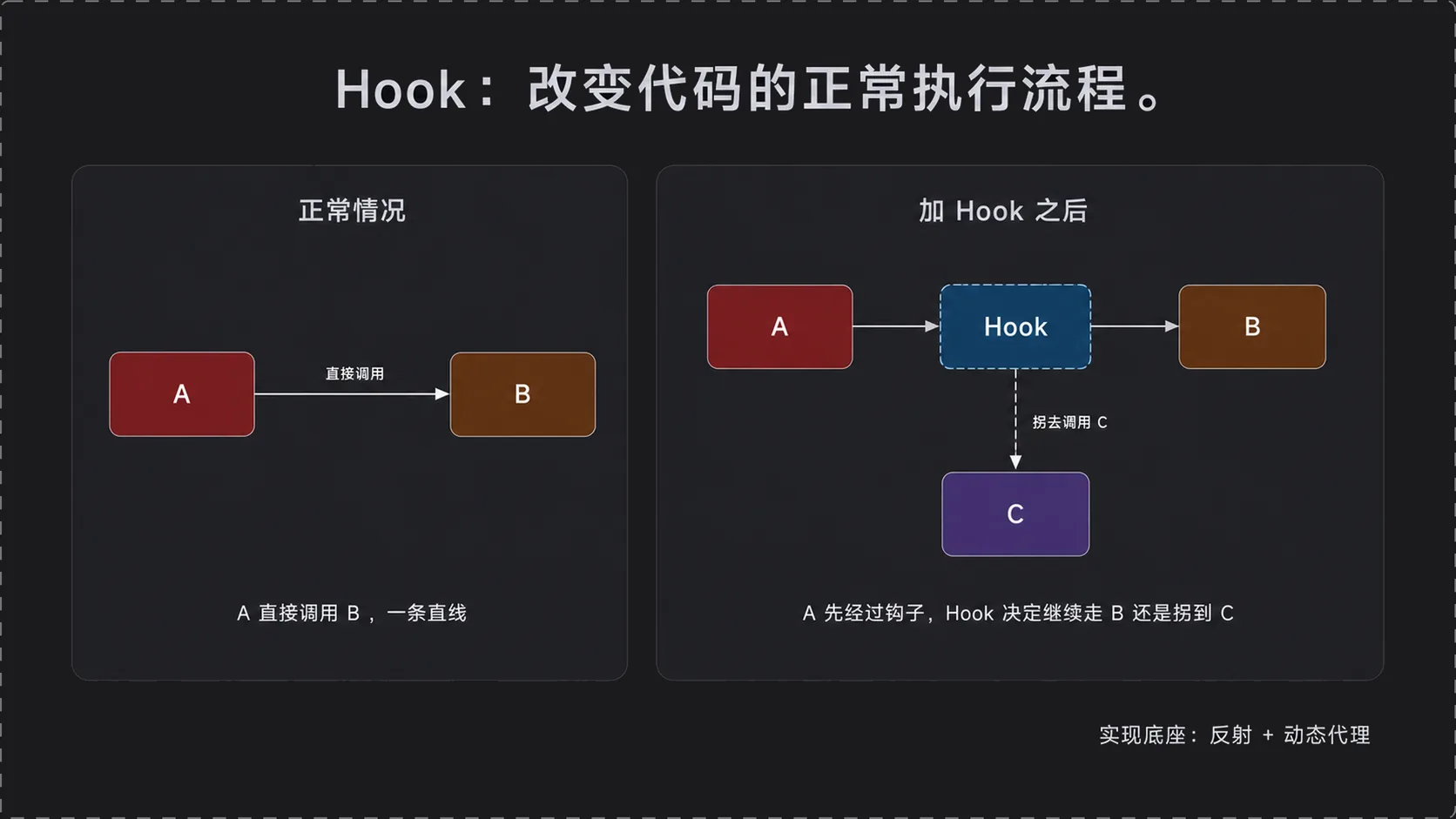

Hook 就是钩子，作用是改变代码的正常执行流程。

正常情况是 A 调用 B，一条直线。Hook 之后变成了 A 先经过钩子，钩子里面你可以决定：是继续调用 B，还是改去调用 C，或者在调用 B 前后插一段自己的逻辑。跟网络转发一样——你访问一个网页，结果被劫持跳到了别的页面，改的正是正常访问流程。Hook 就是这么回事，实现靠的是反射 + 动态代理。

话说回来，我们在上一讲其实就已经用过 Hook 了，回过头看那个 LoadUtil：

• 系统原来加载的是宿主的 dexElements；
• 我们通过反射把它替换成了 newElements（宿主 + 插件的合并数组）；
• 于是"系统本来要加载 A，结果加载成了 B"——这就是一次 Hook，改动了代码的正常流程。

所以 Hook 并不是什么独立于反射的新魔法，它的实现底座就是反射和动态代理。明白了这一点，你再去读各种插件化、热修复的源码就会发现，套路全是一样的。

五、怎么选 Hook 点：两个原则

Hook 的前提是找一个"钩子要挂的地方"，这个位置叫 Hook 点（Hook Point）。不是随便找个方法就 Hook 的，老师给了两个选择原则：

1. 尽量找静态变量或单例对象。
2. 尽量找 public 的方法或字段。

为什么？

• 方便反射以及保证稳定。反射要想成功，要么你能拿到对象，要么它是静态的。静态的 / 单例的对象，你不需要 new 一个实例就能通过 Field.get(null) 拿到，反射起来最省事。而这是系统内部对象，get 一个真实实例往往拿不到。
• public 更稳。public 是系统对外暴露的接口，谷歌一般不会随意改动它的名字和语义；反之你要是去反射一个 private 的字段，说不定下一个系统版本就把它改了，你就得适配，非常麻烦。找 Hook 点"尽量找 public"，就是图个少适配。

当然这两条是"尽量"，不是绝对。但多往这两个方向靠，能省掉大量的版本适配工作。

六、插件化的思路：占坑法（ProxyActivity 方案）

现在我们把问题摆在一起。要启动插件的 PluginActivity，但它没注册，过不了 AMS。怎么搞？

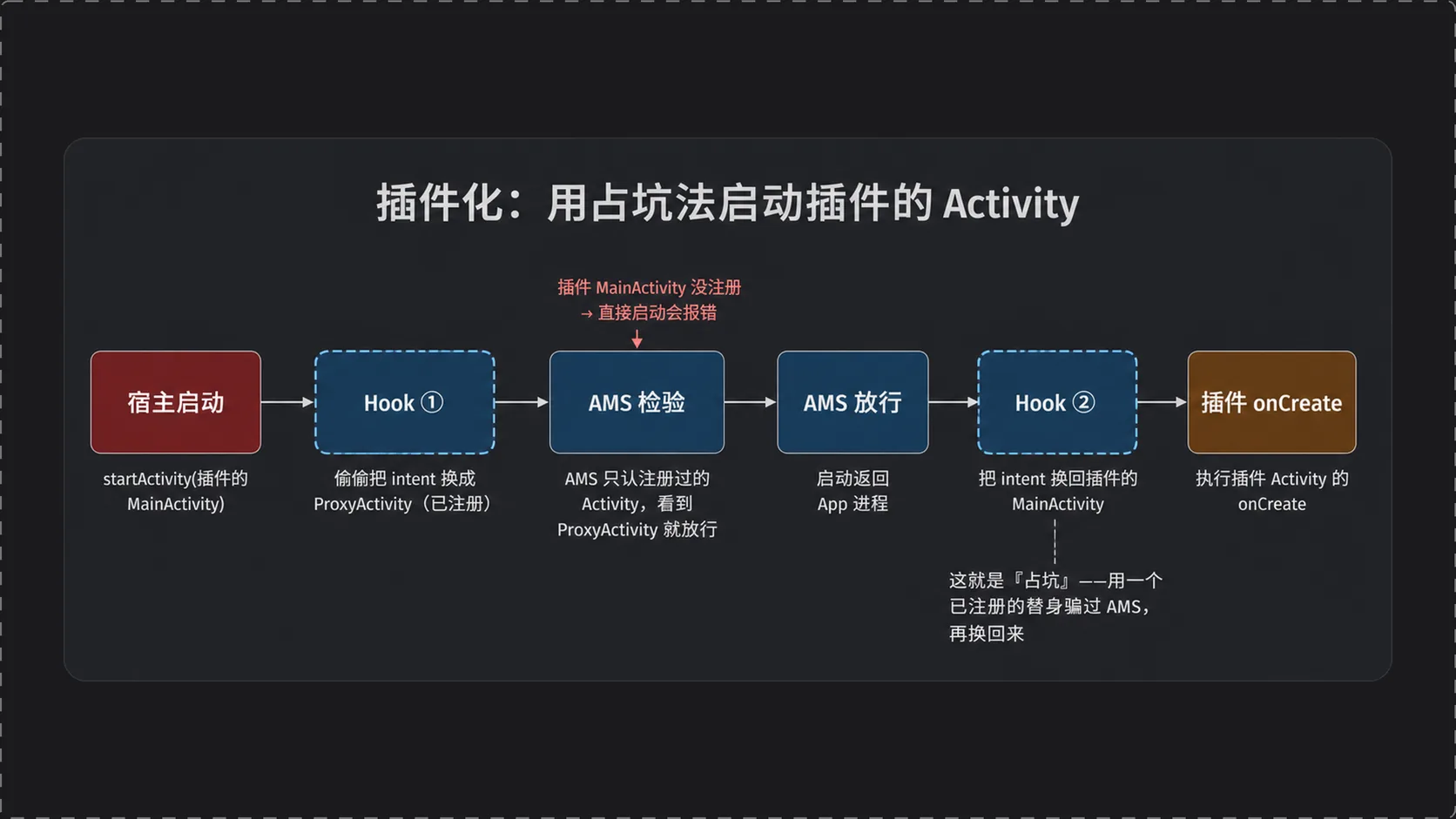

思路很简单：在宿主里预先注册一个"占坑"的 Activity（叫 ProxyActivity，代理 Activity），启动插件时先让 Hook 把这个插件 Activity 悄悄替换成占坑 Activity，骗过 AMS；等 AMS 放行、回到 App 进程之后，再让另一个 Hook 把占坑 Activity 还原成真正的插件 Activity。

这个过程分两次挂钩子，正好对应启动链路的两端：

1. 第一个 Hook（送进去时）：在 App 进程内、准备把请求发往 AMS 之前，把"我要启动 PluginActivity"的 intent 替换成"我要启动 ProxyActivity"的 intent。这样 AMS 校验到的是已注册的 ProxyActivity，顺利放行。
2. 第二个 Hook（返回来时）：在 AMS 放行、通知回到 App 进程之后、真正执行 onCreate 之前，把 intent 再改回 PluginActivity。这样最终执行到的是插件的 onCreate。

用《西游记》比喻特别贴切：唐僧（PluginActivity）要去西天取经，路上有妖怪拦路（AMS 校验不认它）。唐僧打不过妖怪，就请孙悟空（ProxyActivity）代打。孙悟空把妖怪打死、通关之后，再把真唐僧换回来继续取经。PluginActivity 是唐僧，ProxyActivity 是孙悟空（也就是"占坑"的那个替身），两个 Hook 就像"去路上换一次、回来路上再换一次"。

七、Hook 点一：在 AMS 代理上动手

第一个 Hook 点，我们要改的是"发往 AMS 之前的 intent"。要想改 intent，就得在链路里找到一个能拿到 intent、又好反射的地方。顺着 startActivity 源码往下看，最终会走到：

1ActivityManager.getService().startActivity(intent, ...);

这里的 ActivityManager.getService() 拿到的是 IActivityManager 这个 Binder 接口的代理对象，它内部就是 AMS 的远程接口。而这个对象，恰好符合我们选 Hook 点的两个原则：

• 它是一个静态单例（内部用 Singleton<IActivityManager> 持有，通过 getService() 拿到）；
• IActivityManager.startActivity 是 public 接口方法。

所以我们就从这里下手：把这个 IActivityManager 的代理对象，替换成一个我们自己造的动态代理对象。这样系统每次调 startActivity 的时候，就会先经过我们的代理 invoke 方法，在那里把 intent 换成 ProxyActivity 的 intent。这就是 Hook 点一。

7.1 反射拿系统原对象

在 Android 8.0（API 26）上，ActivityManager.getService() 的实现是：

1// ActivityManager.getService()2public static IActivityManager getService() {3    return IActivityManagerSingleton.get();4}

IActivityManagerSingleton 是 ActivityManager 里的一个静态 Singleton<IActivityManager> 字​段，而 Singleton.get() 返回的是它内部缓存的 mInstance。所以我们只要反射拿到这个 Singleton 的 mInstance 字段，就能拿到系统真正在用的那个 IActivityManager 代理对象。反射路径是：

1. Class.forName("android.app.ActivityManager") → 拿到 ActivityManager 的 Class；
2. getDeclaredField("IActivityManagerSingleton") → 拿到那个单例字段（静态的）；
3. field.get(null) → 因为它是静态的，直接拿到 Singleton 对象；
4. Class.forName("android.util.Singleton") → 拿到 Singleton 的 Class；
5. getDeclaredField("mInstance") → 拿到缓存的 IActivityManager 字段；
6. mInstanceField.get(singleton) → 拿到系统真正在用的 IActivityManager 对象。

这里注意，Singleton 是 android.util 下的，不是 java.util。

7.2 动态代理替换

拿到真正的 IActivityManager 对象后，用 Proxy.newProxyInstance 造一个同接口的代理，然后在 invoke 方法里过滤 startActivity，把 intent 换掉：

1public class HookUtil {2 3    // 保存插件真正的 intent，便于第二个 Hook 还原4    public static final String TARGET_INTENT_KEY = "target_intent";5 6    public static void hookAMS(Context context) throws Exception {7        // 1. 反射拿到 ActivityManager 里的 IActivityManagerSingleton 单例8        Class<?> activityManagerClass = Class.forName("android.app.ActivityManager");9        Field singletonField = activityManagerClass.getDeclaredField("IActivityManagerSingleton");10        singletonField.setAccessible(true);11        Object singleton = singletonField.get(null);   // 静态字段，直接传 null12 13        // 2. 反射拿到 Singleton 里缓存的 IActivityManager14        Class<?> singletonClass = Class.forName("android.util.Singleton");15        Field mInstanceField = singletonClass.getDeclaredField("mInstance");16        mInstanceField.setAccessible(true);17        Object realIActivityManager = mInstanceField.get(singleton);   // 系统真正用的 AMS 代理18 19        // 3. 用动态代理造一个同接口的代理，拦截 startActivity20        ClassLoader classLoader = Thread.currentThread().getContextClassLoader();21        Class<?> iActivityManagerClass = Class.forName("android.app.IActivityManager");22        Object proxy = Proxy.newProxyInstance(23                classLoader,24                new Class[]{iActivityManagerClass},25                new IActivityManagerInvocationHandler(realIActivityManager, context));26 27        // 4. 把系统用的对象替换成我们的代理28        mInstanceField.set(singleton, proxy);29    }30}

动态代理的 InvocationHandler 大致是这样：注意它要持有 Context，因为构造占坑 intent 时需要宿主包名；还要持有真正的 IActivityManager，因为最后要把 intent 转交给原对象发出去：

1public class IActivityManagerInvocationHandler implements InvocationHandler {2 3    private Object realIActivityManager;4    private Context context;5 6    public IActivityManagerInvocationHandler(Object realIActivityManager, Context context) {7        this.realIActivityManager = realIActivityManager;8        this.context = context;9    }10 11    @Override12    public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {13        // 只拦截 startActivity，其它方法一律放行14        if ("startActivity".equals(method.getName())) {15            // 找出参数里的 Intent（startActivity 有多个重载，得遍历找，别写死下标）16            int intentIndex = -1;17            if (args != null) {18                for (int i = 0; i < args.length; i++) {19                    if (args[i] instanceof Intent) {20                        intentIndex = i;21                        break;22                    }23                }24            }25 26            if (intentIndex >= 0) {27                Intent pluginIntent = (Intent) args[intentIndex];   // 插件 Activity 的 intent28 29                // 构造一个指向占坑 ProxyActivity 的新 intent30                Intent proxyIntent = new Intent();31                proxyIntent.setClassName(context.getPackageName(),32                        ProxyActivity.class.getName());33                // 把真正的插件 intent 塞进 extras，留给第二个 Hook 还原34                proxyIntent.putExtra(TARGET_INTENT_KEY, pluginIntent);35 36                // 替换参数里的 intent37                args[intentIndex] = proxyIntent;38            }39        }40 41        // 让原方法继续执行（把替换后的 intent 交给 AMS 代理，走 Binder）42        return method.invoke(realIActivityManager, args);43    }44}

这里有几个关键细节：

• 为什么遍历找 intent，而不是写死第几个参数？ 因为 IActivityManager.startActivity 有好几个重载（startActivity、startActivityAsUser 等），不同重载参数位置不一样。你写死"第二个参数就是 intent"这种硬编码，系统一升级或换一个重载就崩了。所以要用 instanceof Intent 去遍历找出真正的 intent 参数。
• 为什么要把插件 intent 存进 extras？ 因为我们不能让真正的插件 intent 丢了。只有把它留着，第二个 Hook 才能把它取回来，把 ProxyActivity 换回 PluginActivity。这跟上一讲把元素"复制进新数组"是同一个道理——信息不能丢。

7.3 第一个 Hook 的验证

跑一下这个 Hook。注意，到这一步我们只做了第一个 Hook（送进去时替换），还没做第二个 Hook。这时候启动插件的 Activity，你会看到打印的是：

我是代理的activity

而不是插件的 onCreate。这恰恰说明第一个 Hook 成功了——系统本来要启动 PluginActivity，结果被我们的 Hook 换成了 ProxyActivity，所以起来的是占坑的 ProxyActivity，它打印"我是代理的activity"。出现这个输出的话，说明"送进去时替换"这一步已经握手成功。

八、Hook 点二：在 ActivityThread 的 Handler 上动手

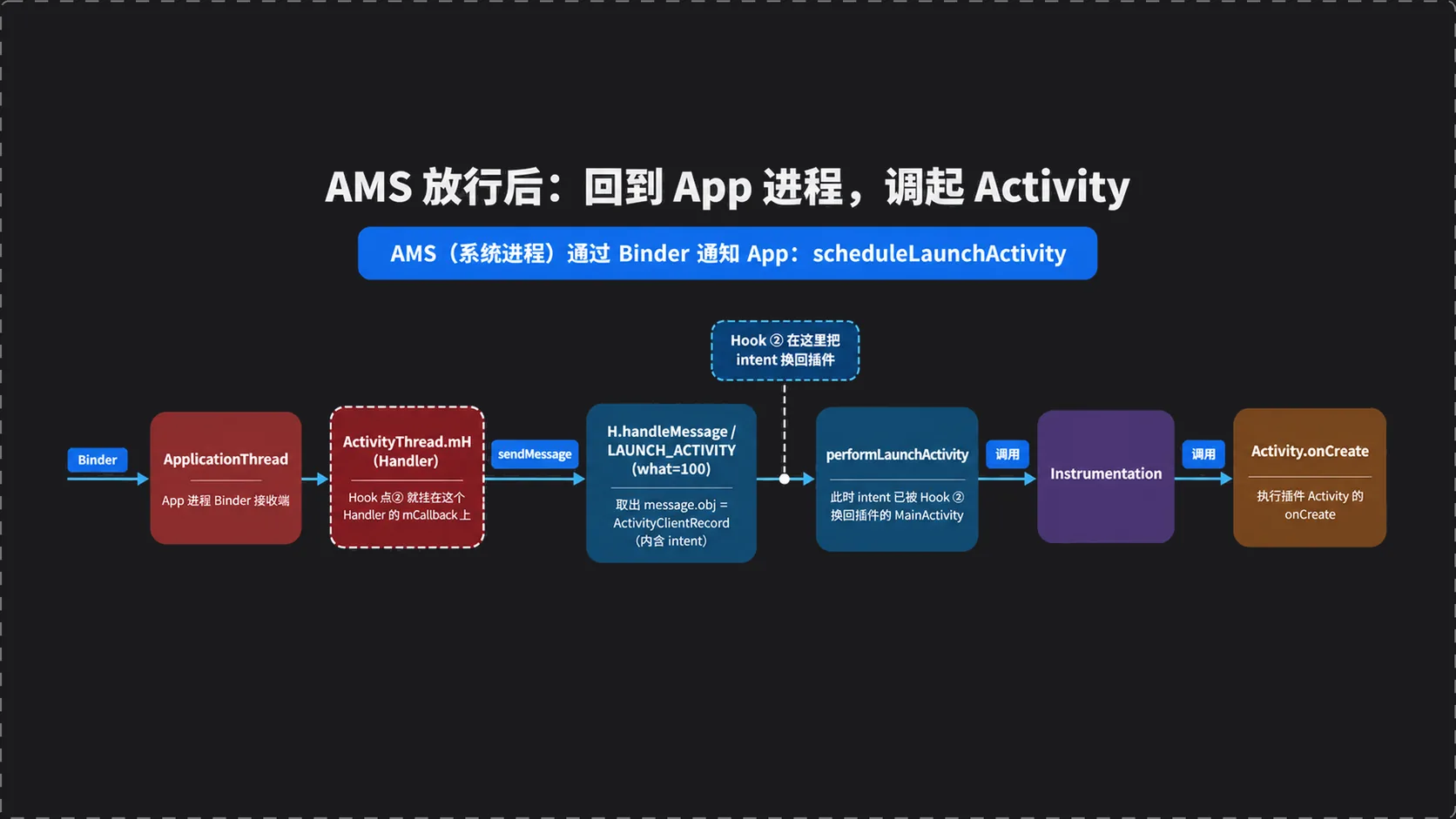

第一个 Hook 把 AMS 骗过去了，AMS 放行后，它会通过 Binder 把"该启动 ProxyActivity"的通知发回 App 进程。回到 App 这一侧后，链路是：

ApplicationThread.scheduleLaunchActivity→ ActivityThread 的 mH（Handler）发送消息$\to H.handleMessage里caseLAUNC{H}_{A}CTIVITY(=100)$→ performLaunchActivity→ Instrumentation→ Activity.onCreate

我们第二个 Hook 的目的，就是在"AMS 放行后、真正执行 onCreate 前"，把 intent 从 ProxyActivity 再改回 PluginActivity。那这个 Hook 点挂在哪最合适？挂在 ActivityThread 的 mH（一个 Handler）上。

8.1 为什么要挂 Handler 上

顺着源码看：scheduleLaunchActivity 最终会 sendMessage(LAUNCH_ACTIVITY, activityClientRecord)。这个 activityClientRecord（ActivityClientRecord）就是 message.obj，它里面有一个 Intent 字段，现在存的是我们第一个 Hook 换进去的 ProxyActivity 的 intent。

如果我们能拿到这个 message，再拿到 ActivityClientRecord，就能反射拿到它的 intent 字段，把它换成真正的插件 intent。那怎么拿到 message？

启动 Activity 这条消息，最终会走一个 Handler 的 dispatchMessage → handleMessage。而 Handler 里面有一个叫 mCallback 的字段，dispatchMessage 的逻辑是：

1// Handler.dispatchMessage2public void dispatchMessage(Message msg) {3    if (msg.callback != null) {4        handleCallback(msg);5    } else {6        if (mCallback != null) {7            if (mCallback.handleMessage(msg)) {8                return;   // 如果 callback 返回 true，就不再往下走了9            }10        }11        handleMessage(msg);12    }13}

关键就在这：**mCallback 在 handleMessage 之前先执行。**如果我们能塞一个自定义的 Handler.Callback 进去，就能在 handleMessage 跑之前，也就是在真正的 onCreate 之前，把 intent 换掉。而且这个 mCallback 平时是 null（大多数 Handler 都不传 callback），所以替换它是安全的，不会破坏系统原有逻辑。

更妙的是，我们替换成 mCallback 之后，返回 false，系统还会照常去调它自己的 handleMessage，逻辑完全不受影响。这就是 Hook 点二。

8.2 反射拿 mH 和 mCallback

要把自定义 callback 塞进去，得先拿到两个对象：

1. ActivityThread 实例——它内部持有一个 mH（Handler）字段；
2. mH 的 mCallback 字段——我们要替换它。

ActivityThread 是应用主线程的一个单例，源码里有一个静态字段 sCurrentActivityThread 存着当前的实例。反射路径：

1public static void hookHandler() throws Exception {2    // 1. 拿到 ActivityThread 的 Class 和它的静态单例3    Class<?> activityThreadClass = Class.forName("android.app.ActivityThread");4    Field sCurrentActivityThreadField = activityThreadClass.getDeclaredField("sCurrentActivityThread");5    sCurrentActivityThreadField.setAccessible(true);6    Object activityThread = sCurrentActivityThreadField.get(null);   // 静态单例7 8    // 2. 拿到 mH（ActivityThread 里的 Handler）9    Field mHField = activityThreadClass.getDeclaredField("mH");10    mHField.setAccessible(true);11    Handler mH = (Handler) mHField.get(activityThread);12 13    // 3. (可选) 拿到当前 mCallback，便于链式调用/兜底14    // 4. 反射拿到 Handler 的 mCallback 字段并替换15    Field mCallbackField = Handler.class.getDeclaredField("mCallback");16    mCallbackField.setAccessible(true);17    mCallbackField.set(mH, new ActivityThreadCallback(mH));18}

8.3 自定义 Callback：还原 intent

ActivityThreadCallback 实现了 Handler.Callback 接口，在 handleMessage 里只处理 LAUNCH_ACTIVITY（what == 100）这一条消息：

1public class ActivityThreadCallback implements Handler.Callback {2 3    @SuppressWarnings("unused")4    private Handler originalHandler;   // 原 mH，兜底用5 6    public ActivityThreadCallback(Handler originalHandler) {7        this.originalHandler = originalHandler;8    }9 10    @Override11    public boolean handleMessage(Message msg) {12        // 只对 LAUNCH_ACTIVITY 消息动手（Android 8.0 里它的 what 是 100）13        if (msg.what == 100) {14            // msg.obj 就是 ActivityClientRecord，里面有个 intent 字段15            Object activityClientRecord = msg.obj;16            if (activityClientRecord == null) {17                return false;18            }19            try {20                // 反射拿到 ActivityClientRecord 里的 intent 字段21                Field intentField = activityClientRecord.getClass().getDeclaredField("intent");22                intentField.setAccessible(true);23 24                Intent proxyIntent = (Intent) intentField.get(activityClientRecord);25                if (proxyIntent == null) {26                    return false;27                }28 29                // 取出我们第一个 Hook 塞进去的插件 Intent30                Intent pluginIntent = proxyIntent.getParcelableExtra(HookUtil.TARGET_INTENT_KEY);31                if (pluginIntent != null) {32                    // 把占坑 ProxyActivity 的 intent 换回真正的插件 intent33                    intentField.set(activityClientRecord, pluginIntent);34                }35            } catch (Exception e) {36                e.printStackTrace();37            }38        }39        // 返回 false：让系统的 handleMessage 照常执行，不去打断它40        return false;41    }42}

说回 what == 100 这个魔数。它不是随便定的——ActivityThread.H 类里定义了一个常量 public static final int LAUNCH_ACTIVITY = 100;。handleLaunchActivity 对应的消息 what 就是 100（Android 8.0 是 100，其它版本可能有变化，这正是下一讲要做版本适配的原因）。我们只要在回调里判断这条消息，把它的 intent 还原，就够了；其它消息（what 不等于 100）直接返回 false，让系统原样处理。

8.4 第二个 Hook 的验证

两个 Hook 都做好后，再跑一次。这时候启动插件 Activity，你会看到打印的是：

我是插件的mainactivity

这才是真正的成功——最终的 onCreate 是插件 MainActivity 的。

这里要提一个坑：插件 Activity 里暂时别用资源（比如 setContentView、R.id.xxx）。因为我们这一讲还没讲资源加载，插件的资源现在根本没被宿主加载进来。如果你在插件 onCreate 里写了 setContentView 或引用 R，一定会崩溃。所以示例里先注释掉资源相关代码，等下一讲资源加载再打开。

1// 插件 MainActivity 的 onCreate 暂时不用资源和布局2public class MainActivity extends Activity {3    @Override4    protected void onCreate(Bundle savedInstanceState) {5        super.onCreate(savedInstanceState);6        // setContentView(R.layout.activity_main);   // 资源加载还没讲，先注释7        Log.d("TAG", "我是插件的mainactivity");8    }9}

九、知识点回忆

• 反射：这是 Hook 的底座。没有反射，你拿不到系统内部那个私有的 mInstance、mH、mCallback，也就无从替换。
• 动态代理：通过 Proxy.newProxyInstance 造一个 IActivityManager 的替身，在 invoke 里拦 startActivity。
• Hook 技术：改变代码的正常执行流程，本质是反射 + 动态代理。
• Handler / 消息机制：第二个 Hook 挂在 mH 的 mCallback 上，你要理解 dispatchMessage 先于 handleMessage 执行，才能想到这一点。Android 本身是消息驱动的，onCreate 最终都是靠 Handler 消息调起来的。
• 四大组件启动流程 / AMS 管理：知道 AMS 会校验注册，才能明白为什么要占坑。
• Binder（顺带）：跨进程通信，贯穿第一块到第二块、第二块到第三块，本讲不深究。

这几块知识，任何一个不扎实，想自己写出插件化都很难。插件化本身不难，但它把反射、动态代理、Handler、Binder、AMS 这些底层知识全用上了。零散背 API 解决不了这种问题，得靠体系建设。

这一讲和上一讲、以及热修复的关系：上一讲是"把插件类合并进宿主 dexElements"，这一讲是"用 Hook 骗过 AMS 的注册校验"，两者解决的是插件化里不同的问题。而热修复，也是往 dexElements 里塞 dex，只不过它把补丁 dex 放最前面（让补丁类优先命中），跟插件化"宿主在前、插件在后"正好相反。反射、动态代理、Handler、AMS 这些都通了，这些框架的套路都能一眼看穿。

十、小结

这一讲的几个要点：

• 为什么插件 Activity 不能直接启动：四大组件里的 Activity 受 AMS 校验，必须在宿主 AndroidManifest.xml 里注册，而插件 Activity 注册不了，所以直连会失败。
• 解决办法是占坑法（Hook）：在宿主预注册一个 ProxyActivity，用动态代理 + Handler Callback 两个 Hook 把"要启动谁"的 intent 偷偷换两遍——送进去时换成 ProxyActivity 骗过 AMS，返回来时换回 PluginActivity 执行真正的 onCreate。
• 两个 Hook 点：① IActivityManager（ActivityManager.IActivityManagerSingleton.mInstance）——送进去时拦截 startActivity；② ActivityThread.mH 的 mCallback——返回来时拦截 LAUNCH_ACTIVITY 还原 intent。
• 选 Hook 点两原则：静态 / 单例 + public，图的是好反射和少适配。

TODO：

1. 找出 6.0 与 9.0 里这两个 Hook 点的差异（字段名、what 值、Singleton 位置等），把本讲 8.0 的代码适配到 6.0 或 9.0。
2. 顺着 realStartActivity 的源码，画出 6.0 或 9.0 从 AMS 到 ApplicationThread 的时序图。
