Android-Framework（二十三）-SurfaceFlinger 源码分析：屏幕刷新、Vsync 与帧分发

@sanyinchenAndroid系统约 15 分钟4500
AndroidSurfaceFlingerVSync源码分析
文章内容

在 onDraw() 里画完的东西不会立刻出现在屏幕上。这不是 Android 故意拖慢刷新，而是因为“画进内存”和“显示到屏幕”本来就是两件事：App 先把像素写进一块 Buffer，再把它交出去；SurfaceFlinger 等到合适的刷新时刻，合成各个窗口的 Buffer，最后才把结果送给显示硬件。

这条链路真正的节拍器是 Vsync，即垂直同步信号。对 60Hz 屏幕来说，它约每 16.6ms 到来一次。App 的绘制、Buffer 的提交、SurfaceFlinger 的合成，以及卡顿和丢帧的判断，都围绕这个周期展开。

一、界面刷新链路：从 View 到屏幕

1.1 UI 的两大板块：输入事件与渲染显示

Android UI 系统可以从两个方向理解。

  • 一边是输入事件：触摸、按键等事件从系统进入窗口，再沿 View 树分发；
  • 另一边是渲染显示：View 生成绘制命令，像素进入 Buffer，多个窗口的内容经系统合成后显示。
    二者会在应用交互中互相影响，但负责的对象和调用链不同。

这里仅追踪渲染显示。起点是 App 进程中的 ViewRootImpl 和根布局，终点是手机屏幕。中间最容易被忽略的事实是：App 并不直接操作屏幕，Canvas 也不是屏幕本身。SkCanvas 把绘制操作落到 SkBitmap 或图形 Buffer 上，屏幕何时读取这些像素由另一套时序控制。

1.2 一次绘制的完整链路

一帧画面的正常路径可以压缩为七步：界面 View 发起绘制，App 向 BufferQueue 申请可写 Buffer，在 Buffer 上完成绘制，把 Buffer 归还队列，提交本次绘制内容，SurfaceFlinger 取出各个 Surface 的最新内容进行合成，显示硬件扫描最终结果。

BufferQueue 是生产者与消费者之间的缓冲队列。App 是生产者，负责申请、写入和提交；SurfaceFlinger 一侧是消费者，负责取得可用 Buffer。提交只表示“这帧已经可供消费”，不表示屏幕此刻已经换成了它。两者之间还隔着进程通信、队列状态、合成动作和 Vsync 时序。

一次绘制的完整链路：界面 View 申请 Buffer、绘制、提交，经 SurfaceFlinger 合成后显示到屏幕

1.3 SurfaceFlinger：独立进程的渲染系统服务

SurfaceFlinger 在开机阶段启动，运行于独立进程。它不是 App 的绘图库，而是系统级合成服务：收集各个窗口和 Surface 提交的图层，结合位置、层级、透明度等状态决定如何合成，再通过 Hardware Composer（HWC，硬件合成器接口）与显示硬件交互。

App 只负责自己的内容，不能直接控制最终屏幕；SurfaceFlinger 站在全局视角管理所有可见图层。Window 与 SurfaceFlinger 如何通信之所以常被拿来提问，关键就在这里：窗口状态和控制消息要跨进程，像素数据也要跨进程，但两类数据不能用同一种方式粗暴搬运。

1.4 大块数据跨进程：Binder + 共享内存

假设一屏分辨率为 720×1280，每个像素用 4 字节表示 RGB 与透明度，一帧约占 720 × 1280 × 4 = 3,686,400 字节，也就是约 3.5MiB。若把整块像素数组反复塞进 Binder 消息，不仅复制成本高，也不适合 Binder 的事务模型。

Android 因此把控制与数据分开：申请 Buffer、返回 Buffer、传递句柄和状态等控制动作走 Binder；真正的大块图像数据放在可跨进程映射的共享内存中。可以把 Binder 理解为交接单，把共享内存理解为仓库。交接时不搬整个仓库，只传一张“哪块货已经准备好”的清单。

二、vsync：屏幕刷新的节奏

2.1 为什么不能“一提交就画”

App 在一秒钟内可能因为动画、触摸或无效请求提交几百次，但 60Hz 屏幕一秒只扫描约 60 帧。如果每次提交都立刻触发合成，上游会做大量屏幕根本来不及显示的工作，还可能在屏幕扫描过程中替换像素，导致画面不完整。

Vsync 给系统提供固定节拍。60Hz 对应的刷新周期约为 16.6ms，显示硬件每到一个周期产生一次垂直同步信号。系统不追逐每次提交，而是在刷新边界附近安排 App 生产下一帧、SurfaceFlinger 合成可用帧。这样做的重点不是让所有工作都变成 16.6ms，而是让提交和消费尽量对齐同一条时间轴。

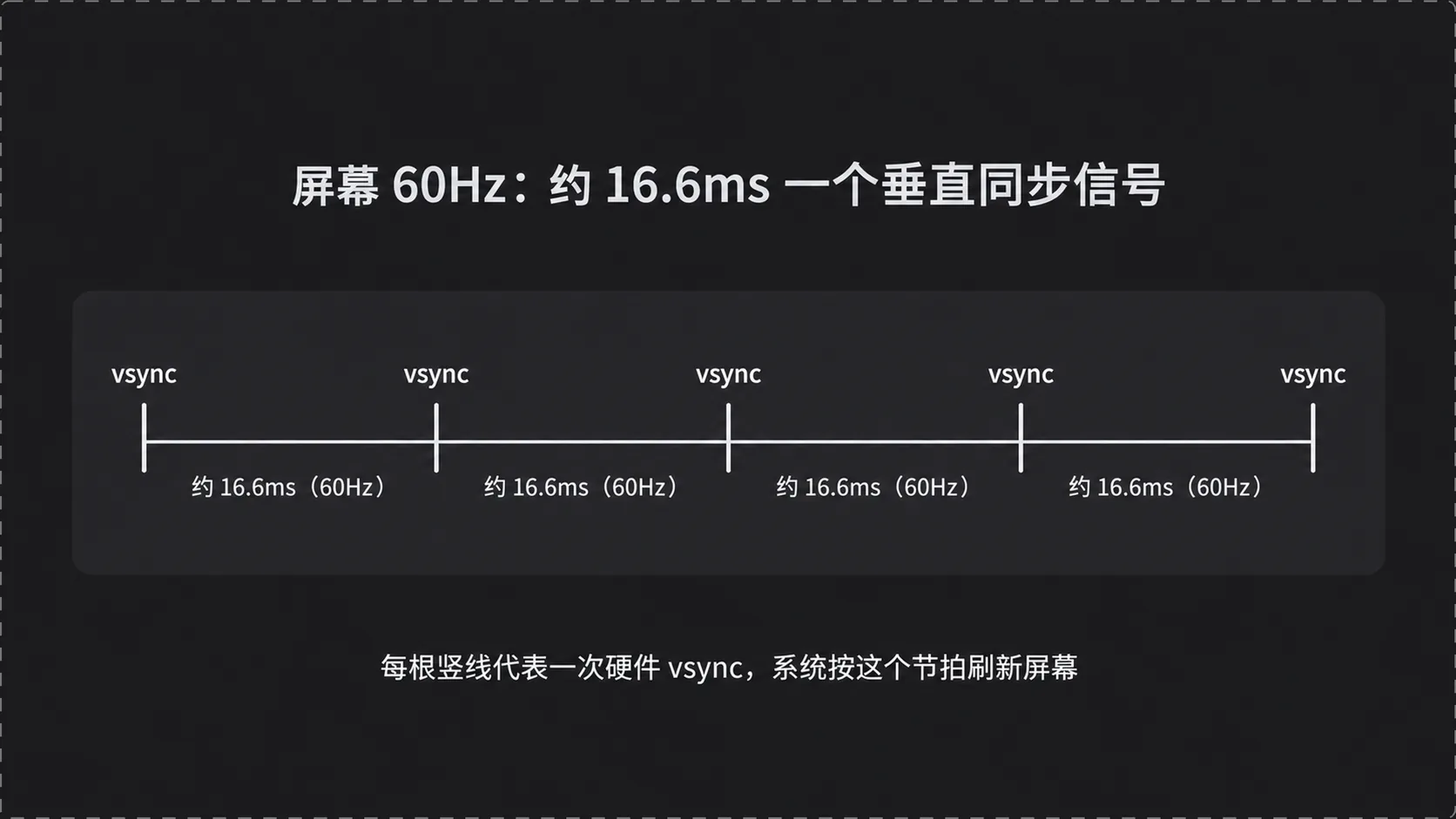

屏幕 60Hz 下约每 16.6ms 一个 vsync 信号

2.2 丢帧

如果 App 在两次 Vsync 中间才开始或才完成提交，SurfaceFlinger 到下一个合成点时可能拿不到这块最新 Buffer，只能继续使用上一帧。屏幕便重复显示旧内容，用户看到的结果就是动画停顿或跳跃，也就是丢帧。

同一屏内容在相邻两次刷新之间只需要一次有效合成；同一窗口连续提交多帧，中间帧没有显示机会。真正有效的优化是控制生产时间，让目标帧在消费点之前准备好，而不是无节制地增加绘制次数。

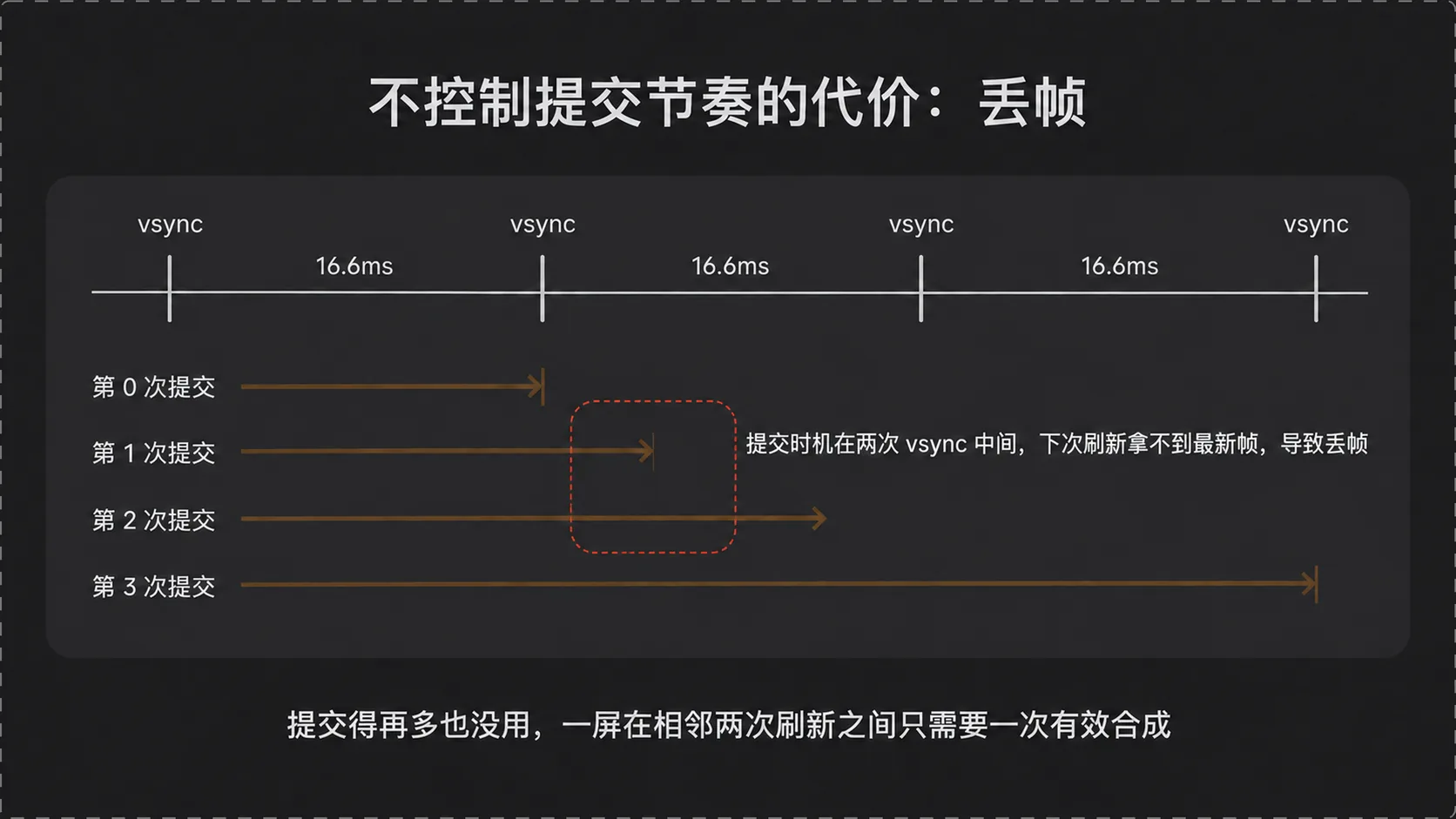

提交时机落在两次 vsync 中间会导致丢帧

2.3 绘制同步：把提交对齐到 vsync

Android 把 Vsync 分发给 App，App 收到通知后安排遍历、布局和绘制，完成后提交 Buffer。内容没有变化时不必重绘；内容需要更新时，则应在一个刷新预算内完成。如果 60Hz 设备上的一帧持续超过约 16.6ms，它就可能错过原定消费点，界面优化需要从主线程耗时、布局复杂度、绘制量和资源调度等方向寻找原因。

Vsync 不是保证流畅的魔法，它只提供统一时钟。上游按时开工、在截止时间前交付，SurfaceFlinger 才能在这一拍拿到新帧。

2.4 双缓冲与三缓冲

只有一块 Buffer 时，屏幕读取和 App 写入会争用同一块内存。显示硬件可能读到一半旧内容、一半新内容，形成撕裂；或者 App 必须等读取结束才能画，流水线完全串行。

双缓冲让两块 Buffer 前后交替：一块用于显示，另一块供 App 绘制，下一次刷新时交换角色。三缓冲再增加一块周转空间，在某一帧延迟时减少生产者和消费者互相等待。Buffer 数量可以在 1 到 N 之间按状态调整，实践中通常是 2～3 块。它不会无限增加，因为每块全屏 Buffer 都占数 MiB 内存，队列越深还会带来更高延迟。现代系统常见三缓冲，但核心原则仍是用有限空间换流水线并行。

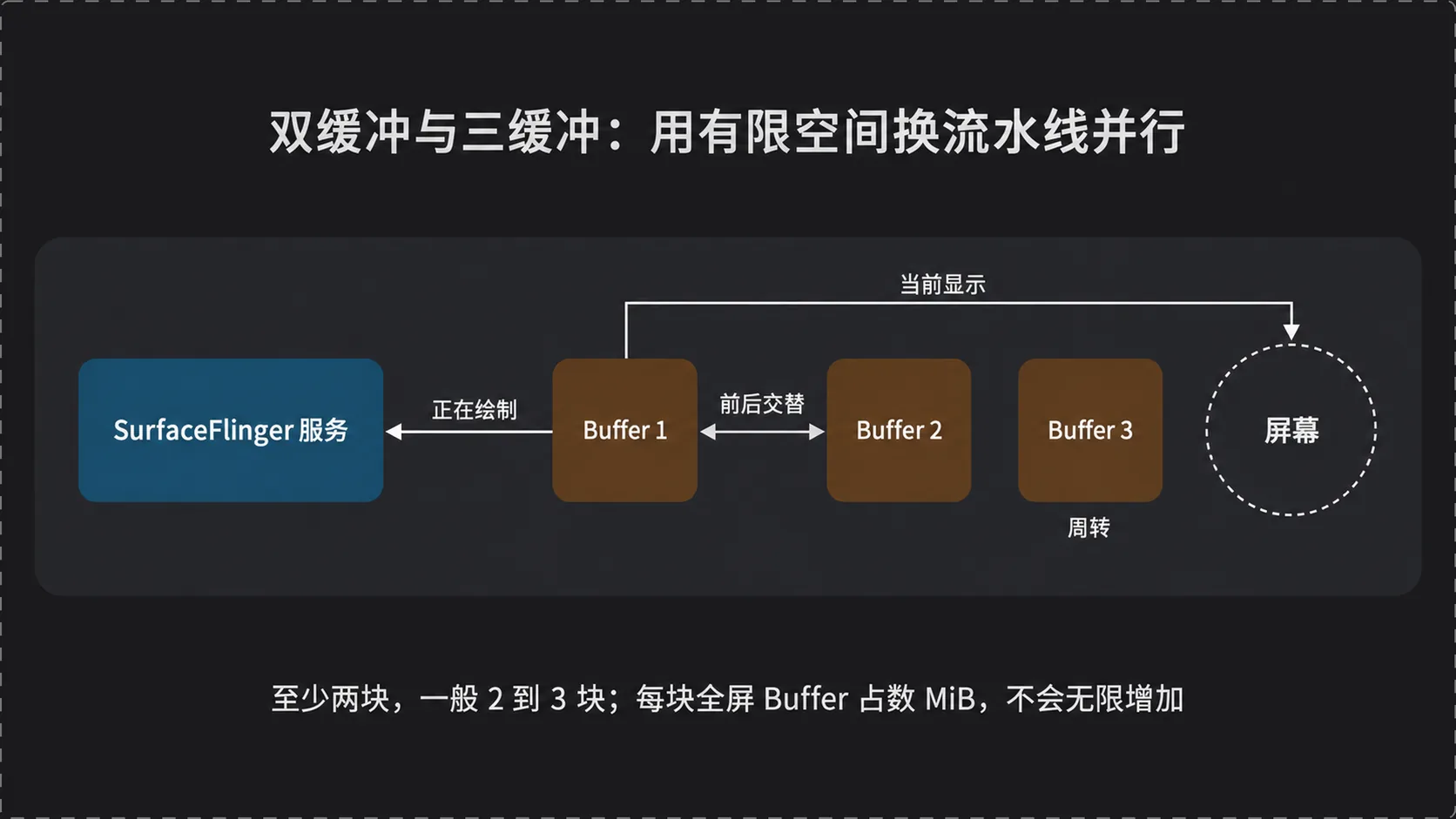

双缓冲与三缓冲：Buffer 前后交替

三、SurfaceFlinger 启动 vsync

3.1 main() 入口

SurfaceFlinger 的入口做三组事：配置并启动 Binder 线程池，创建和初始化 SurfaceFlinger 后注册系统服务，最后在当前线程进入运行循环。初始化必须发生在客户端连接之前，因为显示设备、BufferQueue 和 Vsync 分发器都是后续服务的基础。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/main_surfaceflinger.cpp// 定义 SurfaceFlinger 独立进程的入口int main(int, char**) {    // 把 Binder 线程池上限设为 4    ProcessState::self()->setThreadPoolMaxThreadCount(4);     // 取得进程级 Binder 状态对象    sp<ProcessState> ps(ProcessState::self());    // 启动 Binder 线程池    ps->startThreadPool();     // 创建 SurfaceFlinger 服务实例    sp<SurfaceFlinger> flinger = new SurfaceFlinger();    // 提高当前进程的显示任务优先级    setpriority(PRIO_PROCESS, 0, PRIORITY_URGENT_DISPLAY);    // 把当前线程放入前台调度组    set_sched_policy(0, SP_FOREGROUND);     // 在客户端可连接前完成初始化    flinger->init();     // 取得系统服务管理器    sp<IServiceManager> sm(defaultServiceManager());    // 注册 SurfaceFlinger 系统服务    sm->addService(String16(SurfaceFlinger::getServiceName()), flinger, false);     // 在当前线程进入消息循环    flinger->run();    // 正常结束时返回成功    return 0;// 结束 main 函数}

3.2 init() 里干了什么

init() 先建立 EGL 与 RenderEngine 等渲染基础，再创建 HWComposer。每个内建显示设备拥有 BufferQueue，producer 端提供 Buffer，consumer 端由 FramebufferSurface 接收。mPrimaryDispSync 根据硬件采样建立稳定的刷新模型，两个 DispSyncSource 再以不同相位提供 App 与 SurfaceFlinger 所需的信号。

这里有两条明确的分发支路：mEventThread 通知 App 开始绘制，mSFEventThread 通知 SurfaceFlinger 合成上屏。两者共用显示节拍，却可以设置不同的相位偏移，给绘制和合成预留各自的工作窗口。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp// 创建 Hardware Composer 并把 SurfaceFlinger 作为事件接收者mHWComposer = new HWComposer(this); // 为内建显示创建生产者与消费者组成的 BufferQueueBufferQueue::createBufferQueue(&producer, &consumer);// 用消费者端创建帧缓冲表面sp<FramebufferSurface> fbs = new FramebufferSurface(...); // 创建供 App 使用的 Vsync 源sp<DispSyncSource> vSyncSrc = new DispSyncSource(&mPrimaryDispSync,        // 传入 App 分支的相位、抖动设置和名称        VSyncPhaseOffsetNs, true, "app");// 创建供 SurfaceFlinger 使用的 Vsync 源sp<DispSyncSource> sfVsyncSrc = new DispSyncSource(&mPrimaryDispSync,        // 传入合成分支的相位、抖动设置和名称        SFVsyncPhaseOffsetNs, true, "sf"); // 创建通知 App 绘制的事件线程mEventThread = new EventThread(vSyncSrc);// 创建通知 SurfaceFlinger 合成的事件线程mSFEventThread = new EventThread(sfVsyncSrc, ...);// 创建负责开关硬件 Vsync 的控制线程mEventControlThread = new EventControlThread(this);

3.3 加载 vsync 硬件模块

HWComposer 构造阶段会尝试加载帧缓冲和 HWC 模块。hw_get_module() 按 HAL 模块 ID 找到实现，hwc_open_1() 打开设备并取得句柄，随后校验 API 与头部版本。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/DisplayHardware/HWComposer.cpp// 定义加载并准备硬件合成器模块的方法void HWComposer::loadHwcModule() {    // 声明 HAL 模块指针    hw_module_t const* module;    // 按 HWC 模块 ID 尝试加载模块    if (hw_get_module(HWC_HARDWARE_MODULE_ID, &module) < 0) {        // 记录模块未找到错误        ALOGE("%s module not found", HWC_HARDWARE_MODULE_ID);        // 加载失败后返回        return;    // 结束模块加载失败分支    }    // 打开 HWC 设备并保存句柄    int err = hwc_open_1(module, &mHwc);    // 判断设备打开是否失败    if (err) {        // 记录设备初始化错误        ALOGE("%s device failed to initialize (%s)",                // 补齐日志参数                HWC_HARDWARE_COMPOSER, strerror(-err));        // 初始化失败后返回        return;    // 结束设备初始化失败分支    }    // 校验设备 API 与头部版本范围    if (!hwcHasApiVersion(mHwc, HWC_DEVICE_API_VERSION_1_0) ||            // 继续检查最低头部版本            hwcHeaderVersion(mHwc) < MIN_HWC_HEADER_VERSION ||            // 继续检查最高头部版本            hwcHeaderVersion(mHwc) > HWC_HEADER_VERSION) {        // 记录版本不兼容错误        ALOGE("%s device version %#x unsupported, will not be used",                // 补齐设备名与版本号                HWC_HARDWARE_COMPOSER, mHwc->common.version);        // 关闭不兼容设备        hwc_close_1(mHwc);        // 清空无效设备句柄        mHwc = NULL;        // 结束加载        return;    // 结束版本校验分支    }// 结束模块加载方法}

3.4 注册回调与软件模拟兜底

硬件模块需要知道事件到来时调用谁。HWComposer 把当前对象和 invalidate、vsync、hotplug 三个函数放进回调上下文，再通过 registerProcs() 注册给 HWC。若硬件模块加载失败，系统会启动 VSyncThread 用软件定时模拟信号，确保刷新调度仍有约 16.6ms 的节拍。软件信号不是硬件反馈的等价物，但它保证了整条上层链路不会因为缺少 HWC 而失去时钟。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/DisplayHardware/HWComposer.cpp// 创建 HWC 回调上下文mCBContext = new cb_context;// 保存当前 HWComposer 对象mCBContext->hwc = this;// 注册失效通知入口mCBContext->procs.invalidate = &hook_invalidate;// 注册 Vsync 通知入口mCBContext->procs.vsync = &hook_vsync;// 注册热插拔通知入口mCBContext->procs.hotplug = &hook_hotplug;// 把整组回调交给硬件模块mHwc->registerProcs(&mCBContext->procs);

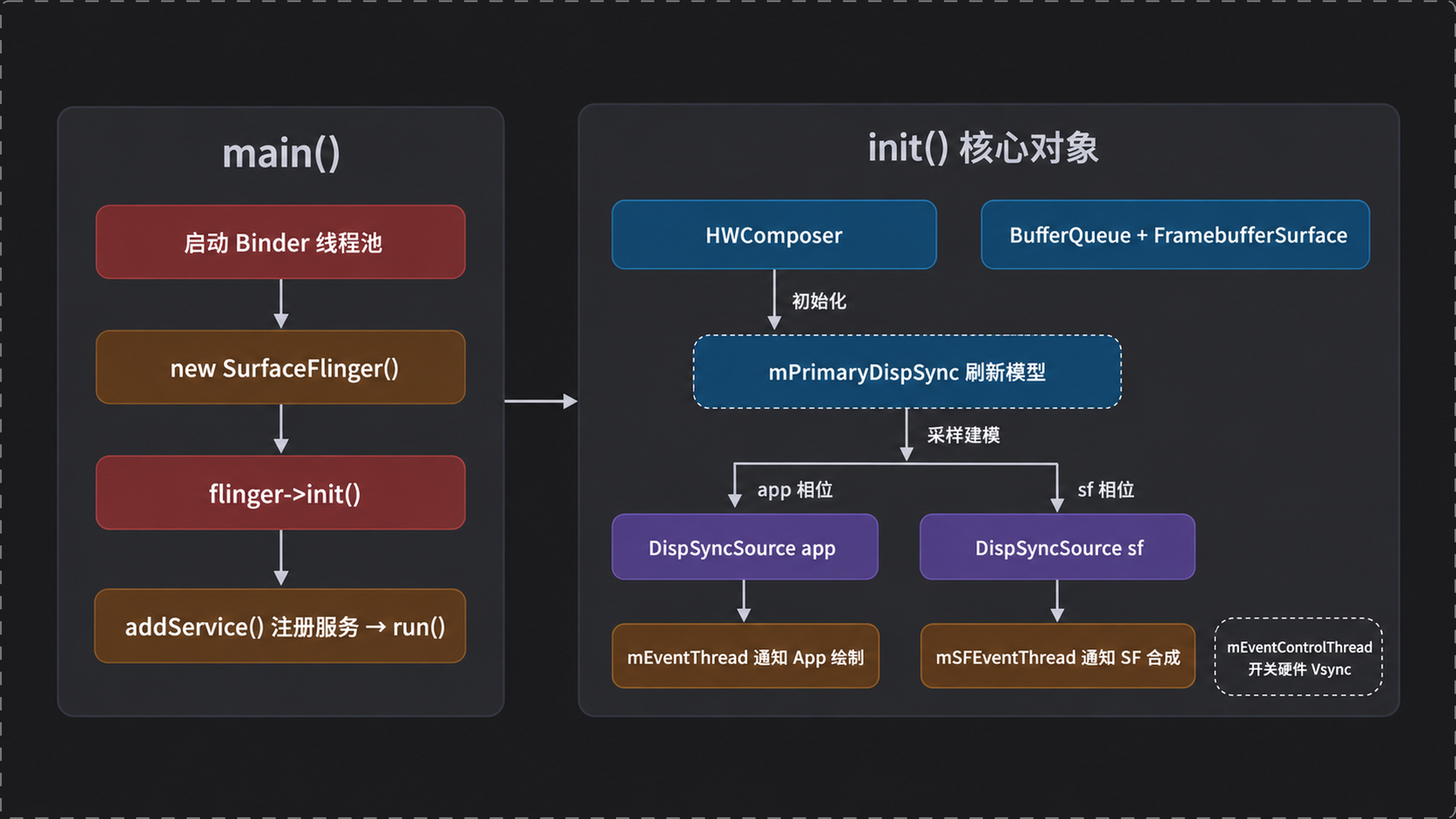

SurfaceFlinger 的启动与初始化：main、init 与核心对象

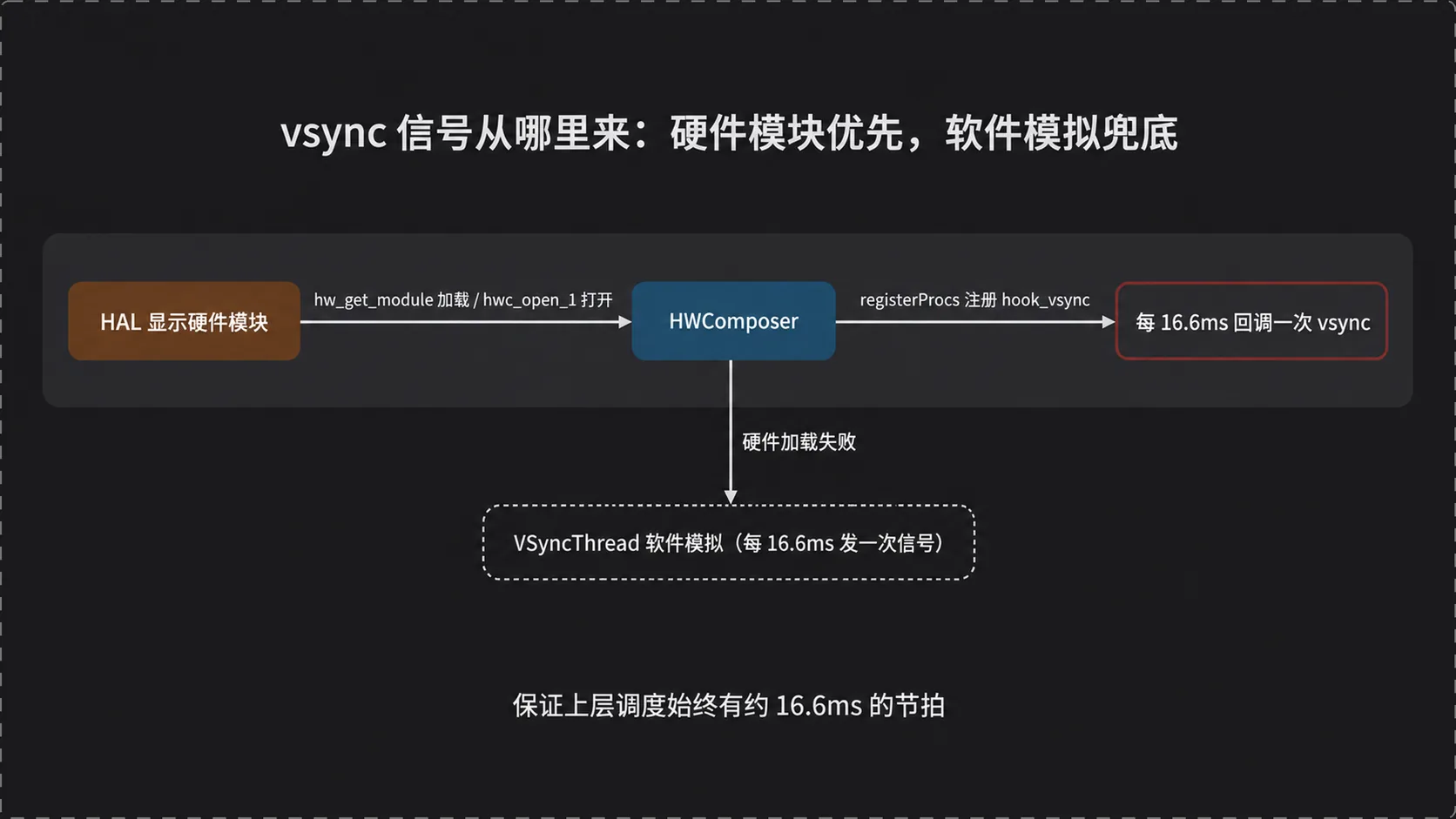

vsync 信号来源：硬件模块优先，软件模拟兜底

四、vsync 的分发：四级回调链

自己写一个小程序时，一个回调就能完成通知；Android 系统却要经过三四层。原因不是刻意复杂，而是这条链同时跨越 HAL 与 Framework、采样模型与事件调度、多个线程以及 App 进程。每一层只知道相邻接口，硬件实现可以替换，时序算法可以调整，App 也不必了解 SurfaceFlinger 内部对象。

主链路是：HWC 硬件 Vsync 中断进入 hook_vsync，转到 HWComposer::vsync 和 SurfaceFlinger::onVSyncReceived；DispSync 吸收采样并由 DispSyncThread 在预测时刻触发 DispSyncSource；EventThread 收集等待连接，经 Connection、DisplayEventReceiver 和 BitTube 把事件写入 App 可读的文件描述符。

4.1 第一级：硬件回调 hook_vsync

hook_vsync 是注册给 HWC 的静态式入口。硬件只持有 hwc_procs，因此函数先用 reinterpret_cast 恢复出包含宿主对象的 cb_context，再把显示编号和时间戳交给 HWComposer::vsync。热插拔采用相同桥接结构。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/DisplayHardware/HWComposer.cpp// 定义 HWC 触发 Vsync 时调用的桥接函数void HWComposer::hook_vsync(const struct hwc_procs* procs, int disp,        // 接收硬件给出的 Vsync 时间戳        int64_t timestamp) {    // 从通用 procs 指针恢复回调上下文    cb_context* ctx = reinterpret_cast<cb_context*>(            // 去掉常量限定以取得上下文对象            const_cast<hwc_procs_t*>(procs));    // 转给当前 HWComposer 实例处理    ctx->hwc->vsync(disp, timestamp);// 结束 Vsync 桥接函数} // 定义显示设备热插拔桥接函数void HWComposer::hook_hotplug(const struct hwc_procs* procs, int disp,        // 接收连接状态        int connected) {    // 从通用 procs 指针恢复回调上下文    cb_context* ctx = reinterpret_cast<cb_context*>(            // 去掉常量限定以取得上下文对象            const_cast<hwc_procs_t*>(procs));    // 转给当前 HWComposer 实例处理热插拔    ctx->hwc->hotplug(disp, connected);// 结束热插拔桥接函数}

4.2 第二级：SurfaceFlinger::onVSyncReceived

SurfaceFlinger 收到硬件时间戳后，不是立刻向所有 App 广播，而是先把主屏采样交给 mPrimaryDispSync.addResyncSample()。返回值表示当前模型是否仍需要硬件采样：模型不稳定或仍有监听需求时继续开启；满足条件后可以关闭硬件 Vsync 以节省功耗。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/SurfaceFlinger.cpp// 定义 SurfaceFlinger 接收硬件 Vsync 的入口void SurfaceFlinger::onVSyncReceived(int type, nsecs_t timestamp) {    // 默认不继续请求硬件 Vsync    bool needsHwVsync = false;    // 建立锁的局部作用域    {        // 保护硬件 Vsync 状态        Mutex::Autolock _l(mHWVsyncLock);        // 仅在主屏（HWC_DISPLAY_PRIMARY 编号为 0）硬件 Vsync 已开启时接收采样        if (type == 0 && mPrimaryHwVsyncEnabled) {            // 把时间戳加入 DispSync 并取得后续采样需求            needsHwVsync = mPrimaryDispSync.addResyncSample(timestamp);        // 结束采样条件分支        }    // 结束锁作用域    }    // 根据模型状态决定继续开启硬件信号    if (needsHwVsync) {        // 打开硬件 Vsync        enableHardwareVsync();    // 处理不再需要硬件采样的情况    } else {        // 关闭硬件 Vsync 以降低功耗        disableHardwareVsync(false);    // 结束开关判断    }// 结束硬件 Vsync 接收方法}

4.3 第三级：DispSync 与 DispSyncThread

硬件时间戳会有细微波动，直接把每次中断当作上层调度时间不够稳定。DispSync 把采样保存在环形缓冲中，利用相邻差值估算平均周期，再把采样映射到单位圆上求平均相位。周期回答“多久一次”，相位回答“这个周期中的哪个位置发生”。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/DispSync.cpp// 定义加入一次重新同步采样的方法bool DispSync::addResyncSample(nsecs_t timestamp) {    // 锁住采样与模型数据    Mutex::Autolock lock(mMutex);    // 计算环形缓冲的写入位置    size_t idx = (mFirstResyncSample + mNumResyncSamples) % MAX_RESYNC_SAMPLES;    // 写入本次时间戳    mResyncSamples[idx] = timestamp;    // 判断环形缓冲是否尚未写满    if (mNumResyncSamples < MAX_RESYNC_SAMPLES) {        // 增加有效采样数        mNumResyncSamples++;    // 处理环形缓冲已满的情况    } else {        // 前移最早采样位置        mFirstResyncSample = (mFirstResyncSample + 1) % MAX_RESYNC_SAMPLES;    // 结束容量判断    }    // 根据新采样更新模型    updateModelLocked();    // 省略关键帧未完整展示的 present fence 处理    ... /* ……（未完整收录） */    // 判断当前配置是否忽略 present fence    if (kIgnorePresentFences) {        // 只要仍有监听者就继续请求硬件 Vsync        return mThread->hasAnyEventListeners();    // 结束忽略 present fence 分支    }    // 模型未建立或误差过大时继续采样    return mPeriod == 0 || mError > kErrorThreshold;// 结束加入采样的方法}
cpp
// 代码位置 frameworks/native/services/surfaceflinger/DispSync.cpp// 定义根据采样拟合周期和相位的方法void DispSync::updateModelLocked() {    // 确认采样数达到建模门槛    if (mNumResyncSamples >= MIN_RESYNC_SAMPLES_FOR_UPDATE) {        // 初始化相邻采样间隔总和        nsecs_t durationSum = 0;        // 遍历除首个采样外的全部采样        for (size_t i = 1; i < mNumResyncSamples; i++) {            // 计算当前采样的环形索引            size_t idx = (mFirstResyncSample + i) % MAX_RESYNC_SAMPLES;            // 计算前一个采样的环形索引            size_t prev = (idx + MAX_RESYNC_SAMPLES - 1) % MAX_RESYNC_SAMPLES;            // 累加相邻时间差            durationSum += mResyncSamples[idx] - mResyncSamples[prev];        // 结束周期差遍历        }        // 用时间差平均值估算周期        mPeriod = durationSum / (mNumResyncSamples - 1);        // 初始化相位向量的 X 分量        double sampleAvgX = 0;        // 初始化相位向量的 Y 分量        double sampleAvgY = 0;        // 计算时间到圆周角度的缩放量        double scale = 2.0 * M_PI / double(mPeriod);        // 遍历全部采样计算平均相位        for (size_t i = 0; i < mNumResyncSamples; i++) {            // 计算当前采样的环形索引            size_t idx = (mFirstResyncSample + i) % MAX_RESYNC_SAMPLES;            // 取得采样时间            nsecs_t sample = mResyncSamples[idx];            // 把采样在周期中的位置换算成角度            double samplePhase = double(sample % mPeriod) * scale;            // 累加余弦分量            sampleAvgX += cos(samplePhase);            // 累加正弦分量            sampleAvgY += sin(samplePhase);        // 结束相位遍历        }        // 计算 X 分量平均值        sampleAvgX /= double(mNumResyncSamples);        // 计算 Y 分量平均值        sampleAvgY /= double(mNumResyncSamples);        // 由平均向量反推时间相位        mPhase = nsecs_t(atan2(sampleAvgY, sampleAvgX) / scale);        // 把负相位归一化到当前周期        if (mPhase < 0) {            // 加一个周期得到正相位            mPhase += mPeriod;        // 结束负相位修正        }        // 省略关键帧未完整展示的误差计算        ... /* ……（未完整收录） */    // 结束采样数量判断    }    // 省略关键帧未完整展示的其他模型逻辑    ... /* ……（未完整收录） */    // 把最新周期与相位传给分发线程    mThread->updateModel(mPeriod, mPhase);// 结束模型更新方法}

模型更新后，DispSyncThread 计算下一个事件时刻，用条件变量休眠到目标时刻附近，收集已到期的监听者，再在锁外逐个回调。锁外调用很重要：监听者可能进入其他模块并再次取锁，持锁回调会放大阻塞甚至制造死锁。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/DispSync.cpp// 定义 Vsync 分发线程的循环virtual bool threadLoop() {    // 声明等待结果    status_t err;    // 读取单调时钟    nsecs_t now = systemTime(SYSTEM_TIME_MONOTONIC);    // 初始化下一事件时刻    nsecs_t nextEventTime = 0;    // 持续执行分发循环    while (true) {        // 创建本轮待触发回调列表        Vector<CallbackInvocation> callbackInvocations;        // 初始化本轮目标时刻        nsecs_t targetTime = 0;        // 建立锁的局部作用域        {            // 保护模型与监听者列表            Mutex::Autolock lock(mMutex);            // 检查线程停止标志            if (mStop) {                // 退出线程循环                return false;            // 结束停止检查            }            // 检查模型是否尚未建立            if (mPeriod == 0) {                // 等待模型或事件更新                err = mCond.wait(mMutex);                // 检查等待错误                if (err != NO_ERROR) {                    // 记录条件变量等待错误                    ALOGE("error waiting for new events: %s (%d)",                            // 补齐错误文本和错误码                            strerror(-err), err);                    // 终止异常线程                    return false;                // 结束错误检查                }                // 重新开始循环                continue;            // 结束无周期模型分支            }            // 根据当前时间计算下一事件时刻            nextEventTime = computeNextEventTimeLocked(now);            // 保存本轮目标时刻            targetTime = nextEventTime;            // 初始化超时唤醒标志            bool isWakeup = false;            // 当前时间尚未到目标时刻时等待            if (now < targetTime) {                // 相对等待到目标时刻                err = mCond.waitRelative(mMutex, targetTime - now);                // 判断是否因到时而唤醒                if (err == TIMED_OUT) {                    // 标记本轮已到触发点                    isWakeup = true;                // 结束超时判断                }                // 省略关键帧未完整展示的时间更新逻辑                ... /* ……（未完整收录） */            // 结束等待分支            }            // 判断是否应触发本轮事件            if (now >= targetTime || isWakeup) {                // 收集全部到期监听者                callbackInvocations = gatherCallbackInvocationsLocked(now);                // 省略关键帧未完整展示的统计逻辑                ... /* ……（未完整收录） */            // 结束触发判断            }        // 结束锁作用域        }        // 在锁外逐个执行回调        fireCallbackInvocations(callbackInvocations);    // 结束持续循环    }// 结束线程循环方法} // 定义收集到期回调的方法Vector<CallbackInvocation> DispSyncThread::gatherCallbackInvocationsLocked(        // 接收当前时间        nsecs_t now) {    // 创建待触发回调列表    Vector<CallbackInvocation> callbackInvocations;    // 以一个周期前作为计算参考    nsecs_t ref = now - mPeriod;    // 遍历全部事件监听者    for (size_t i = 0; i < mEventListeners.size(); i++) {        // 计算当前监听者下一次事件时刻        nsecs_t t = computeListenerNextEventTimeLocked(mEventListeners[i], ref);        // 判断事件是否已经到期        if (t < now) {            // 创建一次回调调用记录            CallbackInvocation ci;            // 保存监听者回调对象            ci.mCallback = mEventListeners[i].mCallback;            // 保存应触发的事件时刻            ci.mEventTime = t;            // 把调用记录加入列表            callbackInvocations.push(ci);            // 更新监听者上次事件时刻            mEventListeners.editItemAt(i).mLastEventTime = t;        // 结束到期判断        }    // 结束监听者遍历    }    // 返回本轮待触发列表    return callbackInvocations;// 结束回调收集方法} // 定义批量触发回调的方法void fireCallbackInvocations(const Vector<CallbackInvocation>& callbacks) {    // 遍历待触发回调    for (size_t i = 0; i < callbacks.size(); i++) {        // 把预测事件时刻交给对应监听者        callbacks[i].mCallback->onDispSyncEvent(callbacks[i].mEventTime);    // 结束回调遍历    }// 结束批量触发方法}

4.4 第四级：EventThread

DispSyncSource 实现了 DispSync::Callback，因此会收到 onDispSyncEvent；它再调用已设置的 VSyncSource::Callback，也就是对应的 EventThread。回调对象的取出和调用分在两段执行：锁内只拷贝指针，出锁后才进入上层，和 DispSyncThread::fireCallbackInvocations 锁外回调的原则一致，避免持锁期间调用可能再次取锁的 EventThread。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/DispSyncSource.cpp// 定义 DispSync 触发事件时调用的回调方法virtual void onDispSyncEvent(nsecs_t when) {    // 声明局部回调对象，避免持锁期间调用上层代码    sp<VSyncSource::Callback> callback;    // 建立锁的局部作用域    {        // 保护回调指针        Mutex::Autolock lock(mCallbackMutex);        // 取出已注册的回调对象        callback = mCallback;    // 结束锁作用域    }    // 判断是否已经设置回调    if (callback != NULL) {        // 把事件时间转交给 EventThread        callback->onVSyncEvent(when);    // 结束回调判断    }// 结束 DispSync 事件回调方法}

EventThread 把时间戳封装成 DISPLAY_EVENT_VSYNC，递增序号并唤醒等待分发的线程。至此，连续时间模型变成了可交付给连接的离散事件。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/EventThread.cpp// 定义 Vsync 事件进入 EventThread 的入口void EventThread::onVSyncEvent(nsecs_t timestamp) {    // 锁住事件状态    Mutex::Autolock _l(mLock);    // 标记事件类型为 Vsync    mVSyncEvent[0].header.type = DisplayEventReceiver::DISPLAY_EVENT_VSYNC;    // 标记内建显示设备编号    mVSyncEvent[0].header.id = 0;    // 写入事件时间戳    mVSyncEvent[0].header.timestamp = timestamp;    // 递增 Vsync 序号    mVSyncEvent[0].vsync.count++;    // 唤醒等待事件的分发线程    mCondition.broadcast();// 结束 Vsync 事件接收方法}

4.5 EventThread::threadLoop 与 Connection

EventThread 不会把每次 Vsync 无差别广播给所有连接。waitForEvent() 先取出最新事件，再遍历连接，只有 count >= 0、也就是正在等待 Vsync 的连接才进入发送列表。没有事件但有人等待时开启 Vsync；有事件却无人等待时关闭 Vsync；两边都没有工作时线程休眠。热插拔等普通事件也在这里处理：onHotplugReceived 把事件写进 mPendingEvents，waitForEvent() 在暂无 Vsync 时从这个队列取事件。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/EventThread.cpp// 定义热插拔事件到达时的处理方法void EventThread::onHotplugReceived(int disp, bool connected) {    // 声明待入队的显示事件    DisplayEventReceiver::Event event;    // 标记事件类型为热插拔    event.header.type = DisplayEventReceiver::DISPLAY_EVENT_HOTPLUG;    // 记录发生热插拔的显示设备编号    event.header.id = disp;    // 记录事件发生的时间戳    event.header.timestamp = systemTime();    // 记录当前连接状态    event.hotplug.connected = connected;    // 锁住事件队列    Mutex::Autolock _l(mLock);    // 把事件加入待发送队列    mPendingEvents.add(event);    // 唤醒分发线程处理新事件    mCondition.broadcast();// 结束热插拔事件处理方法}
cpp
// 代码位置 frameworks/native/services/surfaceflinger/EventThread.cpp// 定义等待事件并收集目标连接的方法Vector< sp<EventThread::Connection> > EventThread::waitForEvent(        // 接收输出事件的地址        DisplayEventReceiver::Event* event) {    // 锁住事件与连接状态    Mutex::Autolock _l(mLock);    // 创建本轮目标连接列表    Vector< sp<EventThread::Connection> > signalConnections;    // 至少循环到找到可通知连接    do {        // 初始化普通事件待处理标志        bool eventPending = false;        // 初始化是否有人等待 Vsync        bool waitForVSync = false;        // 初始化可分发的 Vsync 配额        size_t vsyncCount = 0;        // 初始化事件时间戳        nsecs_t timestamp = 0;        // 遍历内建显示设备        for (int32_t i = 0; i < DisplayDevice::NUM_BUILTIN_DISPLAY_TYPES; i++) {            // 读取该显示设备最新时间戳            timestamp = mVSyncEvent[i].header.timestamp;            // 判断是否存在待发 Vsync            if (timestamp) {                // 复制待发事件                *event = mVSyncEvent[i];                // 清空槽位时间戳表示已经取走                mVSyncEvent[i].header.timestamp = 0;                // 取得本轮 Vsync 配额                vsyncCount = mVSyncEvent[i].vsync.count;                // 找到事件后停止遍历                break;            // 结束时间戳判断            }        // 结束显示设备遍历        }        // 没有 Vsync 时检查其他事件        if (!timestamp) {            // 判断普通事件队列是否非空            eventPending = !mPendingEvents.isEmpty();            // 存在普通事件时取出队首            if (eventPending) {                // 复制队首事件                *event = mPendingEvents[0];                // 从队列移除已取事件                mPendingEvents.removeAt(0);            // 结束普通事件判断            }        // 结束无 Vsync 分支        }        // 取得显示事件连接数量        size_t count = mDisplayEventConnections.size();        // 遍历全部连接        for (size_t i = 0; i < count; i++) {            // 尝试把弱引用提升为强引用            sp<Connection> connection(mDisplayEventConnections[i].promote());            // 跳过已经销毁的连接            if (connection != NULL) {                // 初始化当前连接是否应加入列表                bool added = false;                // 非负计数表示连接正在等待 Vsync                if (connection->count >= 0) {                    // 标记至少有一个连接等待                    waitForVSync = true;                    // 判断本轮是否还有 Vsync 配额                    if (vsyncCount > 0) {                        // 消耗连接的一次通知计数                        connection->count--;                        // 消耗本轮一次 Vsync 配额                        vsyncCount--;                        // 标记连接应接收事件                        added = true;                    // 结束配额判断                    }                // 结束连接等待判断                }                // 普通事件存在且连接尚未加入时也应通知                if (eventPending && !timestamp && !added) {                    // 标记连接应接收普通事件                    added = true;                // 结束普通事件判断                }                // 判断是否加入发送列表                if (added) {                    // 保存目标连接                    signalConnections.add(connection);                // 结束加入判断                }            // 结束有效连接判断            }        // 结束连接遍历        }        // 有事件却无人等待时关闭 Vsync        if (timestamp && !waitForVSync) {            // 关闭 Vsync 源            disableVSyncLocked();        // 无事件但有人等待时开启 Vsync        } else if (!timestamp && waitForVSync) {            // 开启 Vsync 源            enableVSyncLocked();        // 结束开关判断        }        // 无事件也无人等待时进入休眠        if (!timestamp && !eventPending && !waitForVSync) {            // 等待状态变化            mCondition.wait(mLock);        // 结束休眠判断        }    // 列表为空时继续等待    } while (signalConnections.isEmpty());    // 返回本轮目标连接    return signalConnections;// 结束事件等待方法}

拿到连接列表后，threadLoop() 逐个调用 postEvent()。通道暂时写满时丢弃事件；管道已经断开时清理连接。Vsync 是时效性信号，过期事件排队补发通常没有价值。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/EventThread.cpp// 定义 EventThread 的分发循环bool EventThread::threadLoop() {    // 创建本轮显示事件    DisplayEventReceiver::Event event;    // 创建目标连接列表    Vector< sp<EventThread::Connection> > signalConnections;    // 等待事件并收集目标连接    signalConnections = waitForEvent(&event);    // 取得目标连接数量    const size_t count = signalConnections.size();    // 遍历所有目标连接    for (size_t i = 0; i < count; i++) {        // 取得当前连接引用        const sp<Connection>& conn(signalConnections[i]);        // 尝试把事件写入连接        status_t err = conn->postEvent(event);        // 处理通道暂时不可写        if (err == -EAGAIN || err == -EWOULDBLOCK) {            // 记录并丢弃本次过期事件            ALOGW("EventThread: dropping event (%#x) for connection %p",                    // 补齐事件类型和连接地址                    event.header.type, conn.get());        // 处理其他写入错误        } else if (err < 0) {            // 从 EventThread 中移除失效连接            removeDisplayEventConnection(signalConnections[i]);        // 结束写入错误判断        }    // 结束目标连接遍历    }    // 保持线程继续运行    return true;// 结束事件线程循环}

每个 App 通过一个 Connection 接入 EventThread。连接向服务端注册自己，暴露 BitTube 数据通道，并把频率设置、单次请求和事件发送转交给对应对象。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/EventThread.cpp// 定义连接首次获得强引用时的动作void EventThread::Connection::onFirstRef() {    // 向 EventThread 注册当前连接且不形成服务端强引用环    mEventThread->registerDisplayEventConnection(this);// 结束首次引用处理} // 定义取得跨进程数据通道的方法sp<BitTube> EventThread::Connection::getDataChannel() const {    // 返回当前连接持有的通道    return mChannel;// 结束数据通道获取方法} // 定义设置 Vsync 频率的方法void EventThread::Connection::setVsyncRate(uint32_t count) {    // 把频率设置交给 EventThread    mEventThread->setVsyncRate(count, this);// 结束频率设置方法} // 定义请求下一次 Vsync 的方法void EventThread::Connection::requestNextVsync() {    // 把单次请求交给 EventThread    mEventThread->requestNextVsync(this);// 结束单次请求方法} // 定义向当前连接投递事件的方法status_t EventThread::Connection::postEvent(        // 接收待投递的显示事件        const DisplayEventReceiver::Event& event) {    // 通过 DisplayEventReceiver 写入一条事件    ssize_t size = DisplayEventReceiver::sendEvents(mChannel, &event, 1);    // 把写入结果转换为状态码    return size < 0 ? status_t(size) : status_t(NO_ERROR);// 结束事件投递方法}

最后由 DisplayEventReceiver 与 BitTube 完成。BitTube 底层使用 socketpair 文件描述符，SOCK_SEQPACKET 保持消息边界；服务端写入完整事件对象，App 端从对应 fd 读取。Binder 建立和控制连接，频繁的 Vsync 数据则走这条轻量通道。

cpp
// 代码位置 frameworks/native/libs/gui/DisplayEventReceiver.cpp 与 BitTube.cpp// 定义 App 侧请求下一次 Vsync 的方法status_t DisplayEventReceiver::requestNextVsync() {    // 检查事件连接是否已经建立    if (mEventConnection != NULL) {        // 通过 Binder 连接请求下一次 Vsync        mEventConnection->requestNextVsync();        // 返回请求成功        return NO_ERROR;    // 结束连接检查    }    // 返回尚未初始化    return NO_INIT;// 结束 Vsync 请求方法} // 定义向 BitTube 发送显示事件的方法ssize_t DisplayEventReceiver::sendEvents(const sp<BitTube>& dataChannel,        // 接收事件数组与数量        Event const* events, size_t count) {    // 把事件数组作为对象写入通道    return BitTube::sendObjects(dataChannel, events, count);// 结束事件发送方法} // 定义从 BitTube 接收显示事件的方法ssize_t DisplayEventReceiver::getEvents(const sp<BitTube>& dataChannel,        // 接收输出数组与最大数量        Event* events, size_t count) {    // 从通道读取完整事件对象    return BitTube::recvObjects(dataChannel, events, count);// 结束事件接收方法} // 定义 BitTube 的对象发送方法ssize_t BitTube::sendObjects(const sp<BitTube>& tube,        // 接收对象地址、数量与单个大小        void const* events, size_t count, size_t objSize) {    // 把对象首地址转换为字节指针    const char* vaddr = reinterpret_cast<const char*>(events);    // 向文件描述符写入全部对象字节    ssize_t size = tube->write(vaddr, count * objSize);    // 检查是否出现不完整对象    LOG_ALWAYS_FATAL_IF((size >= 0) && (size % static_cast<ssize_t>(objSize)),            // 报告发送半包错误            "BitTube::sendObjects(count=%zu, size=%zu), res=%zd (partial events were sent!)",            // 补齐错误消息参数            count, objSize, size);    // 返回错误码或完整对象数量    return size < 0 ? size : size / static_cast<ssize_t>(objSize);// 结束对象发送方法} // 定义 BitTube 的对象接收方法ssize_t BitTube::recvObjects(const sp<BitTube>& tube,        // 接收输出地址、数量与单个大小        void* events, size_t count, size_t objSize) {    // 把输出地址转换为字节指针    char* vaddr = reinterpret_cast<char*>(events);    // 从文件描述符读取对象字节    ssize_t size = tube->read(vaddr, count * objSize);    // 检查是否收到不完整对象    LOG_ALWAYS_FATAL_IF((size >= 0) && (size % static_cast<ssize_t>(objSize)),            // 报告接收半包错误            "BitTube::recvObjects(count=%zu, size=%zu), res=%zd (partial events were received!)",            // 补齐错误消息参数            count, objSize, size);    // 返回错误码或完整对象数量    return size < 0 ? size : size / static_cast<ssize_t>(objSize);// 结束对象接收方法}

4.6 节流语义：一次请求，一次通知

连接的 count 体现节流语义。默认状态是 -1，不接收连续 Vsync；App 调用 requestNextVsync() 后，服务端把 count 从 -1 置为 0（进入等待），waitForEvent() 据此把连接加入发送列表，发出一条事件后递减回 -1，不再继续发送。下一帧需要更新时，App 再请求一次。setVsyncRate(n) 则把 count 置为 n-1，实现每 n 拍发一次的连续模式。这样既避免空闲 App 每 16.6ms 被唤醒，也让绘制调度显式地与帧需求绑定。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/EventThread.cpp// 定义处理单次 Vsync 请求的方法void EventThread::requestNextVsync(        // 接收发起请求的连接        const sp<EventThread::Connection>& connection) {    // 锁住连接状态    Mutex::Autolock _l(mLock);    // 仅在连接当前未等待时才重新计数    if (connection->count < 0) {        // 标记一次性事件待触发        connection->count = 0;        // 唤醒分发线程重新评估状态        mCondition.broadcast();    // 结束等待状态判断    }// 结束单次请求处理方法} // 定义设置连续 Vsync 频率的方法void EventThread::setVsyncRate(uint32_t count,        // 接收发起设置的连接        const sp<EventThread::Connection>& connection) {    // 只接受合法的频率取值    if (int32_t(count) >= 0) {        // 锁住连接状态        Mutex::Autolock _l(mLock);        // count 为 0 表示停止连续接收，其余按周期数换算        const int32_t newCount = (count == 0) ? -1 : int32_t(count) - 1;        // 仅在取值变化时更新并唤醒        if (connection->count != newCount) {            // 保存新的计数状态            connection->count = newCount;            // 唤醒分发线程重新评估状态            mCondition.broadcast();        // 结束变化判断        }    // 结束合法性判断    }// 结束频率设置方法}

当至少有连接等待时，EventThread 给 DispSyncSource 设置回调并开启信号；无人等待时关闭。这个开关会继续影响 DispSync 是否保留监听者，以及 SurfaceFlinger 是否需要硬件采样，节流因此贯穿从 App 请求到硬件 Vsync。

cpp
// 代码位置 frameworks/native/services/surfaceflinger/EventThread.cpp// 定义在有连接等待时开启 Vsync 的方法void EventThread::enableVSyncLocked() {    // 仅在未使用软件 Vsync 时进入硬件分支    if (!useSoftwareVSync) {        // 检查 Vsync 当前是否关闭        if (!vsyncEnabled) {            // 更新 Vsync 状态            vsyncEnabled = true;            // 把当前 EventThread 设置为回调目标            vsyncSource->setCallback(                    // 转换为 VSyncSource 的回调接口                    static_cast<VSyncSource::Callback*>(this));            // 开启 VsyncSource            vsyncSource->setVSyncEnabled(true);            // 更新调试状态            debugVsyncEnabled = true;            // 发送 Vsync 性能提示            sendVsyncHintOnLocked();        // 结束启用状态判断        }    // 结束软件 Vsync 判断    }// 结束开启 Vsync 方法} // 定义无人等待时关闭 Vsync 的方法void EventThread::disableVSyncLocked() {    // 检查 Vsync 当前是否开启    if (vsyncEnabled) {        // 更新 Vsync 状态        vsyncEnabled = false;        // 关闭 VsyncSource        vsyncSource->setVSyncEnabled(false);        // 更新调试状态        debugVsyncEnabled = false;    // 结束启用状态判断    }// 结束关闭 Vsync 方法}
cpp
// 代码位置 frameworks/native/services/surfaceflinger/DispSyncSource.cpp// 定义开启或关闭 DispSyncSource 的方法virtual void setVSyncEnabled(bool enable) {    // 锁住 VsyncSource 状态    Mutex::Autolock lock(mVsyncMutex);    // 判断是否需要启用    if (enable) {        // 按相位偏移向 DispSync 注册当前监听者        status_t err = mDispSync->addEventListener(mPhaseOffset,                // 把当前对象转换为 DispSync 回调接口                static_cast<DispSync::Callback*>(this));        // 检查注册是否失败        if (err != NO_ERROR) {            // 记录注册错误            ALOGE("error registering vsync callback: %s (%d)",                    // 补齐错误文本和错误码                    strerror(-err), err);        // 结束注册错误判断        }        // 记录 Vsync 开启跟踪值        ATRACE_INT(mVsyncOnLabel.string(), 1);    // 处理关闭请求    } else {        // 从 DispSync 注销当前监听者        status_t err = mDispSync->removeEventListener(                // 把当前对象转换为 DispSync 回调接口                static_cast<DispSync::Callback*>(this));        // 检查注销是否失败        if (err != NO_ERROR) {            // 记录注销错误            ALOGE("error unregistering vsync callback: %s (%d)",                    // 补齐错误文本和错误码                    strerror(-err), err);        // 结束注销错误判断        }        // 记录 Vsync 关闭跟踪值        ATRACE_INT(mVsyncOnLabel.string(), 0);    // 结束启用与关闭分支    }    // 保存最终启用状态    mEnabled = enable;// 结束 VsyncSource 开关方法} // 定义设置上层回调对象的方法virtual void setCallback(const sp<VSyncSource::Callback>& callback) {    // 锁住回调指针    Mutex::Autolock lock(mCallbackMutex);    // 保存 EventThread 提供的回调对象    mCallback = callback;// 结束回调设置方法}

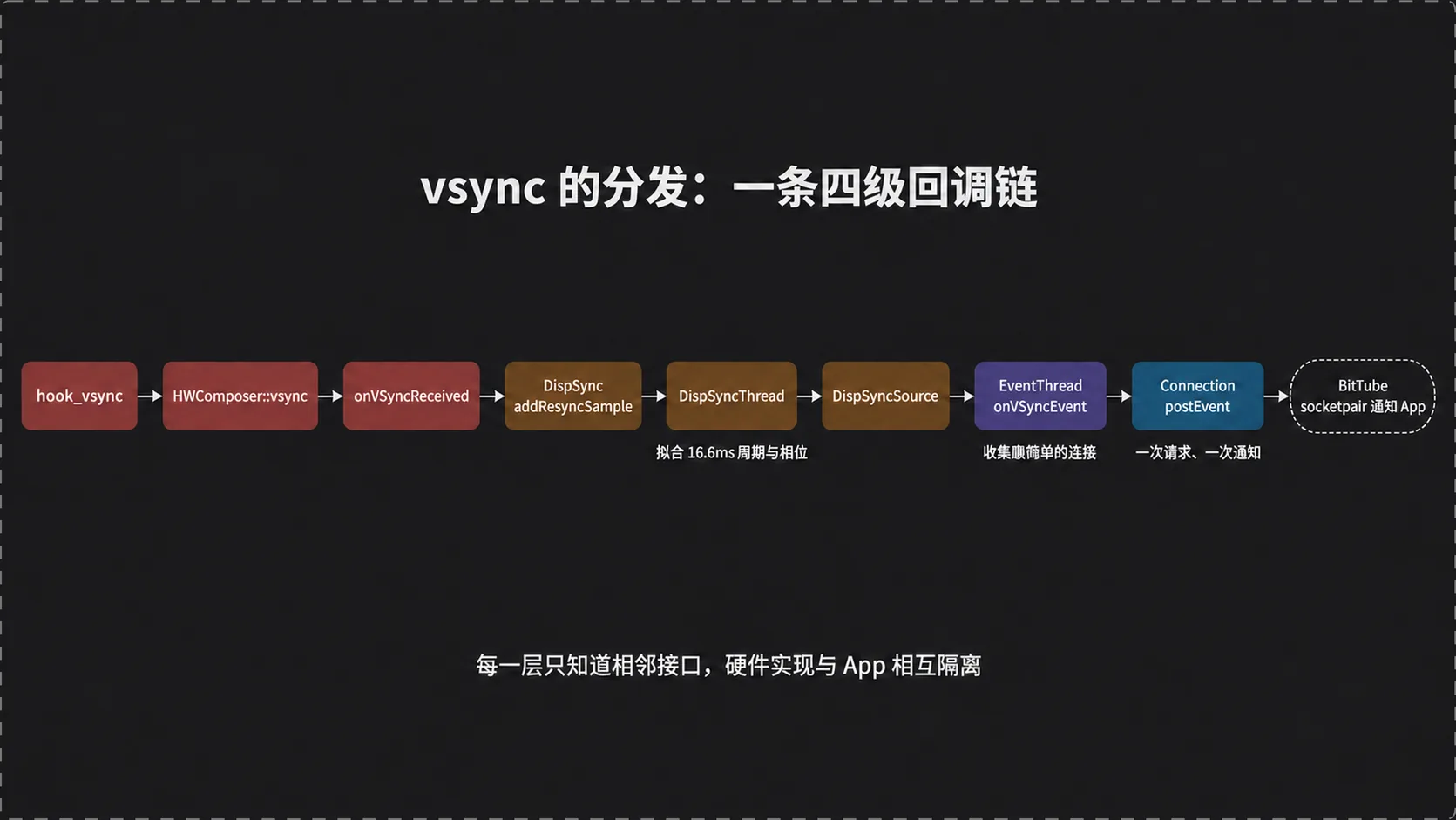

vsync 分发链路：从 hook_vsync 到 BitTube 通知 App

五、小结

5.1 界面卡顿

界面卡顿的直接表现是某个刷新点没有新帧可显示。对 60Hz 屏幕而言，App 若没能在约 16.6ms 的预算内完成需要的工作并提交 Buffer，就可能错过目标 Vsync；SurfaceFlinger 只能合成上一帧，屏幕重复旧画面。两次刷新之间提交再多次也不会让屏幕多扫描几次，反而可能浪费 CPU、GPU 与内存带宽。

因此排查卡顿不能只问“有没有调用 invalidate”或“有没有进入 onDraw”，还要问：这一帧何时收到调度、主线程何时完成、Buffer 何时入队、SurfaceFlinger 在合成点拿到的是哪一帧。卡顿是整条生产—消费链路的截止时间问题。

5.2 onDraw 之后不会立即刷新

onDraw() 完成只说明绘制命令已经把内容写进当前 Buffer。之后还要归还并提交 Buffer，等待 Vsync 节拍，等待 SurfaceFlinger 取得各图层并完成合成，再由显示硬件在扫描周期中输出。任何一环尚未发生，物理屏幕都不会立刻变化。

这也解释了为什么在 onDraw() 后立即观察屏幕，不能把“方法已经返回”当作“像素已经发光”。代码执行完成与硬件显示完成属于不同时间域。

5.3 SurfaceView / GLSurfaceView

普通 View 的内容通常进入宿主窗口的 Surface，跟随主界面一起遍历和提交。SurfaceView 拥有独立 Surface 与 BufferQueue，内容生产者可以不依赖主 View 树的每次绘制而单独更新；SurfaceFlinger 最终仍会把它作为一个图层参与合成。所谓“单独刷新”不是绕过 SurfaceFlinger，而是拥有独立的生产队列和提交节奏。

GLSurfaceView 建立在 SurfaceView 之上，用 EGL 管理渲染上下文和显示表面，用 OpenGL ES 生成 Buffer 内容。它改变的是 Buffer 如何被生产，不改变最后的系统边界：新 Buffer 仍需入队，仍要在 Vsync 驱动的合成节拍中被 SurfaceFlinger 取用并显示。

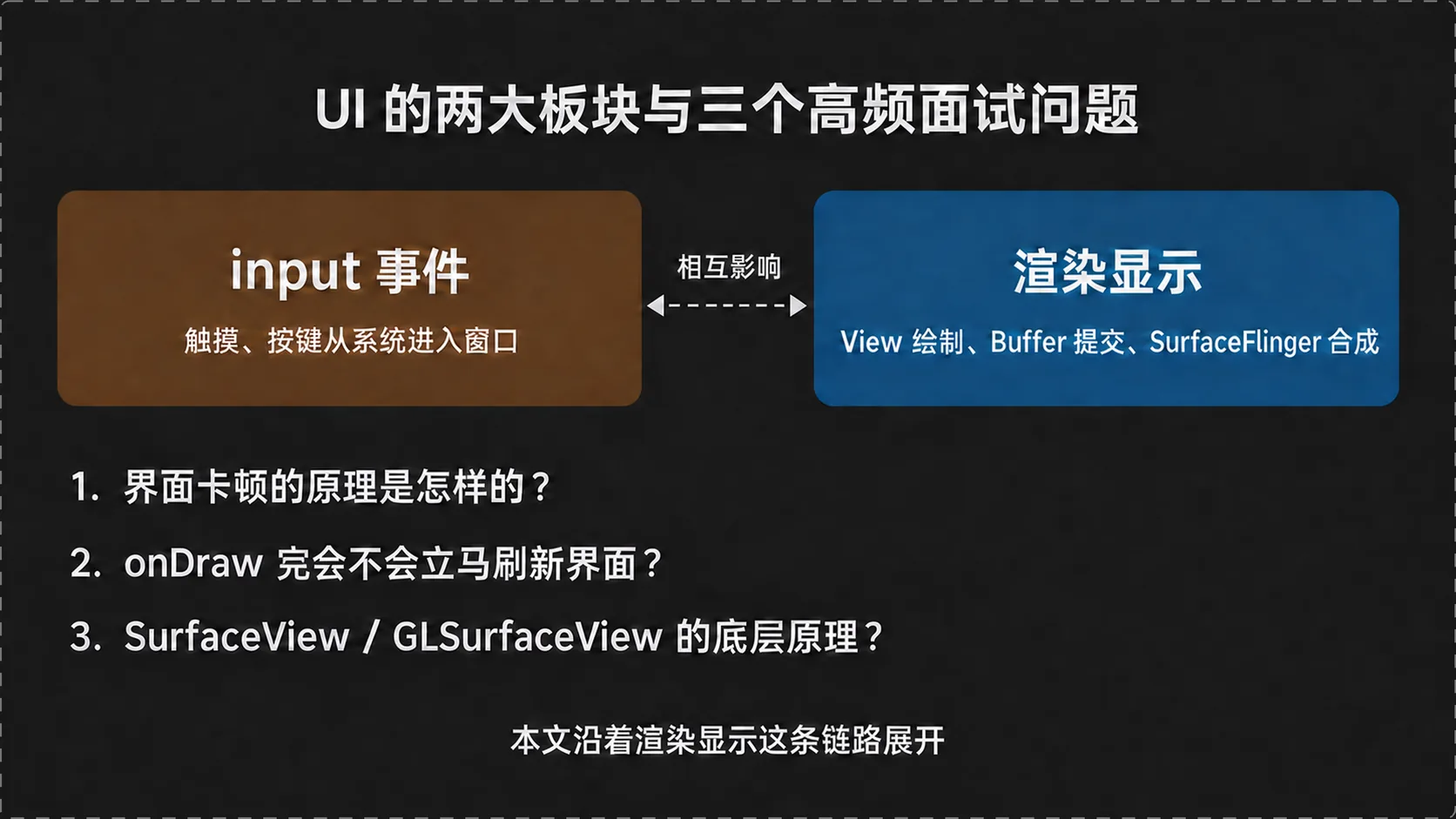

UI 的两大板块与三个高频面试问题

Android 的界面刷新不是“画完就上屏”，而是由 SurfaceFlinger 以硬件 Vsync 为节拍统一调度：App 在 Vsync 到来时绘制并提交 Buffer，SurfaceFlinger 按同一节奏合成并输出到屏幕。丢帧、缓冲和多级回调看似分散，实际上都在解决同一件事——让生产、交付与消费对齐约 16.6ms 的刷新周期。

从 HWC 的硬件回调到 App 端 BitTube 中的一条事件，这套设计把硬件差异、时钟拟合、线程调度和跨进程通信拆成清晰边界。理解这些边界后，onDraw() 为什么不立即上屏、卡顿为何发生、SurfaceView 为什么能独立更新，都会落回同一条可追踪的链路。
