Surface 是一块内存吗？从 Java 层的使用方式看，lockCanvas() 像是直接锁定一块画布。底层对象关系却显示，Surface 并不对应一块固定内存。它持有 IGraphicBufferProducer（下文简称 IGBP），也就是 GraphicBuffer 生产者的远程 Binder 对象。
App 进程里的 Surface、Canvas 和 SkBitmap 负责申请缓冲区并写入像素；SurfaceFlinger 进程里的 BufferQueue 接收已完成的缓冲区，随后参与合成。两个进程经由 IGBP 通信，像素数据留在 mmap 共享内存中，Binder 只传 buffer 槽位下标和同步信息。
一、Surface 到底管理着什么
1.1 从“一块内存”的直觉说起
一个 Surface 要连续产生多帧画面，而正在显示的内容不能同时被下一帧覆盖。因此，它通过 IGBP 连接 BufferQueue，由队列管理多个 GraphicBuffer。Surface 保存的是生产端接口，每次绘制再取得当前可写的 buffer。
1.2 为什么必须使用共享内存
RGBA 格式中，每个像素占 4 字节。720 × 1280 的一帧约为 3.5 MB，1080 × 1920 的一帧约为 7.9 MB，都超过 Binder 驱动约 1 MB - 8 KB 的单次传输上限。把整帧像素放进 Binder 既不可行，也会引入多余拷贝。GraphicBuffer 的内存经过 mmap 映射到相关进程，跨进程接口只传递描述信息。
这块内存并不是普通的匿名内存：它由 Gralloc HAL 分配，具体的跨进程共享机制（如 ashmem、dma_buf 等）因平台实现而异。App 进程与 SurfaceFlinger 进程各自对同一块物理内存执行 mmap，把它映射进本进程的地址空间；Binder 在这中间只传递用于定位这块内存的句柄（fd）和槽位下标，不传递像素数据本身。
1.3 申请与提交的接口约定
生产者先通过 dequeueBuffer 申请一个可写槽位，根据返回的下标取得 GraphicBuffer，再将像素写入该 buffer。绘制完成后，queueBuffer 把槽位下标提交给消费端。VSync 到来时，SurfaceFlinger 从 BufferQueue 取出可用内容参与合成。这条链路可以概括为：申请 buffer 槽位、绘制到共享内存、跨进程提交槽位。
需要说明的是，dequeueBuffer/queueBuffer 传递的不只是槽位下标：两者都会附带同步栅栏（fence），用来协调 CPU/GPU 对同一块 buffer 的读写顺序，避免生产者在消费者还未读完时覆写数据。这部分细节会在跨进程提交（第四节）中具体展开。
二、Surface 是怎么创建出来的
2.1 起点：ViewRootImpl.relayoutWindow
ViewRootImpl 在首次布局、窗口尺寸变化或可见性变化时调用 relayout。下面的调用把窗口参数发给 WMS，mSurface 作为输出参数带回服务端创建的结果。
文件：ViewRootImpl.java（relayoutWindow，约第 5415~5422 行）
// 发起窗口重布局请求并接收返回码int relayoutResult = mWindowSession.relayout( // 传入窗口、序列号和布局参数 mWindow, mSeq, params, // 换算应用缩放后的窗口宽度 (int) (mView.getMeasuredWidth() * appScale + 0.5f), // 换算应用缩放后的窗口高度 (int) (mView.getMeasuredHeight() * appScale + 0.5f), // 传入可见性和 Insets 标志 viewVisibility, insetsPending ? WindowManagerGlobal.RELAYOUT_INSETS_PENDING : 0, // 接收窗口边界和外围 Insets mWinFrame, mPendingOverscanInsets, mPendingContentInsets, // 接收可见区、稳定区与外侧区域 mPendingVisibleInsets, mPendingStableInsets, mPendingOutsets, mPendingConfiguration, mSurface);输入是窗口尺寸、可见性和 Insets 状态；返回值记录 relayout 结果，mSurface 则被服务端结果更新。
2.2 WMS.relayoutWindow 创建 SurfaceControl
WMS 一侧由 WindowStateAnimator 创建 SurfaceControl，然后把它拷入 outSurface。创建失败时，输出 Surface 会被释放。
文件：WindowManagerService.java（relayoutWindow）
// 请求窗口动画器创建 SurfaceControlSurfaceControl surfaceControl = winAnimator.createSurfaceLocked();// 判断底层控制对象是否创建成功if (surfaceControl != null) { // 把 SurfaceControl 对应的底层对象复制到输出 Surface outSurface.copyFrom(surfaceControl); // 开启交易日志时记录输出 Surface if (SHOW_TRANSACTIONS) Slog.i(TAG, "OUT SURFACE " + outSurface + ": copied");// 处理未创建出 SurfaceControl 的分支} else { // 释放无效的输出 Surface outSurface.release();// 结束创建结果分支}输入是当前窗口的 winAnimator；输出是被填充或释放的 outSurface。状态变化发生在 Surface 的 native 对象上。
2.3 Surface.copyFrom 替换 native 对象
copyFrom 验证 SurfaceControl 及其 native 指针，调用 nativeCreateFromSurfaceControl 创建新对象，再在锁内释放旧值并完成替换。
文件：Surface.java（copyFrom）
// 定义从 SurfaceControl 更新 Surface 的方法public void copyFrom(SurfaceControl other) { // 拒绝空的 SurfaceControl 参数 if (other == null) { // 报告调用参数错误 throw new IllegalArgumentException("other must not be null"); // 结束空参数检查 } // 读取 SurfaceControl 的 native 对象指针 long surfaceControlPtr = other.mNativeObject; // 拒绝已释放的 SurfaceControl if (surfaceControlPtr == 0) { // 报告 native 对象已失效 throw new NullPointerException("SurfaceControl native object is null. Are you using a released SurfaceControl?"); // 结束 native 指针检查 } // 根据 SurfaceControl 创建新的 Surface native 对象 long newNativeObject = nativeCreateFromSurfaceControl(surfaceControlPtr); // 锁定 Surface 对象状态 synchronized (mLock) { // 判断 Surface 是否已持有 native 对象 if (mNativeObject != 0) { // 释放原有 native 对象 nativeRelease(mNativeObject); // 结束旧对象检查 } // 将 Surface 指向新 native 对象 setNativeObjectLocked(newNativeObject); // 结束同步区域 }// 结束 copyFrom 方法}输入是有效的 SurfaceControl，输出通过 mNativeObject 的状态变化体现：旧对象被释放，Surface 转而持有新对象。
2.4 SurfaceControl 进入 native 创建流程
Java 层构造 SurfaceControl 时会进入以下 native 方法。方法返回值是 native 对象指针。
文件：SurfaceControl.java
// 声明创建 native SurfaceControl 的 JNI 方法private static native long nativeCreate(SurfaceSession session, String name, // 传入尺寸、像素格式和标志 int w, int h, int format, int flags) throws OutOfResourcesException;输入包括 SurfaceSession、名称、尺寸、格式和标志；输出是一个 long 类型的 native 指针，资源不足时抛出异常。
2.5 android_view_SurfaceControl.cpp 调用 client.createSurface
JNI 层取得 SurfaceComposerClient 后，把名称、尺寸、格式和标志交给 createSurface。
注意这里标注的是 JNI 层文件：nativeCreate 这个 JNI glue 函数位于 frameworks/base/core/jni/android_view_SurfaceControl.cpp，而 2.7 节引用的 frameworks/native/libs/gui/SurfaceControl.cpp 是 native C++ 类实现文件，getSurface() 等方法在其中。两个文件名字接近容易混淆，一个是 JNI 桥，一个是 native 类实现。
文件：android_view_SurfaceControl.cpp（nativeCreate）
// 定义 SurfaceControl 的 JNI 创建入口static jlong nativeCreate(JNIEnv* env, jclass clazz, jobject sessionObj, // 接收 Java 层传入的名称、尺寸、格式和标志 jstring name, jint w, jint h, jint format, jint flags) { // 取得 SurfaceComposerClient，具体过程待核实 SurfaceComposerClient* client = ...; // 通过客户端创建 SurfaceControl sp<SurfaceControl> surface = client->createSurface(String8(name), w, h, format, flags); // 返回有效对象指针，创建失败时返回零 return surface.get() != NULL ? surface->getObject() : 0;// 结束 JNI 创建方法}输入沿用 Java 层的创建参数；输出是 SurfaceControl 对象指针或 0。这一步把创建工作交给 SurfaceComposerClient。
2.6 createSurface 同时取回 handle 和 gbp
SurfaceComposerClient::createSurface 展示了 IGBP 的来源：mClient->createSurface 通过输出参数返回 handle 和 gbp，两者一起交给 SurfaceControl 构造函数。
文件：SurfaceComposerClient.cpp（createSurface）
// 定义创建 SurfaceControl 的客户端方法sp<SurfaceControl> SurfaceComposerClient::createSurface( // 接收 Surface 的名称、尺寸、格式和标志 const String8& name, uint32_t w, uint32_t h, PixelFormat format, uint32_t flags) { // 声明待返回的 SurfaceControl sp<SurfaceControl> sur; // 只在客户端状态正常时继续创建 if (mStatus == NO_ERROR) { // 声明 Surface 的 Binder handle sp<IBinder> handle; // 声明 GraphicBuffer 生产者接口 sp<IGraphicBufferProducer> gbp; // 请求服务端创建 Surface 并填充两个输出参数 status_t err = mClient->createSurface(name, w, h, format, flags, &handle, &gbp); // 创建出错时记录日志 ALOGE_IF(err, "SurfaceComposerClient::createSurface error %s", strerror(-err)); // 只在服务端返回成功时构造 SurfaceControl if (err == NO_ERROR) { // 将 handle 和 gbp 保存到 SurfaceControl sur = new SurfaceControl(this, handle, gbp); // 结束错误码检查 } // 结束客户端状态检查 } // 返回创建结果 return sur;// 结束 createSurface 方法}输入是 Surface 的描述参数；服务端输出 handle 和 gbp，客户端状态变为持有这两个对象的 SurfaceControl。
2.7 SurfaceControl.getSurface 构造 Surface
getSurface() 中的构造参数直接回答了 Surface 底层持有什么：mGraphicBufferProducer。false 表示该 Surface 始终由 SurfaceFlinger 消费。
文件：SurfaceControl.cpp（getSurface）
// 定义获取 Surface 的方法sp<Surface> SurfaceControl::getSurface() const { // 锁定 SurfaceControl 内部状态 Mutex::Autolock _l(mLock); // 在尚未创建 Surface 时执行初始化 if (mSurfaceData == 0) { // 使用 IGBP 构造由 SurfaceFlinger 消费的 Surface mSurfaceData = new Surface(mGraphicBufferProducer, false); // 结束惰性初始化检查 } // 返回缓存的 Surface return mSurfaceData;// 结束 getSurface 方法}输入来自 SurfaceControl 保存的 IGBP；输出是惰性创建的 Surface，mSurfaceData 从空值变为该对象。

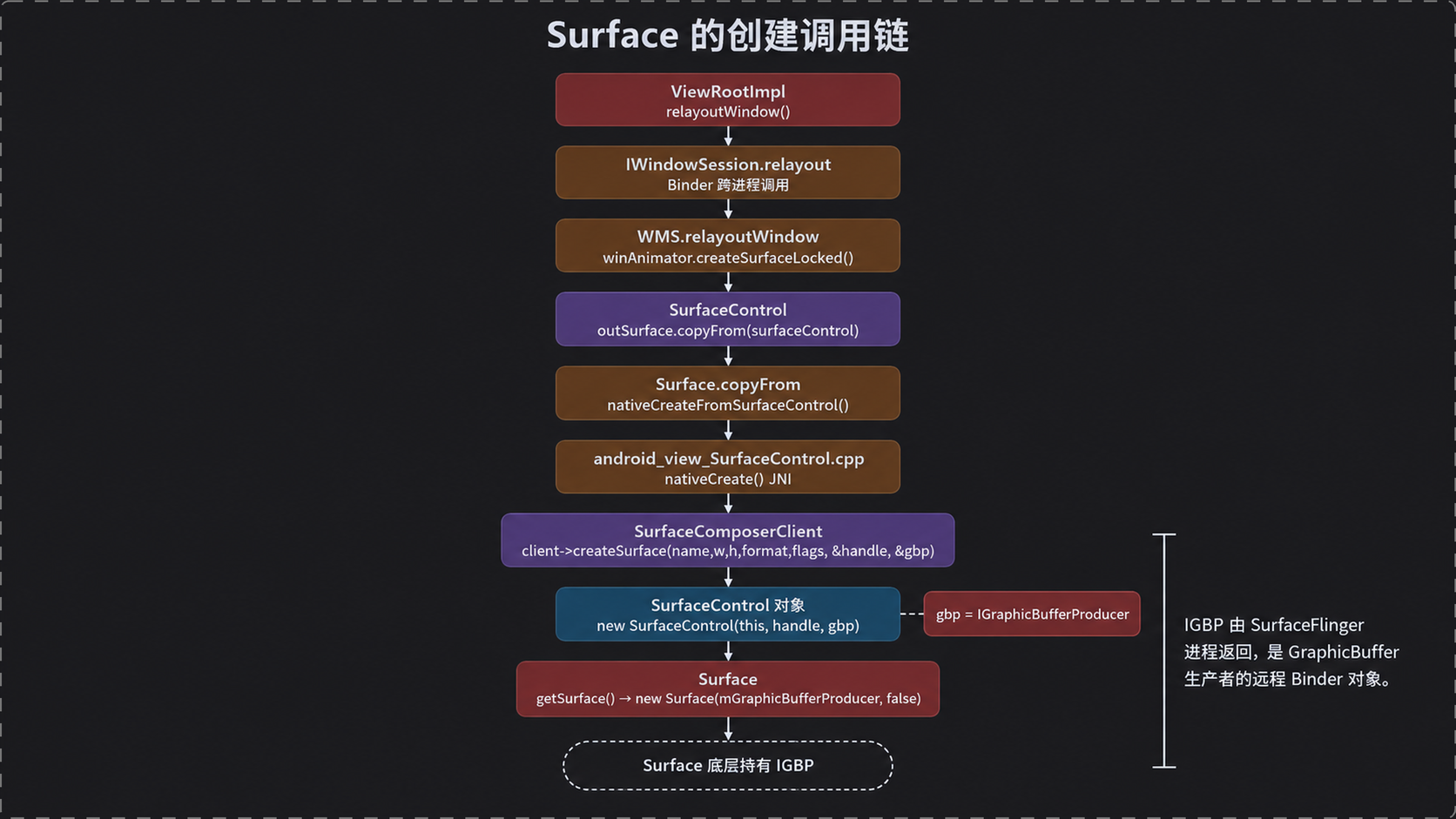

2.8 链路创建
relayoutWindow 把 WMS 创建的 SurfaceControl 带回 App 进程，copyFrom 建立 Surface 的 native 对象，而 createSurface 返回的 gbp 最终进入 new Surface(mGraphicBufferProducer, false)。这条调用链没有为 Surface 绑定一块永久不变的像素内存；它建立的是通往 GraphicBuffer 队列生产端的通道。
三、Canvas 绘制原理
3.1 drawSoftware 从 lockCanvas 取得画布
软件绘制路径中，ViewRootImpl.drawSoftware 先从 Surface 锁定 Canvas，再执行 mView.draw(canvas)，完成后调用 unlockCanvasAndPost。其入口是下面这一行。
文件：ViewRootImpl.java（drawSoftware）
// 根据脏区域从 Surface 获取可绘制的 Canvascanvas = mSurface.lockCanvas(dirty);输入 dirty 限定待更新区域，输出 canvas 承载本次绘制上下文。此时 Surface 进入已锁定状态。
3.2 Surface.lockCanvas 进入 native 层
lockCanvas 防止同一 Surface 重复加锁，然后把 native Surface、Canvas 和脏区域交给 nativeLockCanvas。
文件：Surface.java（lockCanvas）
// 定义软件 Canvas 锁定方法public Canvas lockCanvas(Rect inOutDirty) throws Surface.OutOfResourcesException, IllegalArgumentException { // 锁定 Surface 内部状态 synchronized (mLock) { // 检查 Surface 是否已释放 checkNotReleasedLocked(); // 拒绝对同一 Surface 重复加锁 if (mLockedObject != 0) { // 报告 Surface 已处于锁定状态 throw new IllegalStateException("Surface was already locked"); // 结束重复加锁检查 } // 调用 native 层锁定 buffer 并保存锁定对象 mLockedObject = nativeLockCanvas(mNativeObject, mCanvas, inOutDirty); // 返回与 buffer 关联的 Canvas return mCanvas; // 结束同步区域 }// 结束 lockCanvas 方法}输入是脏区域，输出是 mCanvas；mLockedObject 从未锁定值变为 native 层返回的锁定对象。
unlockCanvasAndPost 根据 mHwuiContext 在硬件和软件路径之间选择。软件分支的 unlockSwCanvasAndPost 最终进入 nativeUnlockCanvasAndPost。
文件：Surface.java（unlockCanvasAndPost）
// 定义解锁并提交 Canvas 的入口public void unlockCanvasAndPost(Canvas canvas) { // 锁定 Surface 内部状态 synchronized (mLock) { // 检查 Surface 是否已释放 checkNotReleasedLocked(); // 判断是否存在硬件绘制上下文 if (mHwuiContext != null) { // 由硬件绘制上下文解锁并提交 mHwuiContext.unlockAndPost(canvas); // 在没有硬件绘制上下文时走软件分支 } else { // 解锁软件 Canvas 并提交 buffer unlockSwCanvasAndPost(canvas); // 结束绘制分支 } // 结束同步区域 }// 结束 unlockCanvasAndPost 方法}输入是已完成绘制的 Canvas；方法没有返回值，它使当前绘制结果进入解锁和提交阶段。
3.3 nativeLockCanvas 取得 ANativeWindow_Buffer
JNI 层把 Surface 锁定结果写入 ANativeWindow_Buffer，随后用它的宽高、格式和 stride 构造 Skia 位图信息。最后一步 bitmap.setPixels(outBuffer.bits) 把 SkBitmap 指向真正的像素地址。
文件：android_view_Surface.cpp（nativeLockCanvas）
// 声明接收可绘制 buffer 描述的结构ANativeWindow_Buffer outBuffer;// 锁定 Surface 并填充 buffer 描述status_t err = surface->lock(&outBuffer, dirtyRectPtr);// 检查 Surface 锁定是否失败if (err < 0) { // 根据错误码选择 Java 异常类型 const char* const exception = (err == NO_MEMORY) ? // 区分内存不足与参数错误 "java/lang/OutOfResourcesException" : "java/lang/IllegalArgumentException"; // 向 Java 层抛出选定的异常 jniThrowException(env, exception, NULL); // 在失败时返回空指针值 return 0;// 结束锁定错误检查}// 根据 buffer 尺寸和像素格式创建 Skia 信息SkImageInfo info = SkImageInfo::Make(outBuffer.width, outBuffer.height, // 转换像素格式并使用预乘 Alpha 类型 convertPixelFormat(outBuffer.format), kPremul_SkAlphaType);// 检查 buffer 是否使用 RGBX_8888 格式if (outBuffer.format == PIXEL_FORMAT_RGBX_8888) { // 把 RGBX_8888 的 Alpha 类型设为不透明 info.fAlphaType = kOpaque_SkAlphaType;// 结束像素格式检查}// 创建用于 Canvas 绘制的 SkBitmapSkBitmap bitmap;// 按 stride 和每像素字节数计算行字节数ssize_t bpr = outBuffer.stride * bytesPerPixel(outBuffer.format);// 设置位图格式和行字节数bitmap.setInfo(info, bpr);// 只为非空尺寸的 buffer 设置像素地址if (outBuffer.width > 0 && outBuffer.height > 0) { // 将 SkBitmap 的像素指针设为 buffer 内存地址 bitmap.setPixels(outBuffer.bits);// 结束 buffer 尺寸检查}输入是 native Surface 和脏区域；输出的 outBuffer 含有内存描述，SkBitmap 的像素指针状态随后指向 outBuffer.bits。
3.4 ANativeWindow_Buffer
ANativeWindow_Buffer 本身是一组描述字段。bits 才是可写像素内存地址，stride 表示一行像素在内存中的跨度，它可能大于画面宽度。
文件：ANativeWindow_Buffer 结构声明
// 定义 native 窗口 buffer 描述结构typedef struct ANativeWindow_Buffer { // 记录水平方向的像素数 int32_t width; // 记录垂直方向的像素数 int32_t height; // 记录每行像素的内存跨度 int32_t stride; // 记录 buffer 的像素格式 int32_t format; // 保存实际像素内存地址 void* bits;// 结束结构声明并定义类型别名} ANativeWindow_Buffer;该结构的输入来自 Surface::lock；它将尺寸、布局和像素地址输出给 JNI 层，不另外持有一份像素副本。
3.5 Surface::lock 申请 buffer 并映射地址
Surface::lock 先检查锁定状态并连接 CPU 绘制 API，再经由 dequeueBuffer 取得后备 buffer。lockAsync 返回的 vaddr 被写入 outBuffer->bits，从而连接 GraphicBuffer 共享内存与上层 SkBitmap。
文件：Surface.cpp（lock）
// 定义 CPU 绘制路径的 Surface 锁定方法status_t Surface::lock(ANativeWindow_Buffer* outBuffer, ARect* inOutDirtyBounds) { // 拒绝已锁定 Surface 的再次锁定 if (mLockedBuffer != 0) { // 记录重复锁定错误 ALOGE("Surface::lock failed, already locked"); // 返回无效操作错误 return INVALID_OPERATION; // 结束重复锁定检查 } // 检查 Surface 是否已连接 CPU API if (!mConnectedToCpu) { // 建立 CPU 绘制连接 int err = Surface::connect(NATIVE_WINDOW_API_CPU); // 连接失败时直接返回错误 if (err) return err; // 结束 CPU 连接检查 } // 声明待申请的 native buffer ANativeWindowBuffer* out; // 初始化同步栅栏文件描述符 int fenceFd = -1; // 从 BufferQueue 申请一个可写 buffer status_t err = dequeueBuffer(&out, &fenceFd); // 申请失败时记录错误 ALOGE_IF(err, "dequeueBuffer failed (%s)", strerror(-err)); // 将 native buffer 转换为 GraphicBuffer 强引用 sp<GraphicBuffer> backBuffer(GraphicBuffer::getSelf(out)); // 根据后备 buffer 尺寸建立边界 const Rect bounds(backBuffer->width, backBuffer->height); // 声明新的脏区域 Region newDirtyRegion; // 保留关键帧中省略的脏区域处理 ... // 声明接收共享内存地址的指针 void* vaddr; // 按 CPU 读写用途锁定 GraphicBuffer status_t res = backBuffer->lockAsync( // 传入读写标志、脏区域、地址输出参数和栅栏 GRALLOC_USAGE_SW_READ_OFTEN | GRALLOC_USAGE_SW_WRITE_OFTEN, // 完成 lockAsync 调用并接收 vaddr newDirtyRegion.bounds(), &vaddr, fenceFd); // 映射失败时返回无效操作错误 if (res != 0) return INVALID_OPERATION; // 记录当前已锁定的后备 buffer mLockedBuffer = backBuffer; // 输出 buffer 宽度 outBuffer->width = backBuffer->width; // 输出 buffer 高度 outBuffer->height = backBuffer->height; // 输出 buffer 行跨度 outBuffer->stride = backBuffer->stride; // 输出 buffer 像素格式 outBuffer->format = backBuffer->format; // 输出 GraphicBuffer 映射后的共享内存地址 outBuffer->bits = vaddr; // 返回 buffer 申请阶段的状态 return err;// 结束 Surface 锁定方法}输入是待填充的 outBuffer 和脏区域；输出包括宽高、stride、格式和 bits。mLockedBuffer 记录本次取得的后备 buffer，等待绘制和提交。

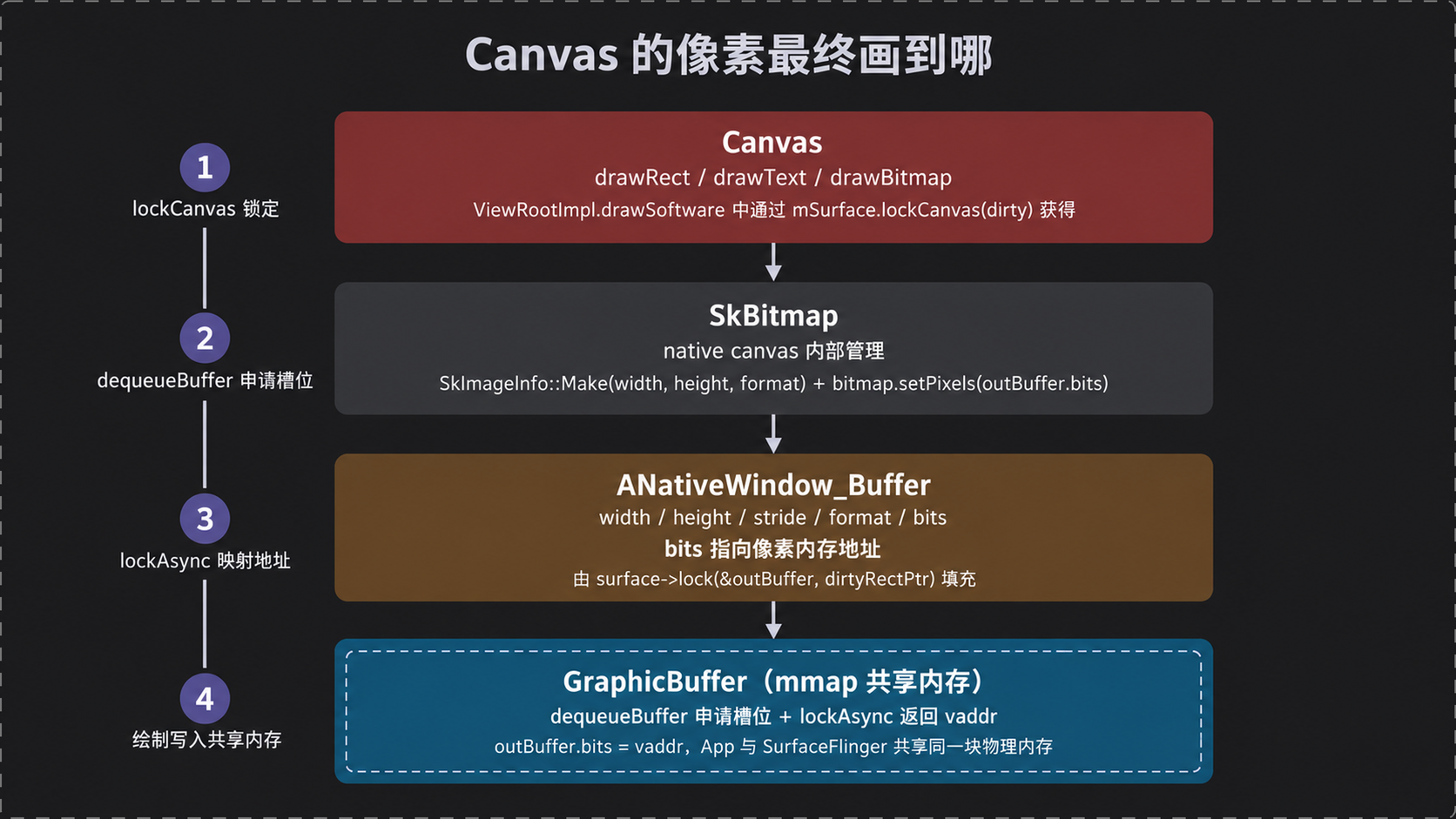

3.6 Canvas 最终画到 GraphicBuffer
Canvas 的软件绘制落在 SkBitmap 上，SkBitmap 的像素指针来自 ANativeWindow_Buffer.bits，而 bits 又来自 GraphicBuffer::lockAsync 返回的 vaddr。所以 Canvas 没有自己管理一块独立像素内存，它绘制到 Surface 本次申请的 GraphicBuffer 中。脱离 Surface 所提供的有效像素目标而直接 new Canvas，无法完成这条绘制链路，因而不会产生可提交的画面，或在相关调用中报错。
每次 lockCanvas 锁定的只是本轮 dequeueBuffer 取得的那一块 back buffer，而不是 Surface 本身；Surface 全程持有的只是访问 BufferQueue 生产端的 IGBP 接口，这与第一节「Surface 不代表一块固定内存」的结论一致。
内部实现对应的还有一组 NDK 公开 API（android/native_window.h），ANativeWindow_lock 和 ANativeWindow_unlockAndPost 的语义分别对应内部的 Surface::lock 和 Surface::unlockAndPost。把两者对照起来看，能更清楚上面这条链路对外暴露成什么样。
// 头文件：android/native_window.h（NDK 公开 API，供对照参考） // 锁定 window 的下一块可写 buffer，语义对应内部 Surface::lock// window：目标 native window// outBuffer：输出参数，返回 width/height/stride/format/bits 等 buffer 描述// inOutDirtyBounds：传入/传出脏区域int32_t ANativeWindow_lock( ANativeWindow* window, ANativeWindow_Buffer* outBuffer, ARect* inOutDirtyBounds); // 解锁当前 buffer 并提交给消费端，语义对应内部 Surface::unlockAndPostint32_t ANativeWindow_unlockAndPost(ANativeWindow* window);
四、提交与跨进程传递
4.1 unlockCanvasAndPost 收束绘制
Java 层的 unlockCanvasAndPost 已在 3.2 展示：硬件分支调用 mHwuiContext.unlockAndPost，软件分支调用 unlockSwCanvasAndPost，后者进入 nativeUnlockCanvasAndPost。两条路径的共同目标是结束当前绘制，使已完成的 buffer 可以提交。
4.2 Surface::unlockAndPost 解锁并入队
native 层先调用 unlockAsync 结束 CPU 对 GraphicBuffer 的访问，获取同步栅栏；然后把已解锁 buffer 交给 queueBuffer。
文件：Surface.cpp（unlockAndPost）
// 定义解锁并提交当前 buffer 的方法status_t Surface::unlockAndPost() { // 拒绝在没有锁定 buffer 时提交 if (mLockedBuffer == 0) { // 记录缺少锁定 buffer 的错误 ALOGE("Surface::unlockAndPost failed, no locked buffer"); // 返回无效操作错误 return INVALID_OPERATION; // 结束锁定 buffer 检查 } // 初始化接收同步栅栏的文件描述符 int fd = -1; // 解锁 GraphicBuffer 并取得同步栅栏 status_t err = mLockedBuffer->unlockAsync(&fd); // 解锁失败时记录错误 ALOGE_IF(err, "failed unlocking buffer (%p)", mLockedBuffer->handle); // 将已解锁 buffer 交给队列 err = queueBuffer(mLockedBuffer.get(), fd); // 入队失败时记录错误 ALOGE_IF(err, "queueBuffer (handle=%p) failed (%s)", mLockedBuffer->handle, strerror(-err)); // 记录最近一次提交的 buffer mPostedBuffer = mLockedBuffer; // 清除当前锁定 buffer 引用 mLockedBuffer.clear(); // 返回提交结果 return err;// 结束解锁与提交方法}输入是 mLockedBuffer 和解锁后的栅栏；输出是 queueBuffer 的状态码。对象状态从“已锁定”变为“已提交”，mLockedBuffer 随后被清空。

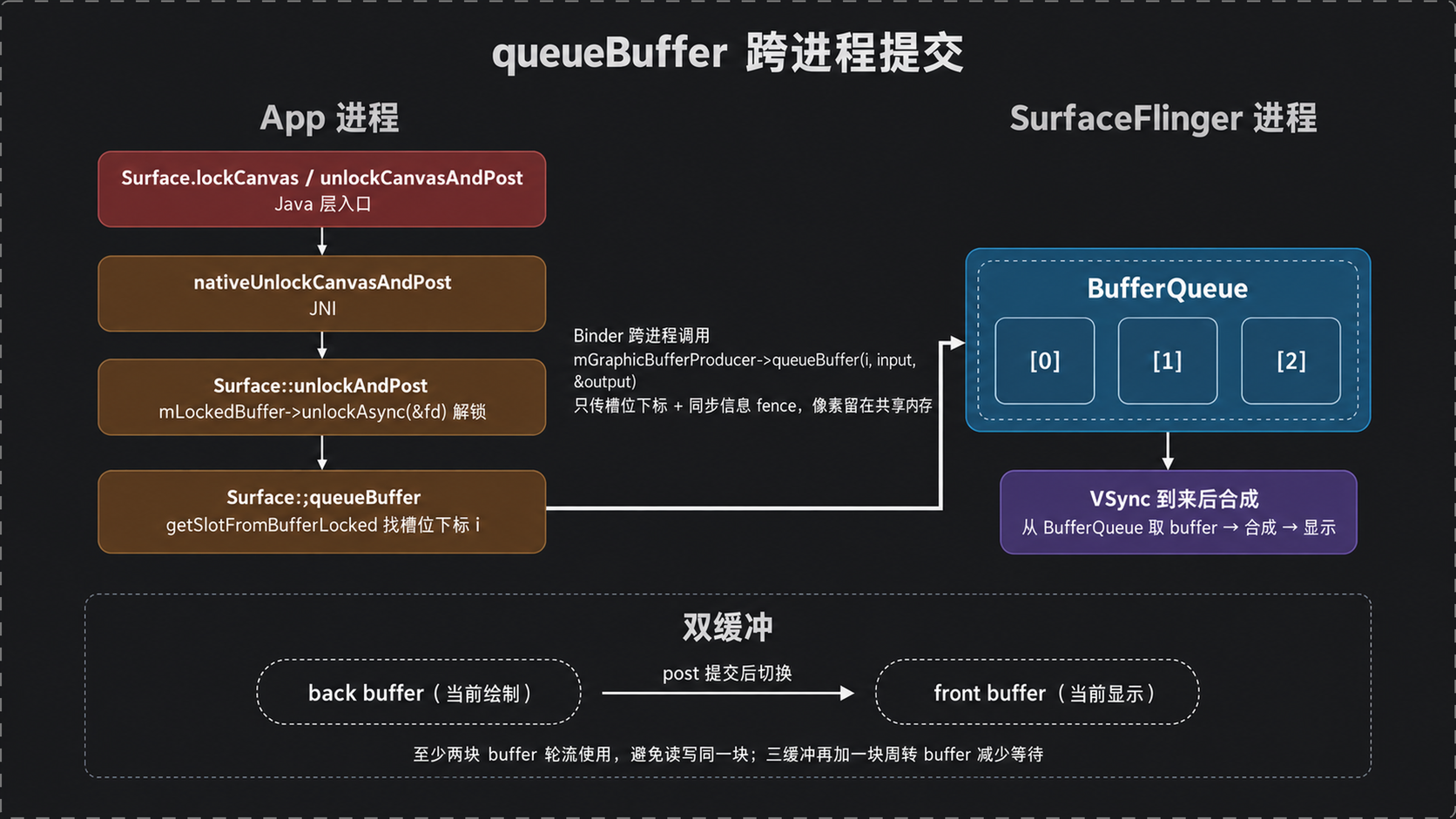

4.3 Surface::queueBuffer 经 IGBP 跨进程提交
queueBuffer 不传整块像素。它通过 getSlotFromBufferLocked 找到 buffer 对应的槽位下标 i，构造带时间戳、裁剪、变换和栅栏信息的 QueueBufferInput，再调用远程 IGBP 接口。关键帧中部分成员识别不清，以【待核实】的省略形式保留；其中 crop 通常来自 Surface 当前设置的裁剪区域，未显式设置时默认为整块 buffer 尺寸，具体赋值路径关键帧未展开，标【待核实】。
文件：Surface.cpp（queueBuffer）
// 定义将已绘制 buffer 提交到队列的方法int Surface::queueBuffer(android_native_buffer_t* buffer, int fenceFd) { // 记录本次队列操作的跟踪信息 ATRACE_CALL(); // 锁定 Surface 队列状态 Mutex::Autolock lock(mMutex); // 声明本次提交的时间戳 int64_t timestamp; // 默认本次时间戳由外部给定 bool isAutoTimestamp = false; // 检查是否应自动生成时间戳 if (mTimestamp == NATIVE_WINDOW_TIMESTAMP_AUTO) { // 取单调时钟作为提交时间 timestamp = systemTime(SYSTEM_TIME_MONOTONIC); // 标记时间戳为自动生成 isAutoTimestamp = true; // 处理调用方已设定时间戳的分支 } else { // 使用 Surface 中保存的时间戳 timestamp = mTimestamp; // 结束时间戳分支 } // 查找 buffer 对应的队列槽位下标 int i = getSlotFromBufferLocked(buffer); // 槽位查找失败时返回错误 if (i < 0) return i; // 对有效栅栏文件描述符执行关闭操作 if (fenceFd >= 0) close(fenceFd); // 根据栅栏描述符构造 Fence 对象 sp<Fence> fence(fenceFd >= 0 ? new Fence(fenceFd) : Fence::NO_FENCE); // 声明接收生产者返回信息的对象 IGraphicBufferProducer::QueueBufferOutput output; // 构造包含时间戳、裁剪、变换和栅栏的提交参数 IGraphicBufferProducer::QueueBufferInput input(timestamp, isAutoTimestamp, // 传入数据空间及待核实的裁剪等成员 mDataSpace, crop, mScalingMode, mTransform, mStickyTransform, // 传入交换模式、栅栏及粘滞变换信息 mSwapIntervalZero, fence, mStickyTransform); // 经 IGBP 远程接口提交槽位下标和同步信息 return mGraphicBufferProducer->queueBuffer(i, input, &output);// 结束 buffer 提交方法}输入是 buffer 指针和栅栏文件描述符；输出是 IGBP queueBuffer 的状态码。跨进程传输的主体是槽位下标 i、QueueBufferInput 和返回信息，像素仍在共享内存里。
4.4 双缓冲与三缓冲
lock 取得的是可写后备 buffer，post 后它进入待消费状态，已提交的内容则可视为前台 buffer。为什么至少需要两块 buffer？当一块 buffer 正在被 SurfaceFlinger 读取用于合成、显示时，生产者不能同时向同一块 buffer 写入，否则会出现画面撕裂或内容错乱，因此至少需要两块 buffer 轮流使用——一块用于当前绘制（back buffer），一块用于当前显示（front buffer）。三缓冲则在此基础上再增加一块可周转的 buffer：当生产者绘制完一帧、消费者还没来得及释放上一块 buffer 时，生产者仍有第三块空闲 buffer 可以继续绘制，从而减少因等待 buffer 释放造成的卡顿（jank）。反映到接口上，dequeueBuffer 在没有空闲 buffer 时会阻塞等待，这也是为什么 BufferQueue 的 buffer 数量会直接影响绘制流畅度。SurfaceFlinger 根据 VSync 节奏从 BufferQueue 取得可合成的内容。
五、小结

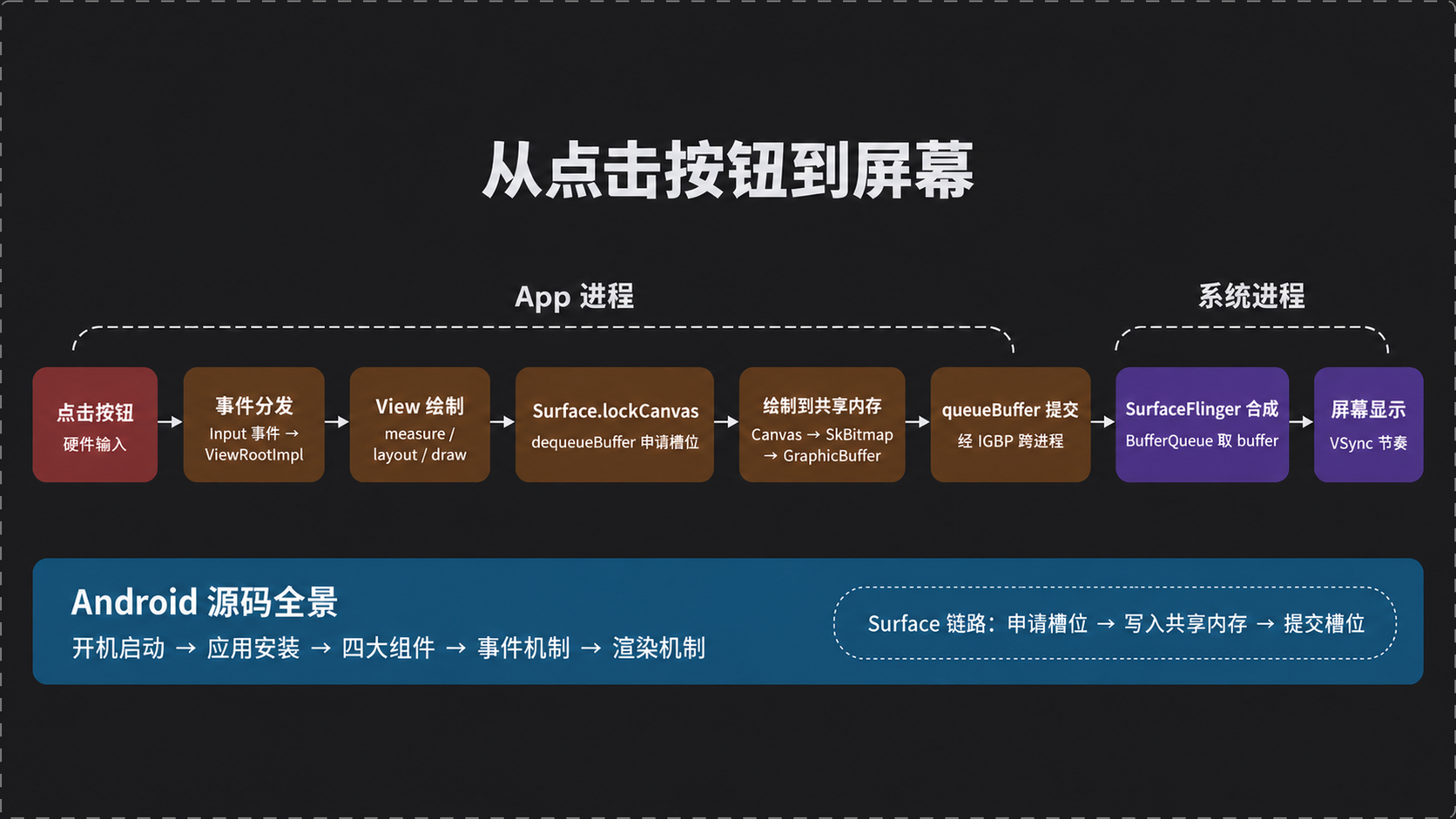

5.1 从点击按钮到屏幕
硬件输入被系统转换成事件并送达应用后，View 状态变化会触发新一轮测量、布局或绘制。ViewRootImpl 调度 View 层级绘制，软件路径通过 Surface.lockCanvas 申请 GraphicBuffer，Canvas 把像素写入其共享内存。unlockAndPost 解锁 buffer，queueBuffer 经 IGBP 把槽位下标提交给 SurfaceFlinger 一侧的 BufferQueue。VSync 到来后，SurfaceFlinger 取得已提交内容并完成合成显示。
5.2 Android 源码链路中的渲染位置
从系统启动、应用安装、四大组件到事件机制，各环节最终都汇聚到用户可见的画面上。渲染部分可按 SurfaceFlinger 启动、VSync 刷新和 Surface 底层对象三个角度理解：前两者解释消费端何时工作，Surface 这条链路解释 App 如何生产并交付一帧内容。
Surface 底层持有 IGBP 远程 Binder 对象，并由它访问 GraphicBufferQueue；Surface 本身不代表某一块固定内存。Canvas 绘制的像素经 SkBitmap -> ANativeWindow_Buffer.bits -> GraphicBuffer 写入 mmap 共享内存，然后由 queueBuffer 把 buffer 槽位下标和同步信息跨进程交给 SurfaceFlinger。申请槽位、写入共享内存、提交槽位，构成了一帧画面从 App 到屏幕的主干路径。
