Android Framework 学习启动篇：前提、分层与入手路线

本文根据红橙Darren 的直播课程《Android Framework 学习启动篇》系列整理，三讲分别讲必备前提条件、Android Framework 简介与怎么入手学习。

ImageView 设置 android:adjustViewBounds="true" 后，宽度铺满屏幕、高度按图片比例自适应，看起来只是一个布局小问题。可一旦图片尺寸、scaleType、maxWidth/maxHeight 混在一起，很多人第一反应是写自定义 View。这个反应不算错，但它暴露了一个更大的问题：应用层经验够用时，我们习惯在 API 表面打补丁、找问题；但是问题进入边界条件、系统版本差异、Native 崩溃、启动链路、Binder 或窗口管理后，不读 Framework 源码基本就是猜。

为什么要读 Framework 源码

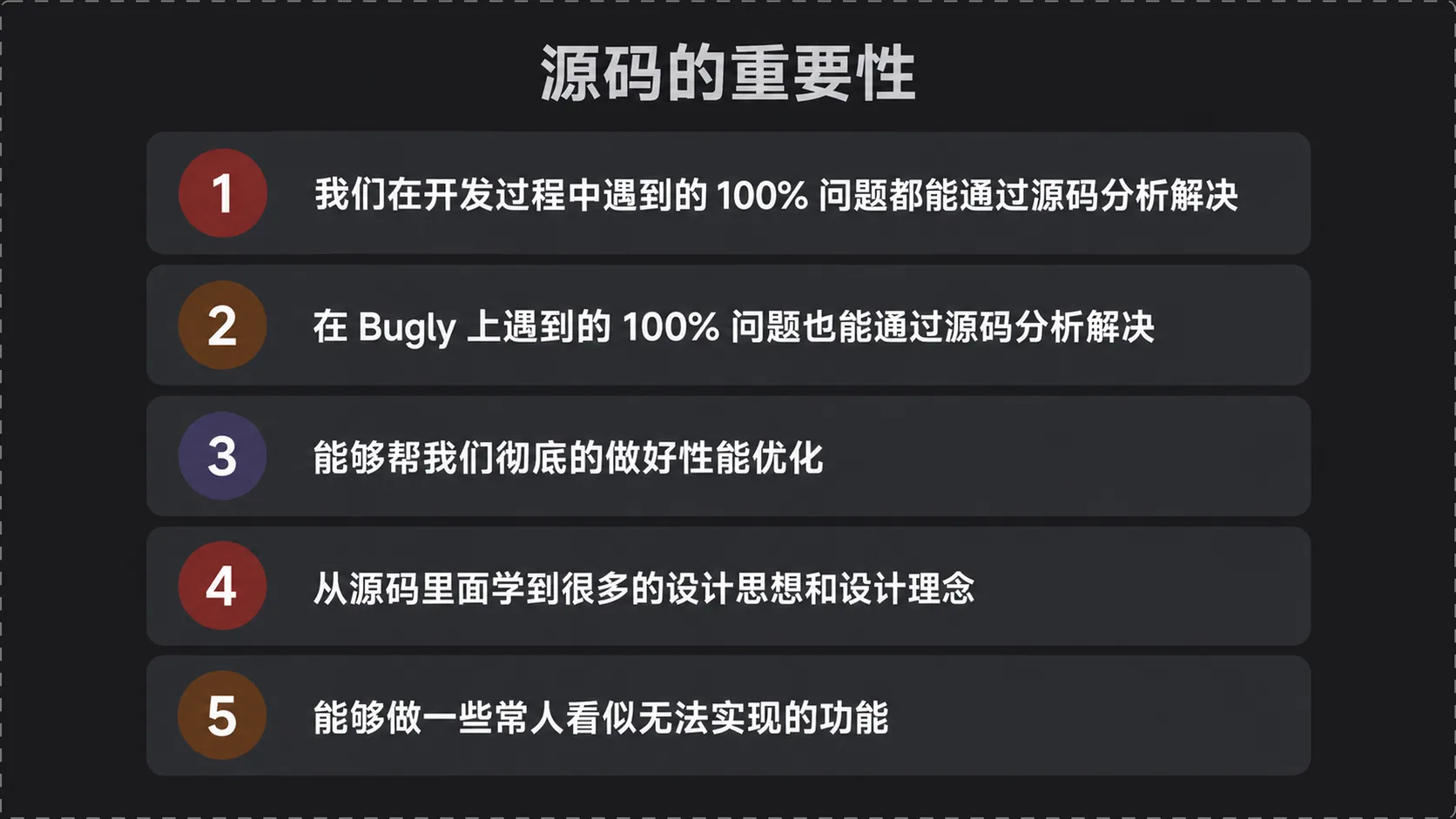

Framework 对 App 高级工程师来说，是必修课里的选修内容。日常业务不一定每天改系统源码，但源码能把很多“玄学问题”变成可验证的调用链。开发中遇到的布局异常、生命周期错乱、bad token、ANR、SO 加载失败，Bugly 上那些只给一段栈的崩溃，最终都落到同一件事：系统在什么状态下调了谁，谁持有什么对象，跨进程或跨语言边界时参数变成了什么。

它也是面试里的分水岭：Framework 基础不过关，其他方向再强，面试也大概率很难通过。

源码的价值不止排 bug。性能优化要看真实路径，不能只靠“少创建对象”这种泛泛建议；SDK 设计要看系统怎么分层，怎么把扩展点、反射创建、回调和线程模型拆开；一些看似做不到的能力，比如资源热修复、SO 热修复、高性能日志库，也都离不开对加载、缓存、IO 和进程模型的理解。Dlog 这类日志库的思路就是典型例子：日志先进内存缓冲，再批量写盘，和线程池定时 flush 的方案相比，关键差异在丢数据风险、写盘频率和调用侧开销。

例如看 ImageView 片段，重点在建立习惯：先确认系统已经提供了什么，再决定要不要自定义。

1<!-- 根布局只用于承载示例 ImageView -->2<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="match_parent">3    <!-- 图片控件使用系统 ImageView -->4    <ImageView android:layout_width="match_parent" 5    android:layout_height="wrap_content" 6    android:adjustViewBounds="true" 7    android:scaleType="fitCenter" 8    android:maxWidth="1080dp" android:maxHeight="1920dp" />9    <!-- 根布局闭合 -->10</FrameLayout>

这段布局的关键在于：ImageView 在测量阶段会把 wrap_content 和最大宽高一起纳入计算，尽量保留图片比例，而不是粗暴拉伸。

再看 AOSP 里 ImageView 对默认焦点高亮的判断，代码很短，但它体现了系统控件常见的写法：先看自身 drawable 的状态，再把结果交回父类合并。

1    // 标记该方法属于隐藏 API2    /** @hide */3    // 重写父类的默认焦点高亮判断4    @Override5    // 标记该 API 可用于测试场景6    @TestApi7    // 根据背景和前景判断是否需要默认焦点高亮8    public boolean isDefaultFocusHighlightNeeded(Drawable background, Drawable foreground) {9        // 当图片为空、无状态或没有指定 focus 状态时，认为缺少焦点状态10        final boolean lackFocusState = mDrawable == null || !mDrawable.isStateful()11                // 继续判断 drawable 是否声明了 focus 状态12                || !mDrawable.hasFocusStateSpecified();13        // 父类允许高亮且当前 drawable 缺少焦点状态时，才使用默认焦点高亮14        return super.isDefaultFocusHighlightNeeded(background, foreground) && lackFocusState;15    // 方法结束16    }

这个方法读背景、前景和当前 mDrawable 的状态，最后返回一个布尔值：系统要不要替 ImageView 补默认焦点高亮。

学习前的四个前提

第一，C/C++ 要能读懂。Android Java Framework 只是很薄的一层 API 封装，虚拟机、Binder、系统服务底层、媒体、图形、HAL 周边大量代码都在 C/C++。没有这层能力，看源码只能看见入口，看不见系统真正做事的地方。

第二，Linux 内核基础要补上。至少要理解 fork/exec 函数组、文件 IO、进程地址空间、共享内存、虚拟内存和物理内存、可执行文件怎么跑起来。Android 驱动层仍然遵守 Linux 的基本抽象：一切皆文件，Binder 驱动、输入输出设备、共享内存都可以沿着文件和系统调用去理解。

第三，最好有 1 到 3 年 Android 开发经验。没写过足够多业务，读 AMS、WMS、PMS 很容易变成背名词；有过页面重建错乱、ANR、适配问题、SO 崩溃，再去读系统源码，问题会自己带路。

第四，UML 和建模能力不能太差。Framework 不是几个类，是层、进程、服务、线程、IPC、状态机组合起来的系统。画不出结构图，脑子里就很难稳定保存全局关系。

Android 的前世今生

Android 不是 Google 从零原创出来的系统。Andy Rubin 创办 Android Inc. 之前曾在苹果工作，后来公司被 Google 收购，Android 才进入今天这条路线。Framework 里有很多核心代码来自长期系统工程积累，Dianne Hackborn 写过大量 Framework 核心代码，Binder 的思想也能追到 OpenBinder。知道这些背景不是为了讲历史八卦，而是提醒我们：Android 的很多设计不是“优雅范式优先”，而是工程稳定性、兼容性、厂商协作和硬件生态权衡后的结果。

系统分层：先有地图再深入

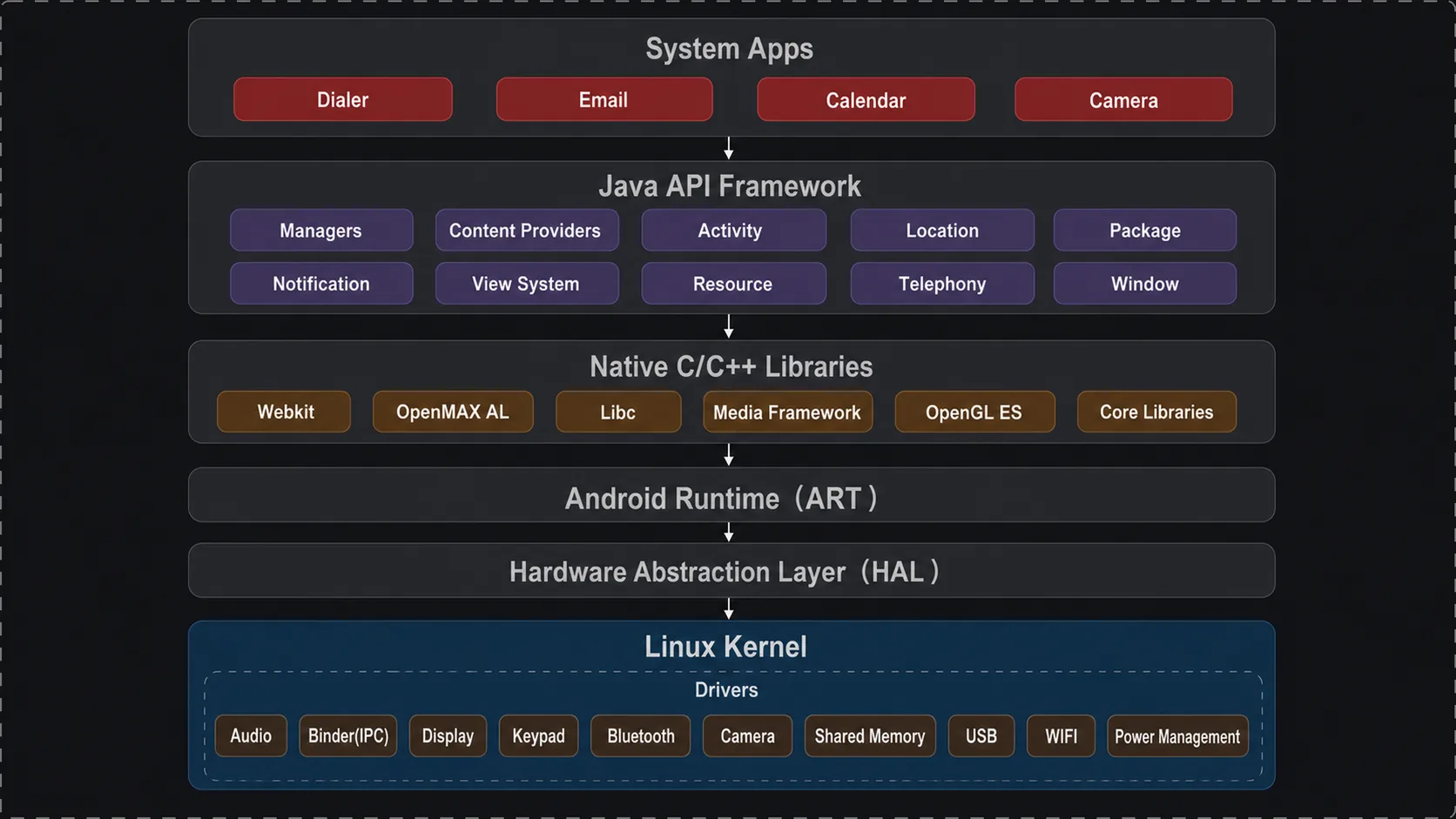

从上往下看，Android 大体分成 System Apps、Java API Framework、Native C/C++ Libraries 与 Android Runtime、HAL、Linux Kernel。应用工程师最熟的是前两层：四大组件、View System、资源、包管理、通知、窗口、位置、电话等 API。真正需要重点啃的是系统服务，尤其 AMS、PMS、WMS、IMS（输入管理服务 InputManagerService）。系统服务有 80 多个，但四个主干通了，很多服务的套路就能迁移。

Native C/C++ Libraries 包括 WebKit、OpenMAX AL、Media Framework、OpenGL ES、libc 等，Android Runtime 负责 Java/Kotlin 代码执行。Java 跨平台靠虚拟机，接触底层能力靠 JNI。可以把 Java API 理解成普通话，底层 C/C++ 和不同硬件能力是方言，虚拟机和 JNI 在中间做翻译和派发。

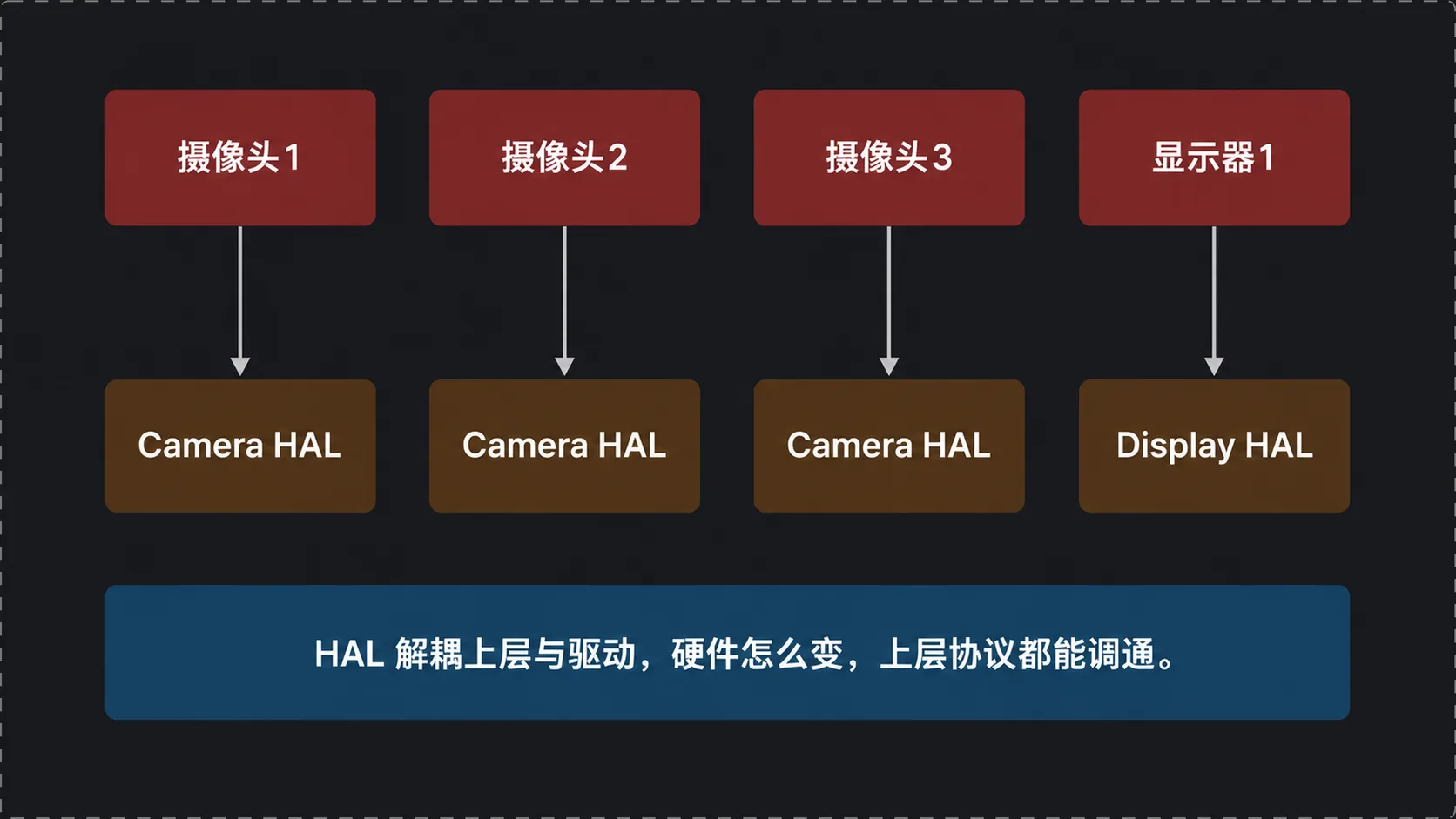

HAL 的价值是解耦和协议。Camera 从 500 万像素换到几千万像素，应用层仍然调相机 API；同一份 Android 代码能跑在不同硬件上，关键就在 HAL 把上层协议和下层驱动隔开。GPL 约束也在这里有现实意义：改内核通常要开源，不改内核、只在 HAL 或上层适配，厂商的空间就大很多。进一步理解这层，可以看老罗的《Android硬件抽象层（HAL）概要介绍和学习计划》。

到 Linux Kernel 层，就回到驱动：Audio、Binder、Display、Keypad、Bluetooth、Camera、Shared Memory、USB、WIFI、Power Management。Binder 也是驱动，打开 Binder 驱动也就是打开一个文件，再通过 ioctl 等系统调用完成 IPC。Binder 怎么工作，可以看老罗的《Android进程间通信（IPC）机制Binder简要介绍和学习计划》。Binder 是这个系列里最麻烦的部分，会用 7～10 次专门讲；把它搞懂后，其他代码就不难了。

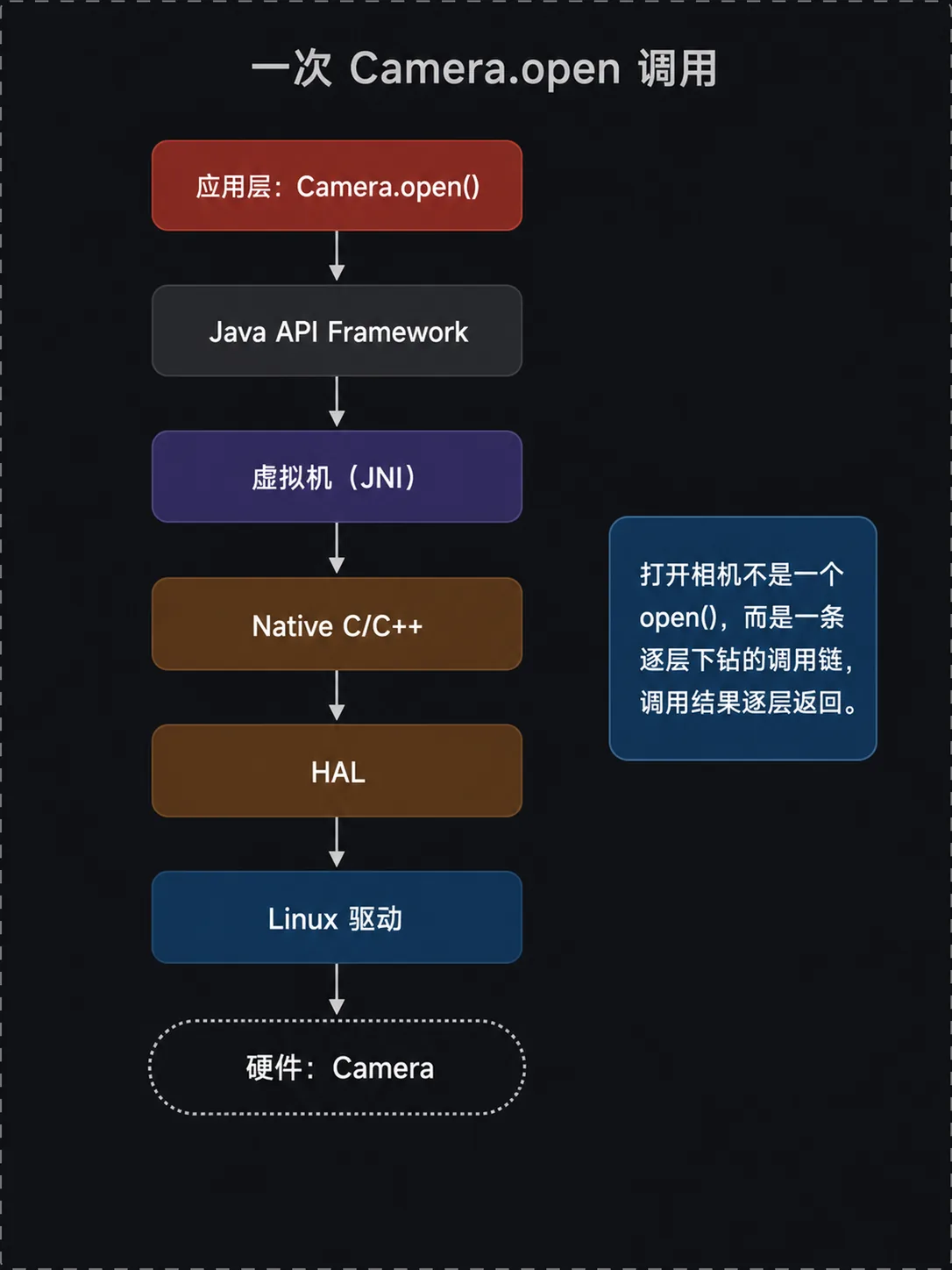

一次 Camera.open 可以把分层串起来：Java API 经 JNI 进入 native 层后，拿到的是 CameraService 的 Binder 代理，需要先通过一次 Binder IPC 进入服务端进程（老版本是 mediaserver，Android 7.0 起是 cameraserver），再到 HAL、驱动和硬件。紧邻的 FileOutputStream.write 则是同进程路径：它进入 native 方法，通过 JNI 到本地 C/C++，再走系统调用进内核，不需要 Binder。

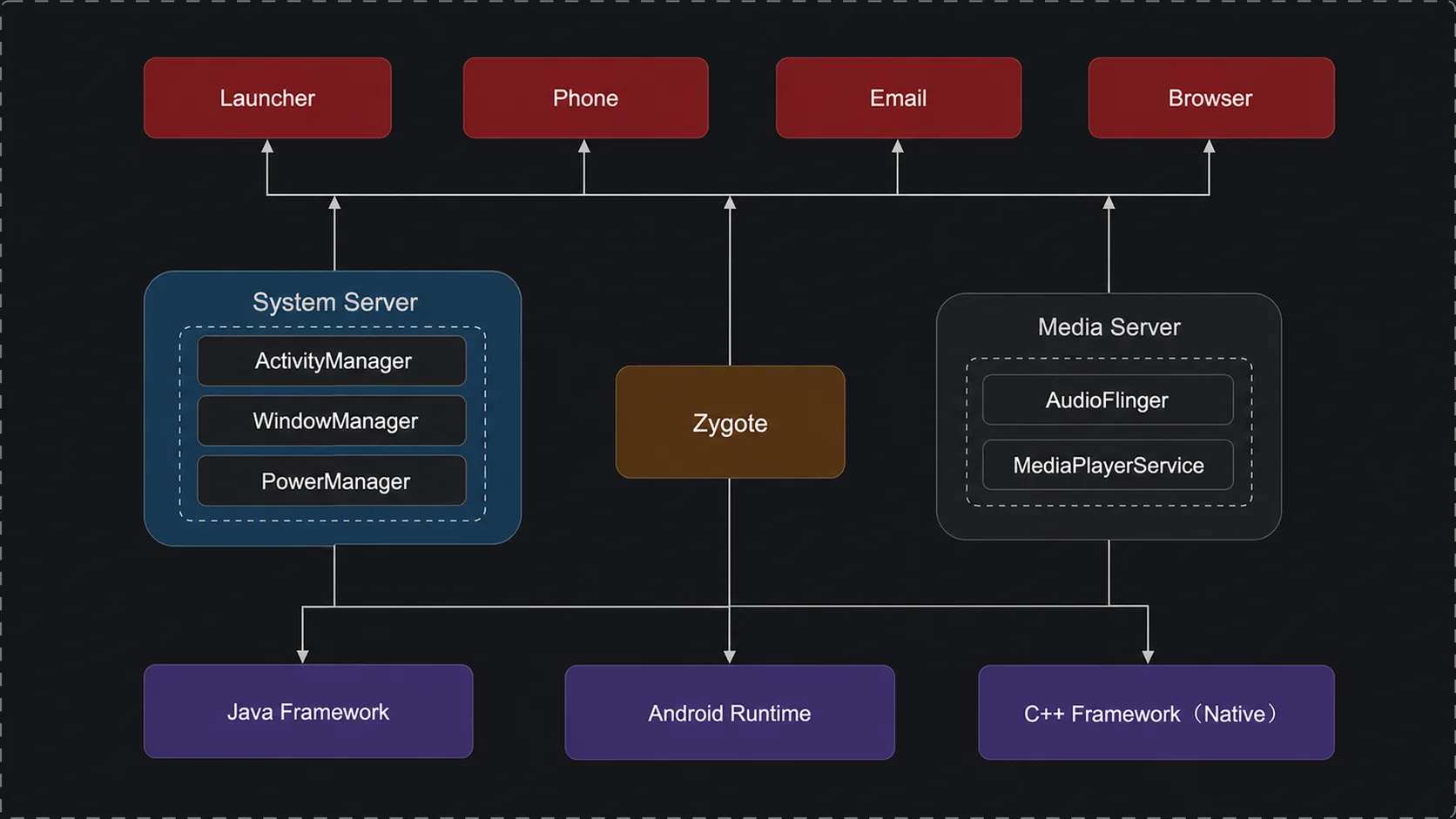

换成进程视角，图会更清楚：Launcher、Phone、Email、Browser 这些 App 跑在各自进程；System Server 里有 ActivityManager、WindowManager、PowerManager；Media Server 里有 AudioFlinger、MediaPlayerService；Zygote 负责孵化应用进程；Java Framework、Android Runtime 和 Native Framework 在中间把这些进程串成一个系统。

源码下载与编译

AOSP 顶层目录先认全，不要一上来扎进某个类。

1# 顶层 Makefile 入口2Makefile3# Android C 库相关目录4bionic5# 启动引导相关目录6bootable7# 构建系统目录8build9# 兼容性测试目录10cts11# Dalvik 虚拟机历史目录12dalvik13# 开发工具和示例目录14development15# 第三方开源组件目录16external17# Framework 主目录18frameworks19# 硬件适配相关目录20hardware21# 编译输出目录22out23# 系统应用包目录24packages25# 预置组件目录26prebuilt27# SDK 相关目录28sdk29# 系统核心目录30system

这份清单给的是阅读坐标：先认顶层模块，再决定当前问题该进 frameworks/、system/ 还是 hardware/。

学习阶段只看一个版本，建议 Android 6.0。写资源热修复、SO 热修复、动态加载这种源码级能力，才需要跨版本兼容。全量源码几个 GB，frameworks/ 不到 1GB，先把主线读通比到处追版本有效。

编译可以参考老罗的《在Ubuntu上下载、编译和安装Android最新源代码》。下面命令的输入是 Ubuntu 环境和 AOSP 源码配置，输出是可刷机的系统产物，打包后就是刷机包；耗时通常按小时算。

1# 安装 AOSP 编译所需依赖2sudo apt-get install git-core gnupg flex bison gperf build-essential zip curl zlib1g-dev libc6-dev lib32ncurses5-dev x11proto-core-dev libx11-dev lib32readline-glibc2-dev lib32z1-dev libgl1-mesa-dev g++-multilib mingw32 tofrodos python-markdown libxml2-utils xsltproc

这条命令让系统包管理器从 Ubuntu 软件源装齐编译 AOSP 所需的基础工具链与开发库。

这份依赖列表来自老罗文章对应年代（2011 年前后）的 Ubuntu；新版系统里的 mingw32、tofrodos、python-markdown 等包名可能已经改名或下架，遇到包名找不到时，需要按当前 Ubuntu 版本替换为等价包。

1# 创建本地 repo 工具目录2mkdir ~/bin3# 把 repo 工具目录加入当前 PATH4PATH=~/bin:$PATH5# 下载 repo 脚本到本地工具目录6curl repo > ~/bin/repo7# 给 repo 脚本增加可执行权限8chmod a+x ~/bin/repo9# 初始化 AOSP 仓库清单10repo init -u ...11# 同步 AOSP 源码12repo sync13# 开始编译系统镜像14make

其中 curl repo > ~/bin/repo 的下载地址要替换成 repo 工具的实际地址，老罗写文章那个年代给出的地址现在不一定可用。

这组命令把本地从“没有 repo 工具和源码”推到“完成源码同步、进入系统镜像编译”。repo init -u ... 里的清单地址要按实际 AOSP 源替换。

下一篇会进入开机启动，先把 init 相关路径放在这里：从系统启动后的第一个用户态进程入手，一路走到 zygote 和 SystemServer。

1# init 进程 C++ 入口文件2/system/core/init/Init.cpp3# init 进程默认 rc 配置4/system/core/rootdir/init.rc5# init rc 解析逻辑6/system/core/init/init_parser.cpp7# init 内建命令实现8/system/core/init/builtins.cpp

这几个路径是阅读入口，顺着它们可以这样看：从 Init.cpp 进入进程主线，从 init.rc 看系统服务声明，再回到 parser 和 builtins 看配置如何变成动作。

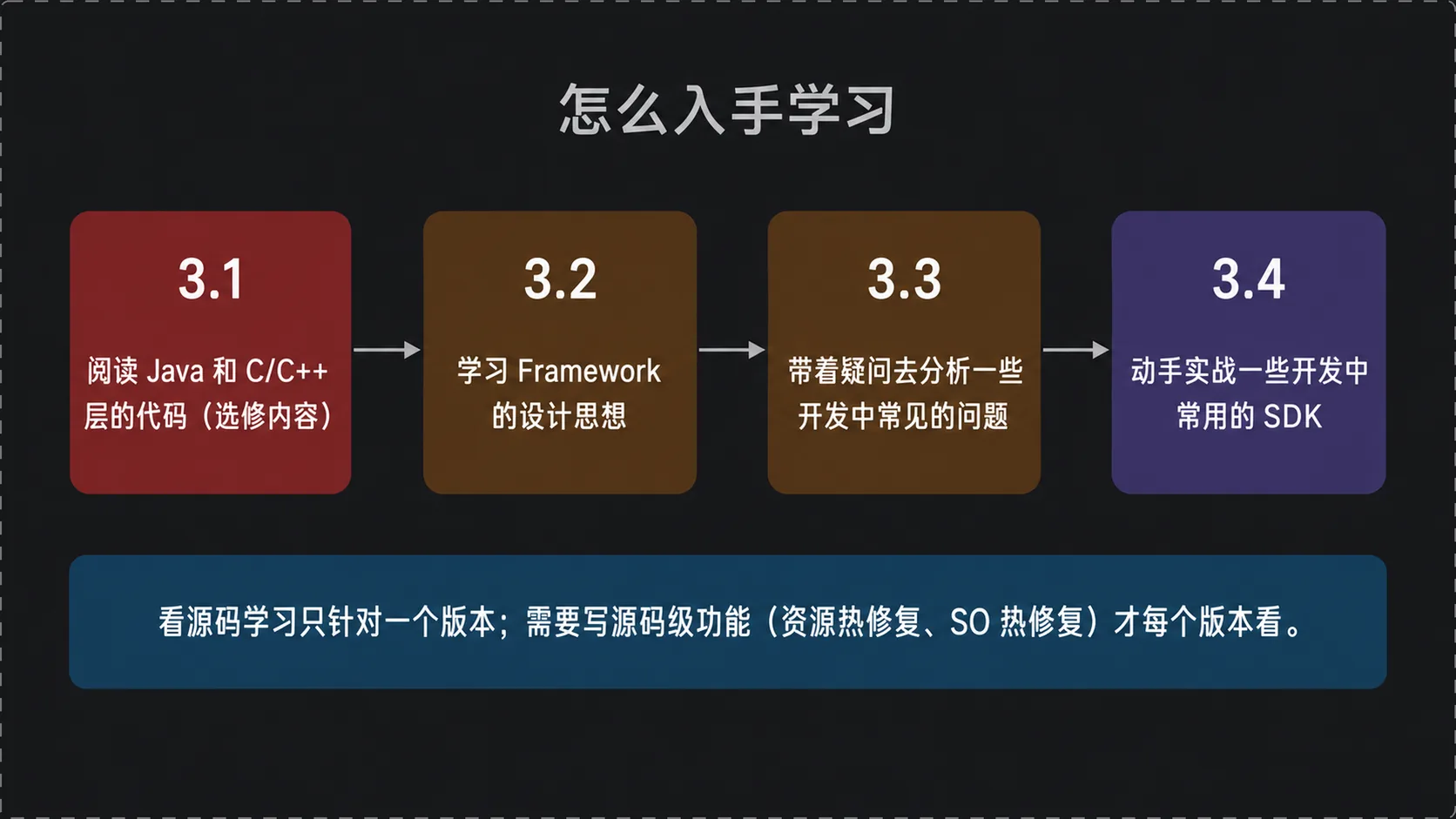

怎么入手：四步路线

第一步，读 Java 和 C/C++ 层源码。别平均用力，先跟主调用链：Activity 启动、Service 管理、Window 添加、Binder 通信、资源加载、输入事件分发。配合罗升阳、Gityuan 的文章，能少走很多弯路；分层图这类结构性材料也可以参考刘望舒的博客，视频展示的“Android FrameWork 学习启动篇”系列文章就出自这里。C/C++ 基础够用时，很多内容能读到八九成，否则只能在 Java 外壳上转。

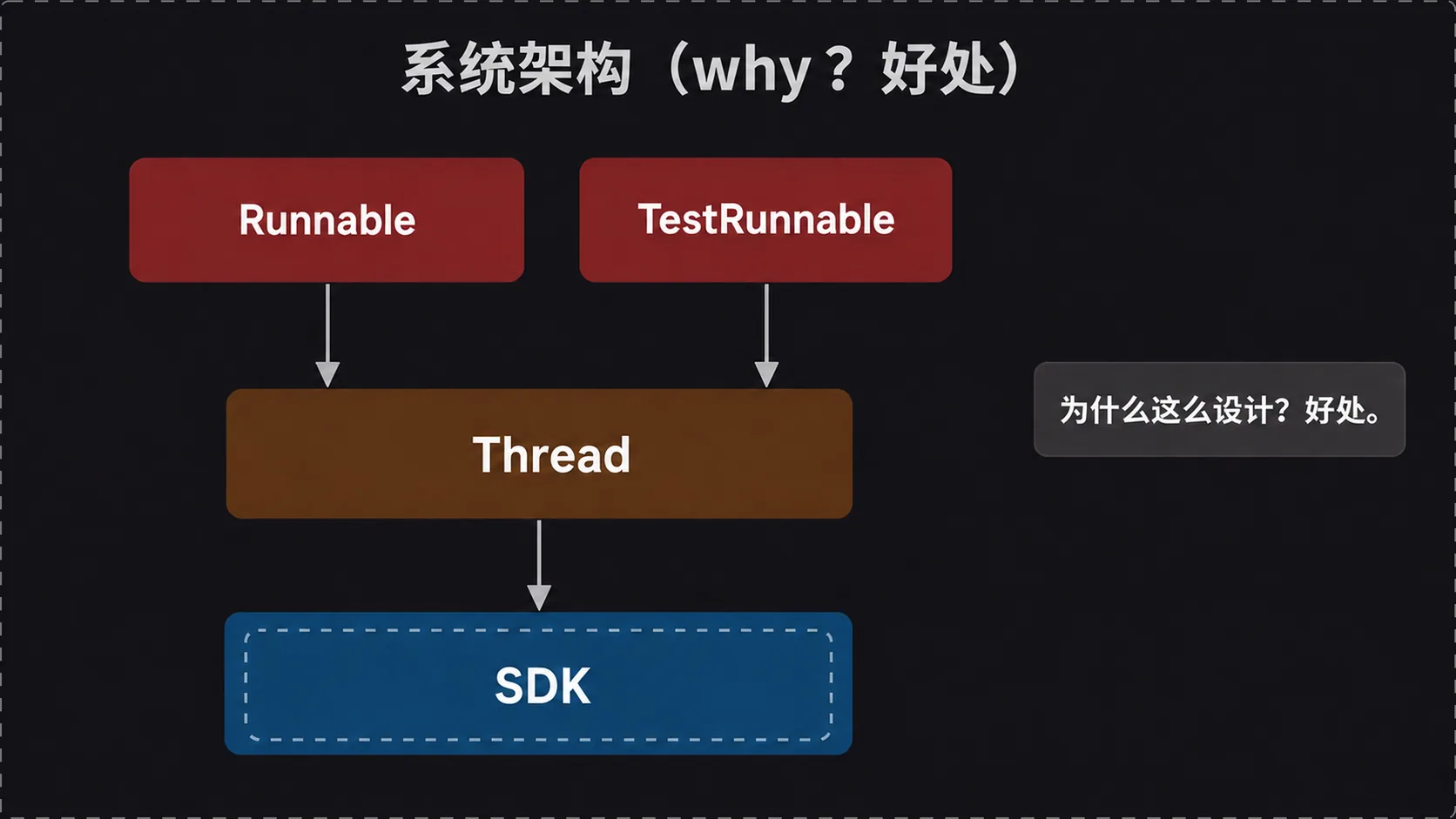

第二步，学设计思想。Activity 和 Application 为什么通过反射创建？Framework 为什么提供 Thread，而应用层只提交 Runnable？SDK 要不要自己创建上层对象，还是让调用方传进来？这些问题比背类名更有价值。MMKV 这类开源 SDK 就是现成的设计思想案例；同样的功能，大公司可能拆成三层、分别由不同的人维护，小公司则可能由一个人从头写到尾，对比着看更容易理解为什么要分层。

第三步，带着疑问分析常见问题。ANR 怎么来、7.0 的 bad token exception 为什么出现、8.0 scale canvas 为什么变了、Activity 重建后界面为什么错乱。问题越具体，源码路径越短。

第四步，动手写 SDK。资源热修复、SO 热修复、高性能日志打印库都可以做成练习。写完才知道哪些是 API 设计问题，哪些是系统限制，哪些是版本兼容成本。

版本策略要克制：学习 Framework 先固定 Android 6.0，不要今天看 8.0、明天看 12、后天又翻 master。给自己排周计划，比如一周补 Linux 内核基础，一周啃 Binder，一周读 SystemServer 启动。读源码要做笔记，否则看过和没看过差别不大。

延伸：渲染链路与跨平台

渲染这条线可以从 Surface 看起，再接 Skia、OpenGL、SurfaceFlinger。2D 里有 Skia 和 SKBitmap，3D 里绕不开 OpenGL ES，最终合成要看 SurfaceFlinger。Flutter 等跨平台方案性能好的一个原因，是它尽量绕开上层 View 体系，直接打到 native 渲染能力上。跨平台不是魔法，本质仍然是用一套上层语言和引擎去调本地能力。

结语与预告

Framework 学习的起点不是“把源码下载下来”，而是先知道分层地图、进程地图和主调用链。然后固定版本，读 frameworks/，抓 AMS/PMS/WMS/IMS，补 C/C++ 与 Linux，最后用 SDK 实战倒逼理解。这个系列会讲 C/C++ 与 Framework 源码、虚拟机、进程与系统启动、系统 App 源码；HAL 与普通驱动不在覆盖范围内，Binder 是例外，会单独细讲。下一篇从开机启动开始：init → zygote → SystemServer，这条线一通，Android 系统就不再只是一堆 API 名字。
