Android-Framework（十八）-bindService 的通信过程

@sanyinchenAndroid系统约 18 分钟400
AndroidBinderFrameworkbindService源码分析
文章内容

一次 bindService 会跨过客户端、system_server 和 Service 进程。Java 层传出的对象先写成传输结构，Binder 驱动再为目标进程建立引用。客户端提交的是 BINDER_TYPE_BINDER，其中保存对象地址与 cookie；驱动为目标进程建立 binder_ref、分配 handle，接收方此后凭 handle 发起调用。回调返回原进程时，cookie 保存的本进程地址让调用重新落到原对象上。

一、一次跨进程绑定，客户端到底交出了什么

1.1 demo 的三个角色与两次往返

示例里有三个进程。客户端是 com.example.myapplication，下文沿用“QQ 音乐进程”这个代号；AMS 运行在 system_server；MessageService 通过 android:process=":message" 运行在 com.example.myapplication:message。一次绑定包含两次请求方向的跨进程移动：客户端把绑定请求交给 AMS，AMS 再通知 Service 进程执行绑定。服务端发布 Binder 后，AMS 还会沿保存的连接回调客户端，因此观察驱动事务时会看到第三次跨进程传递。

客户端实现 ServiceConnection，在 onCreate 中发起绑定，并在 onServiceConnected 中把收到的 IBinder 包装成 UserAidl：

java
// 打开 MainActivity 类定义，并声明它实现 ServiceConnectionpublic class MainActivity extends AppCompatActivity implements ServiceConnection {    // 说明客户端需要保存 AIDL 接口，绑定成功后才能调用服务方法    // 客户端一定要获取 aidl 的实例    // 绑定成功后保存 AIDL 接口，供后续业务调用    private UserAidl userAidl;    // 创建 ServiceConnection 回调对象，接收绑定与断开事件    private ServiceConnection mServiceConn = new ServiceConnection() {        // 标记 `onServiceConnected` 覆写父类或接口中的同名方法        @Override        // 定义 `onServiceConnected`，接收服务端返回的 IBinder，并建立客户端 AIDL 代理        public void onServiceConnected(ComponentName name, IBinder service) {            // 说明 service 参数就是绑定完成后收到的服务端 IBinder            // 链接好了 service 就是服务端给我们的 IBinder            // 把服务端 IBinder 包装为 UserAidl，并保存到 userAidl            userAidl = UserAidl.Stub.asInterface(service);        // 结束 onServiceConnected 方法        }        // 标记 `onServiceDisconnected` 覆写父类或接口中的同名方法        @Override        // 定义 `onServiceDisconnected`，处理服务连接意外断开的通知        public void onServiceDisconnected(ComponentName name) {            // 说明此回调处理 Service 连接断开的情况            // 断开链接        // 结束 onServiceDisconnected 方法        }    // 结束 ServiceConnection 匿名实现，同时结束匿名对象定义    };    // 标记 `onCreate` 覆写父类或接口中的同名方法    @Override    // 定义 `onCreate`，初始化 Activity 并发起 Service 绑定    protected void onCreate(Bundle savedInstanceState) {        // 调用父类 onCreate，完成 Activity 基础初始化        super.onCreate(savedInstanceState);        // 加载 activity_main 作为当前 Activity 的界面        setContentView(R.layout.activity_main);        // 构造指向 MessageService 的显式 Intent        Intent intent = new Intent(this, MessageService.class);        // 发起绑定，BIND_AUTO_CREATE 表示目标进程不存在时由系统拉起        bindService(intent, mServiceConn, Context.BIND_AUTO_CREATE);    // 结束 onCreate 方法    }// 结束 MainActivity 类}

AIDL 只声明客户端与服务端共同认可的方法集合：

java
// 定义 `UserAidl` AIDL 接口，约定客户端可调用的方法interface UserAidl {    // 声明跨进程获取用户名的方法    String getUserName();    // 声明跨进程获取密码的方法    String getUserPassword();// 结束 UserAidl 接口}

独立进程来自 Manifest 中的 Service 声明：

xml
<!-- 开始声明 MessageService 组件 --><service    <!-- 把 Service 实现类指定为 MessageService -->    android:name=".MessageService"    <!-- 让 MessageService 运行在应用的 message 私有进程并结束组件声明 -->    android:process=":message" />

bindService 一次绑定的全局角色与四次跨进程握手（客户端进程、AMS、Service 进程与 Binder 驱动）

1.2 为什么不能直接把 ServiceConnection 递给 AMS

ServiceConnection 是应用侧的普通 Java 回调对象。它的引用值只在客户端虚拟地址空间内有效，system_server 无法解引用这段地址。框架因此增加了一层可跨进程表达的接口：IServiceConnection。客户端交给 AMS 的对象是 LoadedApk.ServiceDispatcher.InnerConnection，它继承 IServiceConnection.Stub；ServiceDispatcher 仍持有原始 ServiceConnection。AMS 调用 connected 后，请求先到 InnerConnection，再转给应用实现。

InnerConnection 用弱引用找到 ServiceDispatcher，并把连接结果继续分发：

java
        // 打开 InnerConnection 类定义，使它成为可跨进程回调的 IServiceConnection Stub        private static class InnerConnection extends IServiceConnection.Stub {            // 用弱引用保存 ServiceDispatcher，避免 InnerConnection 延长其生命周期            final WeakReference<LoadedApk.ServiceDispatcher> mDispatcher;             // 定义 `InnerConnection`，实现 `InnerConnection` 对应的处理逻辑            InnerConnection(LoadedApk.ServiceDispatcher sd) {                // 把传入的 ServiceDispatcher 包装成弱引用保存                mDispatcher = new WeakReference<LoadedApk.ServiceDispatcher>(sd);            // 结束 InnerConnection 构造函数            }             // 定义 `connected`，把 AMS 的连接结果转发给 ServiceDispatcher            public void connected(ComponentName name, IBinder service) throws RemoteException {                // 从弱引用中取出仍然存活的 ServiceDispatcher                LoadedApk.ServiceDispatcher sd = mDispatcher.get();                // 仅当 `sd != null` 成立时执行该分支                if (sd != null) {                    // 把组件名和服务 Binder 转交给 ServiceDispatcher                    sd.connected(name, service);                // 结束 if (sd != null) 分支                }            // 结束 connected 方法            }        // 结束 InnerConnection 类        }

这层转换建立了可供 AMS 调用的回调入口，但 Java 引用仍不能直接跨过进程边界。Stub 继承自 Binder，其 native 对象会被写进 Parcel，再由驱动转换成目标进程可用的 handle。

1.3 bindServiceCommon 里先做的那一步：getServiceDispatcher

ContextImpl.bindService 只负责转入公共实现。以下代码对应 ContextImpl.java 第 1283—1287 行：

java
    // 定义 `bindService`，接收绑定参数并转入 bindServiceCommon    public boolean bindService(Intent service, ServiceConnection conn,            // 补充绑定标志参数并打开 ContextImpl.bindService 方法体            int flags) {        // 检查调用是否来自 system_server，并在不合适时给出警告        warnIfCallingFromSystemProcess();        // 带上当前用户句柄调用 bindServiceCommon，并返回绑定结果        return bindServiceCommon(service, conn, flags, Process.myUserHandle());    // 结束 bindService 方法    }

bindServiceCommon 先检查 conn，再调用 mPackageInfo.getServiceDispatcher 取得 IServiceConnection sd。跨进程调用 ActivityManagerNative.getDefault().bindService 时，参数里携带的是 sd，原始 conn 没有直接进入 AMS。代码位置为 ContextImpl.java 第 1296—1329 行：

java
    // 定义 `bindServiceCommon`，把 ServiceConnection 包装为 Binder 接口并请求 AMS 绑定    private boolean bindServiceCommon(Intent service, ServiceConnection conn, int flags,            // 补充目标用户参数并打开 bindServiceCommon 方法体            UserHandle user) {        // 声明跨进程传给 AMS 的 IServiceConnection        IServiceConnection sd;        // 仅当 `conn == null` 成立时执行该分支        if (conn == null) {            // conn 为空时抛出参数异常，阻止无回调对象的绑定            throw new IllegalArgumentException("connection is null");        // 结束 if (conn == null) 分支        }        // 仅当 `mPackageInfo != null` 成立时执行该分支        if (mPackageInfo != null) {            // 用原始 ServiceConnection 和 Context 创建 ServiceDispatcher            sd = mPackageInfo.getServiceDispatcher(conn, getOuterContext(),                    // 传入主线程 Handler 与绑定标志，完成 IServiceConnection 包装                    mMainThread.getHandler(), flags);        // 结束 if (mPackageInfo != null) 分支，条件未命中时进入 else 分支        } else {            // 缺少 LoadedApk 时拒绝在 system context 中执行该绑定路径            throw new RuntimeException("Not supported in system context");        // 结束 else 分支        }        // 校验 Service Intent 是否满足跨进程调用要求        validateServiceIntent(service);        // 开始执行可能抛出异常的 bindServiceCommon 参数包装与 AMS 调用 调用        try {            // 取得当前 Activity token，供 AMS 识别绑定来源            IBinder token = getActivityToken();            // 仅当 `token == null && (flags&BIND_AUTO_CREATE` 成立时执行该分支            if (token == null && (flags&BIND_AUTO_CREATE) == 0 && mPackageInfo != null                    // 继续读取应用 targetSdkVersion，补全旧版本兼容条件                    && mPackageInfo.getApplicationInfo().targetSdkVersion                    // 确认目标版本低于 ICE_CREAM_SANDWICH 后进入兼容分支                    < android.os.Build.VERSION_CODES.ICE_CREAM_SANDWICH) {                // 为旧目标版本且无 Activity token 的调用补上 BIND_WAIVE_PRIORITY                flags |= BIND_WAIVE_PRIORITY;            // 结束 旧版本无 Activity token 的兼容分支            }            // 在 Intent 离开客户端进程前完成跨进程准备            service.prepareToLeaveProcess();            // 调用 AMS 的 bindService，并准备把返回码保存到 res            int res = ActivityManagerNative.getDefault().bindService(                // 向 AMS 传入应用线程、Activity token 与 Service Intent                mMainThread.getApplicationThread(), getActivityToken(), service,                // 解析并传入 Intent 的 MIME 类型                service.resolveTypeIfNeeded(getContentResolver()),                // 传入 IServiceConnection、绑定标志、包名和 userId，完成 AMS 调用                sd, flags, getOpPackageName(), user.getIdentifier());            // 仅当 `res < 0` 成立时执行该分支            if (res < 0) {                // AMS 返回负数时准备抛出安全异常                throw new SecurityException(                        // 把被拒绝的 Service 写入安全异常消息                        "Not allowed to bind to service " + service);            // 结束 if (res < 0) 分支            }            // 把 AMS 返回码转换为 bindService 的布尔结果            return res != 0;        // 结束 try 调用段，捕获 `RemoteException e` 后进入错误处理        } catch (RemoteException e) {            // 把跨进程 RemoteException 包装为运行时异常抛出            throw new RuntimeException("Failure from system", e);        // 结束 RemoteException e 处理分支        }    // 结束 bindServiceCommon 方法    }

追踪 Binder 对象时应从 sd 开始。应用传入的回调由 ServiceDispatcher 保存，跨进程层处理的是 InnerConnection 对应的 Stub。

二、Java 对象在 native 层长什么样

2.1 Binder() 构造函数里的 init()

IServiceConnection.Stub 最终继承 Binder。构造这个 Java 对象时，Binder() 会调用 native init()，于是 Java 实例刚创建便有了 native 侧的关联对象。Binder.java 第 199—200 行只展示了入口：

java
    // 定义 `Binder`，构造 Java Binder 对象并初始化 native 关联    public Binder() {        // 调用 native init，为 Java Binder 建立 native 侧关联        init();

这里需要区分四层表示。Java 本地端是 Binder，远端代理是 BinderProxy；native 本地端是 BBinder，远端代理是 BpBinder；写入 Parcel 后使用 flat_binder_object；进入驱动后则由 binder_node 和 binder_ref 管理所有权与引用。它们描述同一条通信关系，却不共享同一种对象布局。

2.2 android_os_Binder_init：JavaBBinderHolder 与 mObject

JNI 初始化函数创建 JavaBBinderHolder，增加强引用后，把指针写入 Java Binder 的 mObject 字段。代码位置为 android_util_Binder.cpp 第 805—815 行：

cpp
// 定义 `android_os_Binder_init`，创建 JavaBBinderHolder 并回写 Java Binderstatic void android_os_Binder_init(JNIEnv* env, jobject obj)// 打开 android_os_Binder_init 函数体{    // 分配 JavaBBinderHolder，准备保存 Java Binder 对应的 BBinder    JavaBBinderHolder* jbh = new JavaBBinderHolder();    // 仅当 `jbh == NULL` 成立时执行该分支    if (jbh == NULL) {        // holder 分配失败时向 Java 层抛出 OutOfMemoryError        jniThrowException(env, "java/lang/OutOfMemoryError", NULL);        // 内存分配失败后立即结束 Binder 初始化        return;    // 结束 if (jbh == NULL) 分支    }    // 输出 Java Binder 与 holder 地址，便于跟踪首次强引用    ALOGV("Java Binder %p: acquiring first ref on holder %p", obj, jbh);    // 为 holder 增加强引用，避免初始化后被提前释放    jbh->incStrong((void*)android_os_Binder_init);    // 把 holder 指针写入 Java Binder 的 mObject 字段    env->SetLongField(obj, gBinderOffsets.mObject, (jlong)jbh);// 结束 android_os_Binder_init 函数}

mObject 连接 Java 对象与 native 对象。对于 Java Binder，该字段指向 JavaBBinderHolder；对于 BinderProxy，它指向对应的 native Binder 对象。二者都使用 mObject，取值后的解释方式由 Java 对象的实际类型决定。

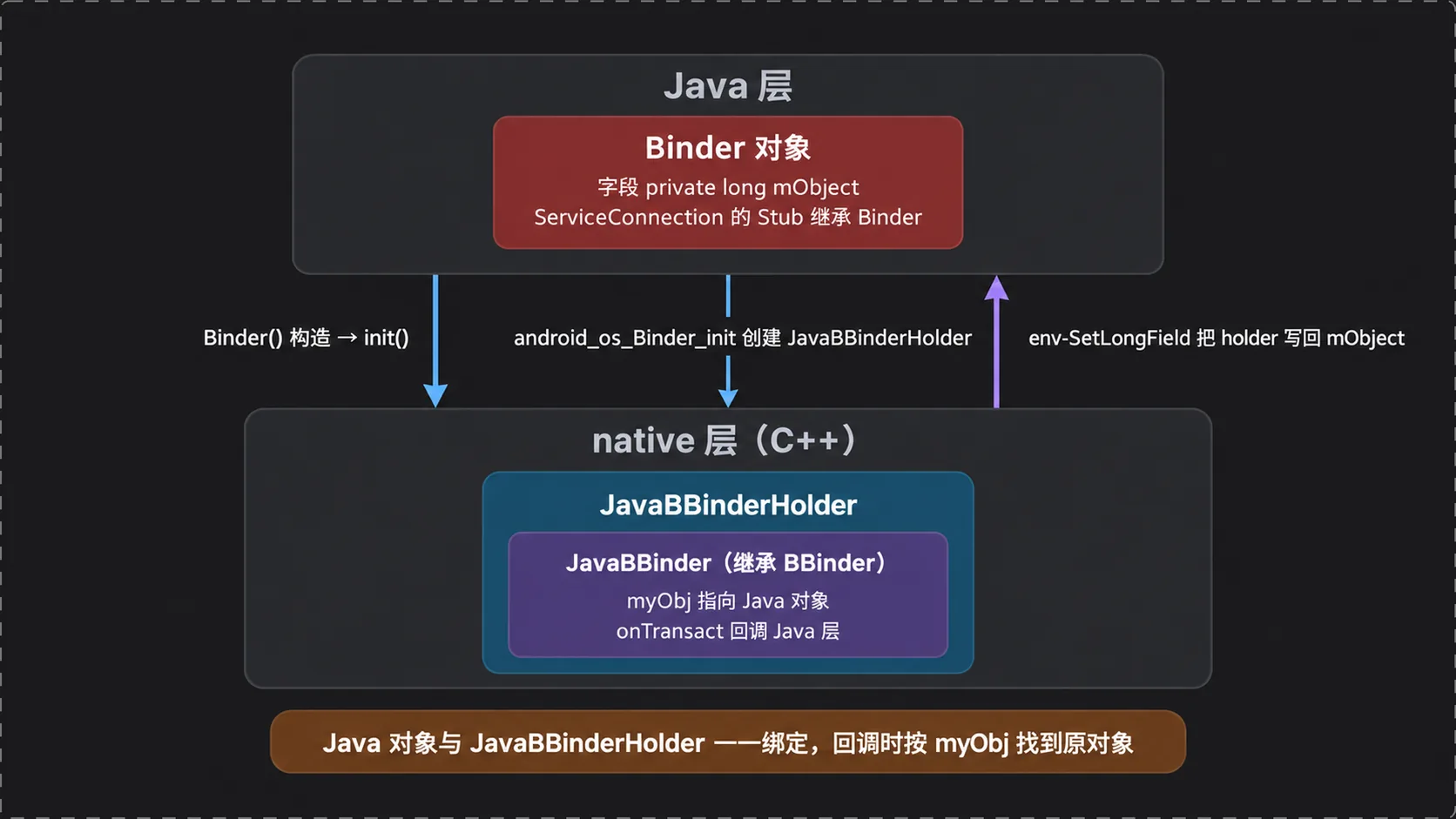

Java 层 Binder 对象与 native 层 JavaBBinderHolder 的互相持有关系

2.3 writeStrongBinder：从 Java 对象取出 BBinder，序列化为 flat_binder_object

ibinderForJavaObject 先判断传入对象属于 Binder 还是 BinderProxy。本地 Binder 通过 holder 取得 BBinder，代理对象则从 mObject 读取 native 指针。代码位置为 android_util_Binder.cpp 第 603—620 行：

cpp
// 定义 ibinderForJavaObject，按 Java 对象类型取得 native IBindersp<IBinder> ibinderForJavaObject(JNIEnv* env, jobject obj)// 打开 ibinderForJavaObject 函数体{    // Java 对象为空时直接返回空 native Binder    if (obj == NULL) return NULL;     // 仅当 `env->IsInstanceOf(obj, gBinderOffsets.mClass)` 成立时执行该分支    if (env->IsInstanceOf(obj, gBinderOffsets.mClass)) {        // 声明 holder 指针，准备读取 Java Binder 的 mObject        JavaBBinderHolder* jbh = (JavaBBinderHolder*)            // 从 Java Binder 的 mObject 字段取出 JavaBBinderHolder            env->GetLongField(obj, gBinderOffsets.mObject);        // holder 存在时取得 BBinder，否则返回空指针        return jbh != NULL ? jbh->get(env, obj) : NULL;    // 结束 if (env->IsInstanceOf(obj, gBinderOffsets.mClass)) 分支    }     // 仅当 `env->IsInstanceOf(obj, gBinderProxyOffsets.mClass)` 成立时执行该分支    if (env->IsInstanceOf(obj, gBinderProxyOffsets.mClass)) {        // 准备把 BinderProxy 的 native 指针转换为 IBinder        return (IBinder*)            // 从 BinderProxy 的 mObject 字段取出 native IBinder            env->GetLongField(obj, gBinderProxyOffsets.mObject);    // 结束 if (env->IsInstanceOf(obj, gBinderProxyOffsets.mClass)) 分支    }     // 记录无法识别为 Binder 或 BinderProxy 的 Java 对象地址    ALOGW("ibinderForJavaObject: %p is not a Binder object", obj);    // 对象既非 Binder 也非 BinderProxy 时返回空指针    return NULL;// 结束 ibinderForJavaObject 函数}

Parcel.writeStrongBinder 的 JNI 实现把这个 IBinder 交给 native Parcel：

cpp
// 定义 `android_os_Parcel_writeStrongBinder`，把 Java Binder 转为 native IBinder 后写入 Parcelstatic void android_os_Parcel_writeStrongBinder(JNIEnv* env, jclass clazz, jlong nativePtr, jobject object)// 打开 android_os_Parcel_writeStrongBinder 函数体{    // 把 Java 保存的 nativePtr 还原为 Parcel 指针    Parcel* parcel = reinterpret_cast<Parcel*>(nativePtr);    // 仅当 `parcel != NULL` 成立时执行该分支    if (parcel != NULL) {        // 取得 object 对应的 IBinder，并以强引用形式写入 Parcel        const status_t err = parcel->writeStrongBinder(ibinderForJavaObject(env, object));        // 仅当 `err != NO_ERROR` 成立时执行该分支        if (err != NO_ERROR) {            // 写入失败时把 native 错误转换为 Java 异常            signalExceptionForError(env, clazz, err);        // 结束 if (err != NO_ERROR) 分支        }    // 结束 if (parcel != NULL) 分支    }// 结束 android_os_Parcel_writeStrongBinder 函数}

客户端写入本地 Binder 时，传输结构的类型是 BINDER_TYPE_BINDER，并携带对象地址与 cookie。强引用和弱引用分别对应 Binder 与 Weak Binder 类型；驱动会在处理事务时识别这些类型，并把接收方看到的表示改成 handle。

2.4 跨进程传的是地址，地址在另一个进程里无效

flat_binder_object 中的地址可以帮助驱动确认发送进程暴露的是哪个本地 Binder，却不能交给 AMS 直接使用。进程拥有独立的虚拟地址空间，同一个数值在另一个进程中没有原对象的含义。驱动必须为这个地址建立 binder_node，再在目标进程创建指向该 node 的 binder_ref。目标进程得到的是 binder_ref.desc，也就是 handle。

这里的转换不会序列化出另一个 Java 对象。驱动保存对象归属关系，并为每个目标进程建立独立引用；Java 层随后基于该引用创建代理。

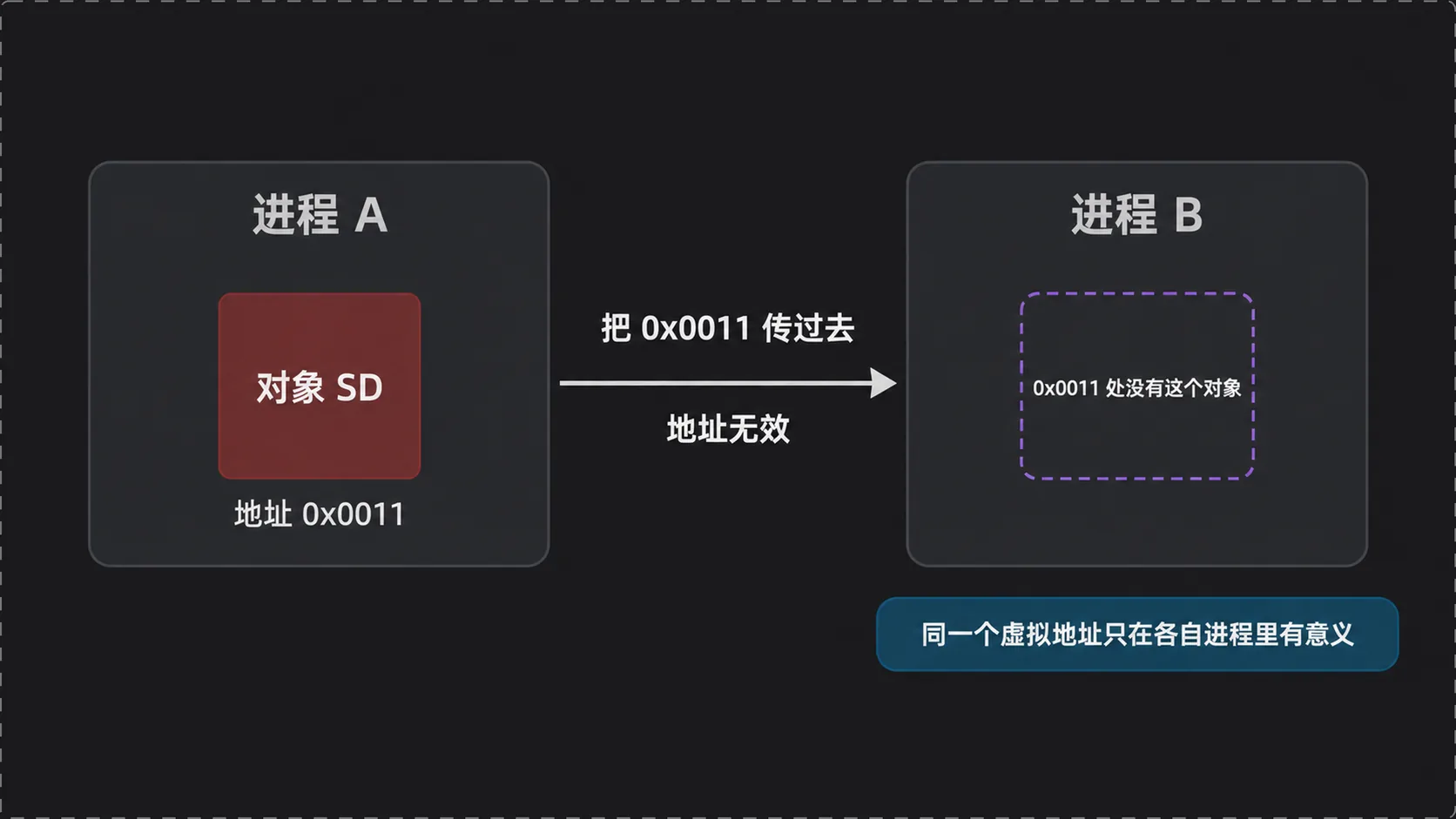

跨进程传递的地址在另一个进程里无效：同一个虚拟地址只在各自进程内有意义

三、客户端进入驱动：BINDER_TYPE_BINDER 变成 handle

3.1 transact 到 ioctl(BINDER_WRITE_READ) 的路径

native 调用沿 IPCThreadState::transact 进入 talkWithDriver。后者准备 binder_write_read：write_buffer 指向待发送命令，接收缓冲区可用时再填写 read_buffer。随后通过 ioctl(fd, BINDER_WRITE_READ, &bwr) 与驱动交换数据。IPCThreadState.cpp 第 803—846 行保留了到无读写数据时返回的位置：

cpp
// 定义 `talkWithDriver`，组织 binder_write_read 并与 Binder 驱动交换数据status_t IPCThreadState::talkWithDriver(bool doReceive)// 打开 talkWithDriver 函数体{    // 仅当 `mProcess->mDriverFD <= 0` 成立时执行该分支    if (mProcess->mDriverFD <= 0) {        // 把 `-EBADF` 作为当前函数的返回结果        return -EBADF;    // 结束 if (mProcess->mDriverFD <= 0) 分支    }        // 声明 `bwr`，保存 与 Binder 驱动交换读写缓冲区 的中间状态    binder_write_read bwr;        // 说明 needRead 用于判断输入缓冲区是否已经读空    // Is the read buffer empty?    // 把 `mIn.dataPosition() >= mIn.dataSize()` 的结果写入 `needRead`，记录输入缓冲区是否已经读空    const bool needRead = mIn.dataPosition() >= mIn.dataSize();        // 说明输入缓冲区仍有数据时暂不向驱动写入新命令    // We don't want to write anything if we are still reading    // 补充前一条说明：调用方仍在消费输入缓冲区的剩余数据    // from data left in the input buffer and the caller    // 补充前一条说明：调用方同时请求读取下一批驱动数据    // has requested to read the next data.    // 把 `(!doReceive || needRead) ? mOut.dataSize() : 0` 的结果写入 `outAvail`，决定本次允许写给驱动的字节数    const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;        // 把 `outAvail` 的结果写入 `bwr.write_size`，设置 ioctl 本次提交的写缓冲区长度    bwr.write_size = outAvail;    // 把 `(uintptr_t)mOut.data()` 的结果写入 `bwr.write_buffer`，设置 ioctl 本次提交的写缓冲区地址    bwr.write_buffer = (uintptr_t)mOut.data();     // 说明下方为本次 ioctl 配置接收缓冲区    // This is what we'll read.    // 仅当 `doReceive && needRead` 成立时执行该分支    if (doReceive && needRead) {        // 把 `mIn.dataCapacity()` 的结果写入 `bwr.read_size`，设置 ioctl 本次可接收的数据长度        bwr.read_size = mIn.dataCapacity();        // 把 `(uintptr_t)mIn.data()` 的结果写入 `bwr.read_buffer`，设置 ioctl 接收驱动数据的缓冲区地址        bwr.read_buffer = (uintptr_t)mIn.data();    // 结束 if (doReceive && needRead) 分支，条件未命中时进入 else 分支    } else {        // 把 `0` 的结果写入 `bwr.read_size`，设置 ioctl 本次可接收的数据长度        bwr.read_size = 0;        // 把 `0` 的结果写入 `bwr.read_buffer`，设置 ioctl 接收驱动数据的缓冲区地址        bwr.read_buffer = 0;    // 结束 else 分支    }     // 定义 `IF_LOG_COMMANDS`，实现 `IF_LOG_COMMANDS` 对应的处理逻辑    IF_LOG_COMMANDS() {        // 创建日志输出作用域，把本段命令详情写入 alog        TextOutput::Bundle _b(alog);        // 仅当 `outAvail != 0` 成立时执行该分支        if (outAvail != 0) {            // 输出即将发送给 Binder 驱动的命令标题并增加缩进            alog << "Sending commands to driver: " << indent;            // 把 `(const void*)bwr.write_buffer` 的结果写入 `cmds`，让命令游标指向写缓冲区起点            const void* cmds = (const void*)bwr.write_buffer;            // 把 `((const uint8_t*)cmds)+bwr.write_size` 的结果写入 `end`，计算写缓冲区末尾，作为命令解析边界            const void* end = ((const uint8_t*)cmds)+bwr.write_size;            // 按十六进制输出本次写缓冲区的完整内容            alog << HexDump(cmds, bwr.write_size) << endl;            // 逐条解析写缓冲区命令，并把游标推进到下一条命令            while (cmds < end) cmds = printCommand(alog, cmds);            // 结束命令明细输出并恢复日志缩进            alog << dedent;        // 结束 if (outAvail != 0) 分支        }        // 开始输出接收缓冲区大小及本次读写状态        alog << "Size of receive buffer: " << bwr.read_size            // 补充 needRead 与 doReceive 的值并结束状态日志            << ", needRead: " << needRead << ", doReceive: " << doReceive << endl;    // 结束 Binder 命令日志输出段    }        // 说明读写长度都为零时可以直接结束本次驱动交互    // Return immediately if there is nothing to do.    // 仅当 `(bwr.write_size == 0) && (bwr.read_size == 0)` 成立时执行该分支    if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;

驱动写侧继续进入 binder_thread_write，事务命令由 binder_transaction 处理。此时，Parcel 中的 flat_binder_object 进入 node/ref 转换阶段。

3.2 binder_get_node / binder_new_node：在本进程 nodes 树里按 ptr 查或建 binder_node

每个打开 /dev/binder 的进程都有一个 binder_proc。其中 nodes 是按本进程 Binder 地址组织的红黑树；refs_by_desc 按 handle 索引外部引用，refs_by_node 按目标 node 索引同一批引用。threads、todo 与 wait 分别保存线程状态、待处理工作和等待队列。

Linux 3.18 的 binder_proc 定义把这些进程级索引、工作队列与等待队列集中在同一个结构体中：

c
// 定义 Binder 驱动为单个用户进程维护的状态结构struct binder_proc {	// 把当前进程挂入驱动维护的 binder_proc 哈希链表	struct hlist_node proc_node;	// 按线程标识组织当前进程的 Binder 线程红黑树	struct rb_root threads;	// 按本地 Binder 地址组织当前进程导出的 binder_node 红黑树	struct rb_root nodes;	// 按 handle 组织当前进程持有的 binder_ref 红黑树	struct rb_root refs_by_desc;	// 按目标 binder_node 组织同一批 binder_ref 的红黑树	struct rb_root refs_by_node;	// 保存当前 Binder 进程的进程号	int pid;	// 保存 Binder 映射对应的用户虚拟内存区域	struct vm_area_struct *vma;	// 保存建立 Binder 映射时对应的内存描述符	struct mm_struct *vma_vm_mm;	// 保存代表该进程的任务结构	struct task_struct *tsk;	// 保存该进程打开的文件表	struct files_struct *files;	// 把延迟工作挂入驱动的 deferred_work 链表	struct hlist_node deferred_work_node;	// 记录当前进程待执行的延迟工作位标志	int deferred_work;	// 保存驱动为该进程分配的 Binder 缓冲区起始地址	void *buffer;	// 保存内核缓冲区地址到用户地址的换算偏移	ptrdiff_t user_buffer_offset; 	// 串联当前进程管理的全部 Binder 缓冲区	struct list_head buffers;	// 按地址组织当前进程的空闲 Binder 缓冲区	struct rb_root free_buffers;	// 按地址组织当前进程已经分配的 Binder 缓冲区	struct rb_root allocated_buffers;	// 记录异步事务仍可使用的缓冲区空间	size_t free_async_space; 	// 保存 Binder 映射所使用的物理页数组	struct page **pages;	// 记录该进程 Binder 映射缓冲区的总大小	size_t buffer_size;	// 标记 Binder 缓冲区是否已经释放	uint32_t buffer_free;	// 保存尚未分配给具体线程的进程级 Binder 工作	struct list_head todo;	// 供 Binder 线程在进程级工作为空时阻塞和被唤醒	wait_queue_head_t wait;	// 汇总当前 Binder 进程的驱动统计数据	struct binder_stats stats;	// 串联已经投递给用户态的死亡通知	struct list_head delivered_death;	// 保存用户态允许驱动创建的最大 Binder 线程数	int max_threads;	// 记录驱动已经请求用户态创建的线程数量	int requested_threads;	// 记录已响应创建请求并启动的线程数量	int requested_threads_started;	// 记录当前可接收进程级工作的就绪线程数	int ready_threads;	// 保存该进程 Binder 线程使用的默认调度优先级	long default_priority;	// 保存 binder_proc 对应的 debugfs 目录项	struct dentry *debugfs_entry;// 结束 binder_proc 结构体定义};

驱动在发送进程的 nodes 树中按 fp->binder 查找。没有匹配项时，binder_new_node 分配节点，将 ptr 和 cookie 写入，并插入红黑树。代码位置为 binder.c 第 862—919 行：

c
// 定义 `binder_get_node`，按对象地址从当前进程的 nodes 树查找 binder_nodestatic struct binder_node *binder_get_node(struct binder_proc *proc,					   // 补充 ptr 参数，用于接收待查找的本地 Binder 地址					   binder_uintptr_t ptr)// 打开 binder_get_node 函数体{	// 让 n 指向当前进程 nodes 红黑树的根节点	struct rb_node *n = proc->nodes.rb_node;	// 声明 node，用于保存查找或创建得到的 binder_node	struct binder_node *node; 	// 沿红黑树继续查找 `n` 对应位置	while (n) {		// 把 `rb_entry(n, struct binder_node, rb_node)` 的结果写入 `node`，保存查询或创建得到的 binder_node		node = rb_entry(n, struct binder_node, rb_node); 		// 仅当 `ptr < node->ptr` 成立时执行该分支		if (ptr < node->ptr)			// 把 `n->rb_left` 的结果写入 `n`，移动红黑树遍历游标			n = n->rb_left;		// 前一条件不成立时继续检查 `else if (ptr > node->ptr)`		else if (ptr > node->ptr)			// 把 `n->rb_right` 的结果写入 `n`，移动红黑树遍历游标			n = n->rb_right;		// 前一条件不成立时执行紧随其后的单行分支		else			// 把 `node` 作为当前函数的返回结果			return node;	// 结束 while (n) 循环	}	// 把 `NULL` 作为当前函数的返回结果	return NULL;// 结束 binder_get_node 函数} // 定义 `binder_new_node`，为本地 Binder 地址创建并登记 binder_nodestatic struct binder_node *binder_new_node(struct binder_proc *proc,					   // 补充 ptr 参数，记录新 binder_node 对应的本地 Binder 地址					   binder_uintptr_t ptr,					   // 补充 cookie 参数，保存回到本进程时恢复对象所需的地址					   binder_uintptr_t cookie)// 打开 binder_new_node 函数体{	// 让 p 指向 nodes 红黑树根指针，供插入新节点时更新链接	struct rb_node **p = &proc->nodes.rb_node;	// 初始化 parent，遍历时记录新节点的父节点	struct rb_node *parent = NULL;	// 声明 node，用于保存查找或创建得到的 binder_node；此处承接 `struct rb_node *parent = NULL;` 后的 `struct binder_node *node;`	struct binder_node *node; 	// 沿红黑树继续查找 `p` 对应位置	while (*p) {		// 把 `*p` 的结果写入 `parent`，记录当前红黑树节点，供新节点挂接		parent = *p;		// 把 `rb_entry(parent, struct binder_node, rb_node)` 的结果写入 `node`，保存查询或创建得到的 binder_node		node = rb_entry(parent, struct binder_node, rb_node); 		// 仅当 `ptr < node->ptr` 成立时执行该分支；此处承接 `node = rb_entry(parent, struct binder_node, rb_node);` 后的 `if (ptr < node->ptr)`		if (ptr < node->ptr)			// 把 `&(*p)->rb_left` 的结果写入 `p`，更新红黑树下一步查找或插入的位置			p = &(*p)->rb_left;		// 前一条件不成立时继续检查 `else if (ptr > node->ptr)`；此处承接 `p = &(*p)->rb_left;` 后的 `else if (ptr > node->ptr)`		else if (ptr > node->ptr)			// 把 `&(*p)->rb_right` 的结果写入 `p`，更新红黑树下一步查找或插入的位置			p = &(*p)->rb_right;		// 前一条件不成立时执行紧随其后的单行分支；此处承接 `p = &(*p)->rb_right;` 后的 `else`		else			// 把 `NULL` 作为当前函数的返回结果；此处承接 `else` 后的 `return NULL;`			return NULL;	// 结束 while (*p) 循环	} 	// 把 `kzalloc(sizeof(*node), GFP_KERNEL)` 的结果写入 `node`，保存查询或创建得到的 binder_node	node = kzalloc(sizeof(*node), GFP_KERNEL);	// 仅当 `node == NULL` 成立时执行该分支	if (node == NULL)		// 把 `NULL` 作为当前函数的返回结果；此处承接 `if (node == NULL)` 后的 `return NULL;`		return NULL;	// 增加 Binder node 的创建统计计数	binder_stats_created(BINDER_STAT_NODE);	// 把新 node 挂到 parent 下由 p 指定的位置	rb_link_node(&node->rb_node, parent, p);	// 对插入 node 后的 nodes 红黑树重新着色并保持平衡	rb_insert_color(&node->rb_node, &proc->nodes);	// 把 `++binder_last_id` 的结果写入 `node->debug_id`，为新 binder_node 分配递增的调试编号	node->debug_id = ++binder_last_id;	// 把 `proc` 的结果写入 `node->proc`，记录 binder_node 归属的 binder_proc	node->proc = proc;	// 把 `ptr` 的结果写入 `node->ptr`，保存本地 Binder 对象地址	node->ptr = ptr;	// 把 `cookie` 的结果写入 `node->cookie`，保存回到所属进程时恢复对象的 cookie	node->cookie = cookie;	// 把 `BINDER_WORK_NODE` 的结果写入 `node->work.type`，把 node 工作项标记为 BINDER_WORK_NODE	node->work.type = BINDER_WORK_NODE;	// 初始化 node 工作项的链表节点	INIT_LIST_HEAD(&node->work.entry);	// 初始化 node 的异步事务待办队列	INIT_LIST_HEAD(&node->async_todo);	// 开始输出新建 binder_node 的内部引用调试日志	binder_debug(BINDER_DEBUG_INTERNAL_REFS,		     // 设置日志格式，依次记录进程、node id、ptr 与 cookie		     "%d:%d node %d u%016llx c%016llx created\n",		     // 向调试日志传入进程 pid、线程 pid 与 node 调试编号		     proc->pid, current->pid, node->debug_id,		     // 向调试日志传入 node 的 ptr 与 cookie 地址值		     (u64)node->ptr, (u64)node->cookie);	// 把 `node` 作为当前函数的返回结果；此处承接 `(u64)node->ptr, (u64)node->cookie);` 后的 `return node;`	return node;// 结束 binder_new_node 函数}

ptr 来自本地对象的弱引用控制块地址，cookie 来自本地对象自身的地址，二者本来就是两个不同对象的地址，不会重合。ptr 只用于驱动内部按地址查找或建立 binder_node；事务回到对象所属进程时，真正用来恢复本地对象的是 cookie。flatten_binder 写入这两个字段时就明确区分了来源：

cpp
        // 本地 Binder 没有已登记 handle 时写入本地对象分支        } else {            // 把传输对象标记为本地强 Binder            obj.type = BINDER_TYPE_BINDER;            // 把本地对象的弱引用控制块地址写入 binder 字段            obj.binder = reinterpret_cast<uintptr_t>(local->getWeakRefs());            // 把本地 Binder 对象自身地址写入 cookie 字段            obj.cookie = reinterpret_cast<uintptr_t>(local);        // 结束本地 Binder 对象序列化分支        }

3.3 binder_get_ref_for_node：在目标进程建 binder_ref，desc 就是 handle

node 属于 Binder 对象所在进程。AMS 要引用这个 node，驱动就在 AMS 的 binder_proc 中创建 binder_ref。binder_get_ref_for_node 先按 node 查 refs_by_node；不存在时分配新 ref，并为它计算 desc。service manager 使用 0，普通引用从 1 开始递增：

c
// 定义 `binder_get_ref_for_node`，在目标进程创建指向 node 的 binder_refstatic struct binder_ref *binder_get_ref_for_node(struct binder_proc *proc,						  // 补充 node 参数，指定目标进程需要引用的 Binder 节点						  struct binder_node *node)// 打开 binder_get_ref_for_node 函数体{	// 声明 n，用于遍历 refs_by_desc 红黑树	struct rb_node *n;	// 让 p 指向目标进程 refs_by_node 红黑树的根指针	struct rb_node **p = &proc->refs_by_node.rb_node;	// 初始化 parent，记录新 binder_ref 的插入父节点	struct rb_node *parent = NULL;	// 声明 ref 与 new_ref，分别保存遍历结果和待创建引用	struct binder_ref *ref, *new_ref; 	// 沿红黑树继续查找 `p` 对应位置	while (*p) {		// 把 `*p` 的结果写入 `parent`，记录当前红黑树节点，供新节点挂接		parent = *p;		// 把 `rb_entry(parent, struct binder_ref, rb_node_node)` 的结果写入 `ref`，保存按 node 或 handle 查到的 binder_ref		ref = rb_entry(parent, struct binder_ref, rb_node_node); 		// 仅当 `node < ref->node` 成立时执行该分支		if (node < ref->node)			// 把 `&(*p)->rb_left` 的结果写入 `p`，更新红黑树下一步查找或插入的位置			p = &(*p)->rb_left;		// 前一条件不成立时继续检查 `else if (node > ref->node)`		else if (node > ref->node)			// 把 `&(*p)->rb_right` 的结果写入 `p`，更新红黑树下一步查找或插入的位置			p = &(*p)->rb_right;		// 前一条件不成立时执行紧随其后的单行分支		else			// 把 `ref` 作为当前函数的返回结果			return ref;	// 结束 while (*p) 循环	}	// 把 `kzalloc(sizeof(*ref), GFP_KERNEL)` 的结果写入 `new_ref`，保存目标进程中新建或复用的 binder_ref	new_ref = kzalloc(sizeof(*ref), GFP_KERNEL);	// 仅当 `new_ref == NULL` 成立时执行该分支	if (new_ref == NULL)		// 把 `NULL` 作为当前函数的返回结果		return NULL;	// 增加 Binder ref 的创建统计计数	binder_stats_created(BINDER_STAT_REF);	// 把 `++binder_last_id` 的结果写入 `new_ref->debug_id`，为新 binder_ref 分配递增的调试编号	new_ref->debug_id = ++binder_last_id;	// 把 `proc` 的结果写入 `new_ref->proc`，记录 binder_ref 所属的目标进程	new_ref->proc = proc;	// 把 `node` 的结果写入 `new_ref->node`，让 binder_ref 指向被引用的 binder_node	new_ref->node = node;	// 把 new_ref 按 node 索引挂入目标位置	rb_link_node(&new_ref->rb_node_node, parent, p);	// 重新平衡目标进程的 refs_by_node 红黑树	rb_insert_color(&new_ref->rb_node_node, &proc->refs_by_node); 	// 把 `(node == binder_context_mgr_node) ? 0 : 1` 的结果写入 `new_ref->desc`，设置目标进程内使用的 handle 值	new_ref->desc = (node == binder_context_mgr_node) ? 0 : 1;	// 按 desc 顺序遍历 refs_by_desc，为新引用寻找可用 handle	for (n = rb_first(&proc->refs_by_desc); n != NULL; n = rb_next(n)) {		// 把 `rb_entry(n, struct binder_ref, rb_node_desc)` 的结果写入 `ref`，保存按 node 或 handle 查到的 binder_ref		ref = rb_entry(n, struct binder_ref, rb_node_desc);		// 仅当 `ref->desc > new_ref->desc` 成立时执行该分支		if (ref->desc > new_ref->desc)			// 发现 handle 空档后停止遍历 refs_by_desc			break;		// 把 `ref->desc + 1` 的结果写入 `new_ref->desc`，设置目标进程内使用的 handle 值		new_ref->desc = ref->desc + 1;	// 结束 refs_by_desc 的 handle 分配循环	}

同一个 node 进入不同进程时，各进程分别分配 desc。因此 handle 是进程内的引用编号，不是 Binder 对象的全局编号。

3.4 flat_binder_object

binder_transaction 的 Binder 分支把发送进程的地址表示换成目标进程的引用表示。它先查找或创建 node，核对 cookie，再调用 binder_get_ref_for_node(target_proc, node)。强 Binder 的 type 变成 BINDER_TYPE_HANDLE，handle 填入 ref->desc；弱 Binder 则对应弱 handle。代码位置为 binder.c 第 1528—1568 行：

c
		// 处理 `BINDER_TYPE_BINDER` 类型的 flat_binder_object		case BINDER_TYPE_BINDER:		// 处理 `BINDER_TYPE_WEAK_BINDER` 类型的 flat_binder_object		case BINDER_TYPE_WEAK_BINDER: {			// 声明 ref，用于保存目标进程中指向当前 node 的引用			struct binder_ref *ref;			// 按 fp->binder 地址查询发送进程已有的 binder_node			struct binder_node *node = binder_get_node(proc, fp->binder); 			// nodes 树未找到对象时进入 binder_node 创建流程			if (node == NULL) {				// 把 `binder_new_node(proc, fp->binder, fp->cookie)` 的结果写入 `node`，保存查询或创建得到的 binder_node				node = binder_new_node(proc, fp->binder, fp->cookie);				// binder_node 分配失败时准备返回错误				if (node == NULL) {					// 把 `BR_FAILED_REPLY` 的结果写入 `return_error`，记录事务失败码，供错误路径返回给发送方					return_error = BR_FAILED_REPLY;					// 跳转到 `err_binder_new_node_failed`，统一执行当前错误清理路径					goto err_binder_new_node_failed;				// 结束 binder_node 创建失败分支				}				// 把 `fp->flags & FLAT_BINDER_FLAG_PRIORITY_MASK` 的结果写入 `node->min_priority`，保存发送对象允许的最低调度优先级				node->min_priority = fp->flags & FLAT_BINDER_FLAG_PRIORITY_MASK;				// 把 `!!(fp->flags & FLAT_BINDER_FLAG_ACCEPTS_FDS)` 的结果写入 `node->accept_fds`，记录该 Binder 节点是否接受文件描述符				node->accept_fds = !!(fp->flags & FLAT_BINDER_FLAG_ACCEPTS_FDS);			// 结束 查无 binder_node 后的创建分支			}			// 仅当 `fp->cookie != node->cookie` 成立时执行该分支			if (fp->cookie != node->cookie) {				// 开始记录 ptr 对应 node 与本次 cookie 不一致的用户错误				binder_user_error("%d:%d sending u%016llx node %d, cookie mismatch %016llx != %016llx\n",					// 向错误日志传入发送进程 pid 与当前 Binder 线程 pid					proc->pid, thread->pid,					// 向错误日志传入 Binder 地址与 node 调试编号					(u64)fp->binder, node->debug_id,					// 向错误日志传入本次 cookie 与 node 已保存的 cookie					(u64)fp->cookie, (u64)node->cookie);				// 把 `BR_FAILED_REPLY` 的结果写入 `return_error`，记录事务失败码，供错误路径返回给发送方；此处承接 `(u64)fp->cookie, (u64)node->cookie);` 后的 `return_error = BR_FAILED_REPLY;`				return_error = BR_FAILED_REPLY;				// 跳转到 `err_binder_get_ref_for_node_failed`，统一执行当前错误清理路径				goto err_binder_get_ref_for_node_failed;			// 结束 if (fp->cookie != node->cookie) 分支			}			// 把 `binder_get_ref_for_node(target_proc, node)` 的结果写入 `ref`，保存按 node 或 handle 查到的 binder_ref			ref = binder_get_ref_for_node(target_proc, node);			// 仅当 `ref == NULL` 成立时执行该分支			if (ref == NULL) {				// 把 `BR_FAILED_REPLY` 的结果写入 `return_error`，记录事务失败码，供错误路径返回给发送方；此处承接 `if (ref == NULL) {` 后的 `return_error = BR_FAILED_REPLY;`				return_error = BR_FAILED_REPLY;				// 跳转到 `err_binder_get_ref_for_node_failed`，统一执行当前错误清理路径；此处承接 `return_error = BR_FAILED_REPLY;` 后的 `goto err_binder_get_ref_for_node_failed;`				goto err_binder_get_ref_for_node_failed;			// 结束 if (ref == NULL) 分支			}			// 仅当 `fp->type == BINDER_TYPE_BINDER` 成立时执行该分支			if (fp->type == BINDER_TYPE_BINDER)				// 把 `BINDER_TYPE_HANDLE` 的结果写入 `fp->type`，改写 flat_binder_object 的对象类型				fp->type = BINDER_TYPE_HANDLE;			// 前一条件不成立时执行紧随其后的单行分支			else				// 把 `BINDER_TYPE_WEAK_HANDLE` 的结果写入 `fp->type`，改写 flat_binder_object 的对象类型				fp->type = BINDER_TYPE_WEAK_HANDLE;			// 把 `ref->desc` 的结果写入 `fp->handle`，把目标进程的 handle 写入传输对象			fp->handle = ref->desc;			// 按强 handle 或弱 handle 类型增加目标 binder_ref 的引用			binder_inc_ref(ref, fp->type == BINDER_TYPE_HANDLE,				       // 把可能产生的引用工作项关联到当前线程 todo 队列				       &thread->todo); 			// 记录本次事务从 binder_node 转为 binder_ref 的跟踪事件			trace_binder_transaction_node_to_ref(t, node, ref);			// 开始输出 node 转 ref 的事务调试日志			binder_debug(BINDER_DEBUG_TRANSACTION,				     // 设置日志格式，展示 node 地址到 ref handle 的映射				     "        node %d u%016llx -> ref %d desc %d\n",				     // 向事务日志传入 node 调试编号与本地对象地址				     node->debug_id, (u64)node->ptr,				     // 向事务日志传入 ref 调试编号与分配出的 handle				     ref->debug_id, ref->desc);		// 结束 BINDER_TYPE_BINDER 与 BINDER_TYPE_WEAK_BINDER 的转换分支，并退出 switch		} break;

改写后的对象随事务进入 AMS。AMS 不需要，也不能访问客户端的原始地址；handle 已经能在 AMS 自己的 refs_by_desc 中定位 binder_ref，后者继续指向客户端拥有的 binder_node。

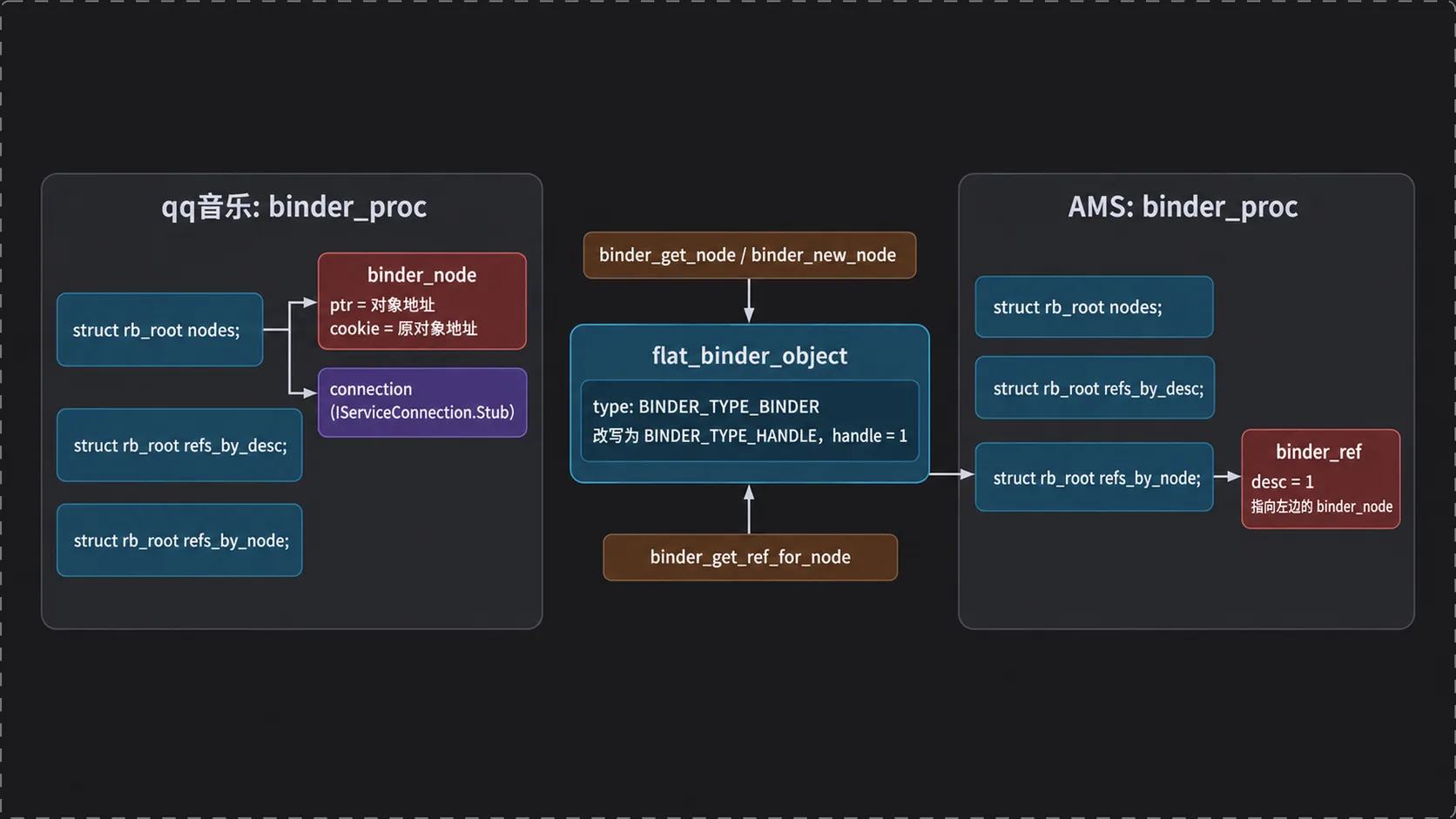

客户端提交 BINDER_TYPE_BINDER：驱动在本进程建 binder_node、在目标进程建 binder_ref 并改写成 handle

3.5 唤醒目标进程

完成对象转换后，驱动把事务工作加入目标 todo，把完成通知加入发送线程的 todo。目标存在等待队列时，wake_up_interruptible(target_wait) 唤醒接收线程。代码位置为 binder.c 第 1675—1681 行：

c
	// 把目标工作项标记为 Binder 事务	t->work.type = BINDER_WORK_TRANSACTION;	// 把事务工作追加到目标线程或进程的 todo 队列	list_add_tail(&t->work.entry, target_list);	// 把发送方完成项标记为事务完成通知	tcomplete->type = BINDER_WORK_TRANSACTION_COMPLETE;	// 把完成通知加入发送线程的 todo 队列	list_add_tail(&tcomplete->entry, &thread->todo);	// 仅当 `target_wait` 成立时执行该分支	if (target_wait)		// 唤醒等待在目标队列上的 Binder 线程		wake_up_interruptible(target_wait);	// 事务与完成通知入队后结束 binder_transaction	return;

此时“发给 AMS”已有精确含义：数据被放入 AMS 对应的待处理队列，阻塞中的 Binder 线程在唤醒条件满足后继续读取。

四、AMS 侧：handle 又变回 Java 对象

4.1 binder_thread_read 读到 BINDER_TYPE_HANDLE

AMS 的 Binder 线程从驱动读取事务。flat_binder_object 此时携带 BINDER_TYPE_HANDLE，驱动可以用 handle 在 AMS 的 refs_by_desc 树中取得 binder_ref，并沿 ref->node 找到客户端创建的 node。用户空间拿到的是对远端 node 的引用表达，不会获得可直接解引用的客户端地址。

这次翻译（fp->type 改写成 BINDER_TYPE_HANDLE、fp->handle = ref->desc）已经在 3.4 节的 binder_transaction 写路径里完成，binder_thread_read 只是把改写后的数据交给 AMS 用户态，本身不会再查一次 refs_by_desc。

4.2 BpBinder 与 BinderProxy：javaObjectForIBinder 创建代理

native 层为 handle 创建 BpBinder，对象内部保存这个 handle。JNI 再由 javaObjectForIBinder 把 native IBinder 表示转换为 Java 对象；远端 Binder 在 Java 层表现为 BinderProxy，其 mObject 指回 native 对象。AMS 最终拿到 Java 可持有的代理，实际调用仍需经过 BpBinder 和驱动。

ProcessState::getStrongProxyForHandle 为 handle 创建 BpBinder，并把它缓存到 handle 表项中：

cpp
            // 用当前 handle 创建 native 层的 BpBinder 代理            b = new BpBinder(handle);             // 把新建的 BpBinder 缓存到对应 handle 表项            e->binder = b;            // 代理创建成功时保存它的弱引用控制块            if (b) e->refs = b->getWeakRefs();            // 把 BpBinder 作为本次查找的强引用结果            result = b;

javaObjectForIBinder 随后创建 Java 层 BinderProxy，并把 native IBinder 地址写入它的 mObject：

cpp
    // 调用 BinderProxy 构造函数创建 Java 代理对象    object = env->NewObject(gBinderProxyOffsets.mClass, gBinderProxyOffsets.mConstructor);    // 仅在 BinderProxy 创建成功时继续绑定 native 对象    if (object != NULL) {        // 记录为 native Binder 新建 Java 代理对象的调试信息        LOGDEATH("objectForBinder %p: created new proxy %p !\n", val.get(), object);        // 说明 BinderProxy 会持有 native 对象引用        // The proxy holds a reference to the native object.        // 把 native IBinder 地址写入 BinderProxy 的 mObject 字段        env->SetLongField(object, gBinderProxyOffsets.mObject, (jlong)val.get());        // 增加 native 对象的强引用，确保 BinderProxy 存活期间对象有效        val->incStrong((void*)javaObjectForIBinder);

代理不会复制客户端 InnerConnection 的字段。它只保留指向远端 node 的引用，方法参数和事务码由 AIDL 生成代码封装。

4.3 再包一层 IServiceConnection.Stub.Proxy

AMS 方法签名要求 IServiceConnection，所以 AIDL 的 asInterface 会基于 BinderProxy 建立 IServiceConnection.Stub.Proxy。这个 Proxy 实现接口方法，内部持有远端 IBinder；调用 connected 时，它负责写 Parcel 并触发下一次 Binder 事务。

IServiceConnection 被声明为 oneway。AMS 发出 connected 后不等待客户端返回：

java
// 声明 `IServiceConnection` 为 oneway 接口，使 connected 调用无需等待返回oneway interface IServiceConnection {    // 声明无需等待返回的连接完成回调，并携带组件名和服务 Binder    void connected(in ComponentName name, IBinder service);// 结束 IServiceConnection 接口}

课程中的 testClick 还显式调用 IServiceConnection.Stub.asInterface(mBinder) 取得代理，再执行 connected(null, mBinder) 观察回调路径；调试器里第二个参数显示为 BpBinder(20)。

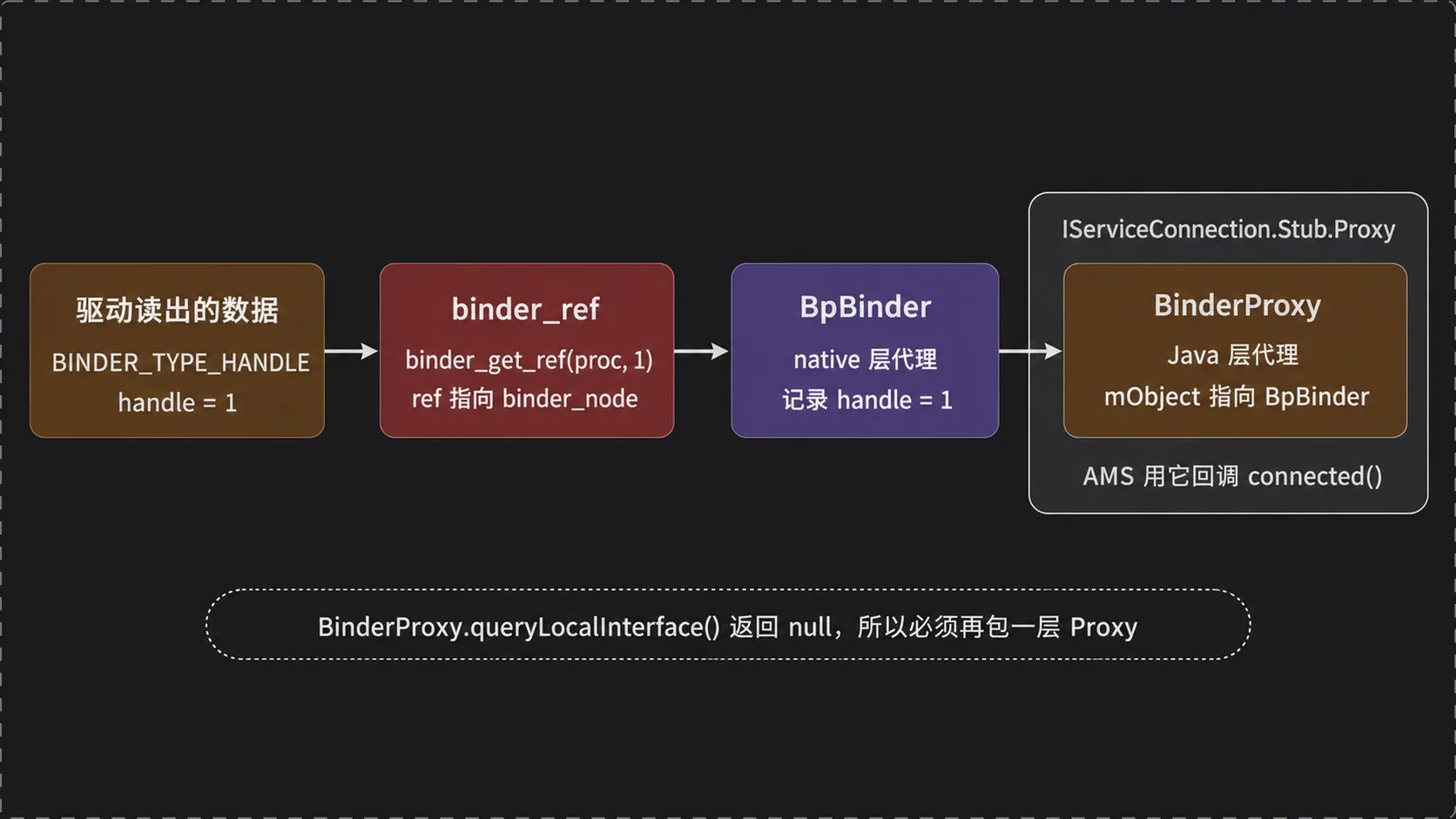

AMS 侧 handle 变回 Java 对象：binder_ref 到 BpBinder、BinderProxy，再到 IServiceConnection.Stub.Proxy

五、AMS 请求绑定：第二次跨进程与 node 的复制

5.1 AMS.bindService → bindServiceLocked → requestServiceBindingLocked

客户端代理调用到达 system_server 后，入口是 ActivityManagerService.bindService。它检查调用者与参数，在 AMS 锁内转入 mServices.bindServiceLocked：

java
    // 定义 `bindService`，接收绑定参数并转入 bindServiceCommon    public int bindService(IApplicationThread caller, IBinder token, Intent service,            // 补充 MIME 类型、连接代理、绑定标志与调用包名参数            String resolvedType, IServiceConnection connection, int flags, String callingPackage,            // 补充 userId，并声明该入口可能抛出 TransactionTooLargeException            int userId) throws TransactionTooLargeException {        // 拒绝隔离进程调用 AMS.bindService        enforceNotIsolatedCaller("bindService");         // 说明下方检查用于拒绝 Intent 携带并泄漏文件描述符        // Refuse possible leaked file descriptors        // 仅当 `service != null && service.hasFileDescriptors() == true` 成立时执行该分支        if (service != null && service.hasFileDescriptors() == true) {            // Intent 携带文件描述符时抛出参数异常            throw new IllegalArgumentException("File descriptors passed in Intent");        // 结束 if (service != null && service.hasFileDescriptors() == true) 分支        }         // 仅当 `callingPackage == null` 成立时执行该分支        if (callingPackage == null) {            // 调用包名为空时抛出参数异常            throw new IllegalArgumentException("callingPackage cannot be null");        // 结束 if (callingPackage == null) 分支        }         // 定义 `synchronized`，实现 `synchronized` 对应的处理逻辑        synchronized(this) {            // 在 AMS 锁内把绑定请求转给 ActiveServices            return mServices.bindServiceLocked(caller, token, service,                    // 补齐类型、连接、标志、包名与 userId，并返回绑定结果                    resolvedType, connection, flags, callingPackage, userId);        // 结束 AMS 同步锁保护段        }    // 结束 bindService 方法    }

服务记录准备好后，requestServiceBindingLocked 通过应用线程调度 scheduleBindService，让 Service 进程执行绑定。代码位置为 ActiveServices.java 第 1171—1181 行：

java
        // 仅当 `(!i.requested || rebind) && i.apps.size() > 0` 成立时执行该分支        if ((!i.requested || rebind) && i.apps.size() > 0) {            // 开始执行可能抛出异常的 AMS 调度 Service 执行 onBind 调用            try {                // 把 Service 标记为正在执行 bind，纳入执行超时管理                bumpServiceExecutingLocked(r, execInFg, "bind");                // 把目标进程状态至少提升到 SERVICE 级别                r.app.forceProcessStateUpTo(ActivityManager.PROCESS_STATE_SERVICE);                // 通过应用线程安排 Service 进程执行绑定                r.app.thread.scheduleBindService(r, i.intent.getIntent(), rebind,                        // 把目标进程上报状态作为 scheduleBindService 的最后参数                        r.app.repProcState);                // 仅当 `!rebind` 成立时执行该分支                if (!rebind) {                    // 首次绑定请求发出后记录 requested 状态                    i.requested = true;                // 结束 if (!rebind) 分支                }                // 记录当前 IntentBindRecord 已完成绑定调度                i.hasBound = true;                // 清除重新绑定标记，等待本次绑定结果                i.doRebind = false;

android:process=":message" 使目标成为独立的 Service 进程。这次事务的方向是 system_server 到 com.example.myapplication:message。

5.2 目标进程由事务的 target handle 决定

这次事务的目标由 handle 指定。binder_transaction 用 tr 里的 target handle 在发送进程的 refs 表中查找 binder_ref，再由 ref 找到 binder_node；target_node->proc 就是目标进程。binder.c 第 1374—1394 行给出了这条目标解析路径：

c
	// 事务没有直接指定本地 binder_node 时按 handle 解析目标	} else {		// 非零 target handle 表示目标是发送进程持有的远端引用		if (tr->target.handle) {			// 声明 ref，用于保存 target handle 对应的 binder_ref			struct binder_ref *ref; 			// 在发送进程的引用表中查找 target handle			ref = binder_get_ref(proc, tr->target.handle);			// target handle 无法解析时进入失败分支			if (ref == NULL) {				// 记录事务使用无效目标 handle 的错误				binder_user_error("%d:%d got transaction to invalid handle\n",					// 向错误日志传入发送进程和 Binder 线程的 pid					proc->pid, thread->pid);				// 把无效目标 handle 标记为事务失败				return_error = BR_FAILED_REPLY;				// 跳转到无效目标 handle 的统一清理路径				goto err_invalid_target_handle;			// 结束 target handle 无法解析的失败分支			}			// 通过 binder_ref 取得事务真正指向的 binder_node			target_node = ref->node;		// target handle 为零时改用 Binder 上下文管理节点		} else {			// 取得驱动登记的 Binder 上下文管理节点			target_node = binder_context_mgr_node;			// 上下文管理节点尚未建立时进入死亡回复分支			if (target_node == NULL) {				// 把缺少上下文管理节点标记为目标已死亡				return_error = BR_DEAD_REPLY;				// 跳转到无上下文管理节点的统一清理路径				goto err_no_context_mgr_node;			// 结束上下文管理节点为空的失败分支			}		// 结束 target handle 是否为零的目标选择分支		}		// 把目标 binder_node 的调试编号写入事务日志条目		e->to_node = target_node->debug_id;		// 由目标 binder_node 的归属确定接收事务的 binder_proc		target_proc = target_node->proc;

这次 AMS 传给 Service 进程的本地对象是 ServiceRecord token，在 5.1 引用的 requestServiceBindingLocked 里就是 r。它是 AMS 自己新建、尚未导出过的对象，所以走第三节的 BINDER_TYPE_BINDER 路径：驱动在 AMS 的 nodes 树建立 node，在 Service 进程建立 ref，并分配该进程自己的 handle。

目标进程确定、ServiceRecord token 完成 node/ref 转换后，Service 进程才能接收 scheduleBindService 并进入后续绑定流程。

5.3 三个进程各自的三棵红黑树

QQ 音乐进程、AMS 与 QQ 音乐 message 进程各有一个 binder_proc，也各有自己的 nodes、refs_by_desc、refs_by_node。nodes 记录本进程向外暴露的本地 Binder；两棵 refs 树从 handle 和 node 两个索引方向维护远端引用。

因此，课程中某个进程显示 handle 1、另一个进程显示 handle 2，并不矛盾。数字只需在所属进程的 refs_by_desc 命名空间内唯一。跨进程关系由 binder_ref.node 指向共同 node，而不是依赖 handle 数值一致。

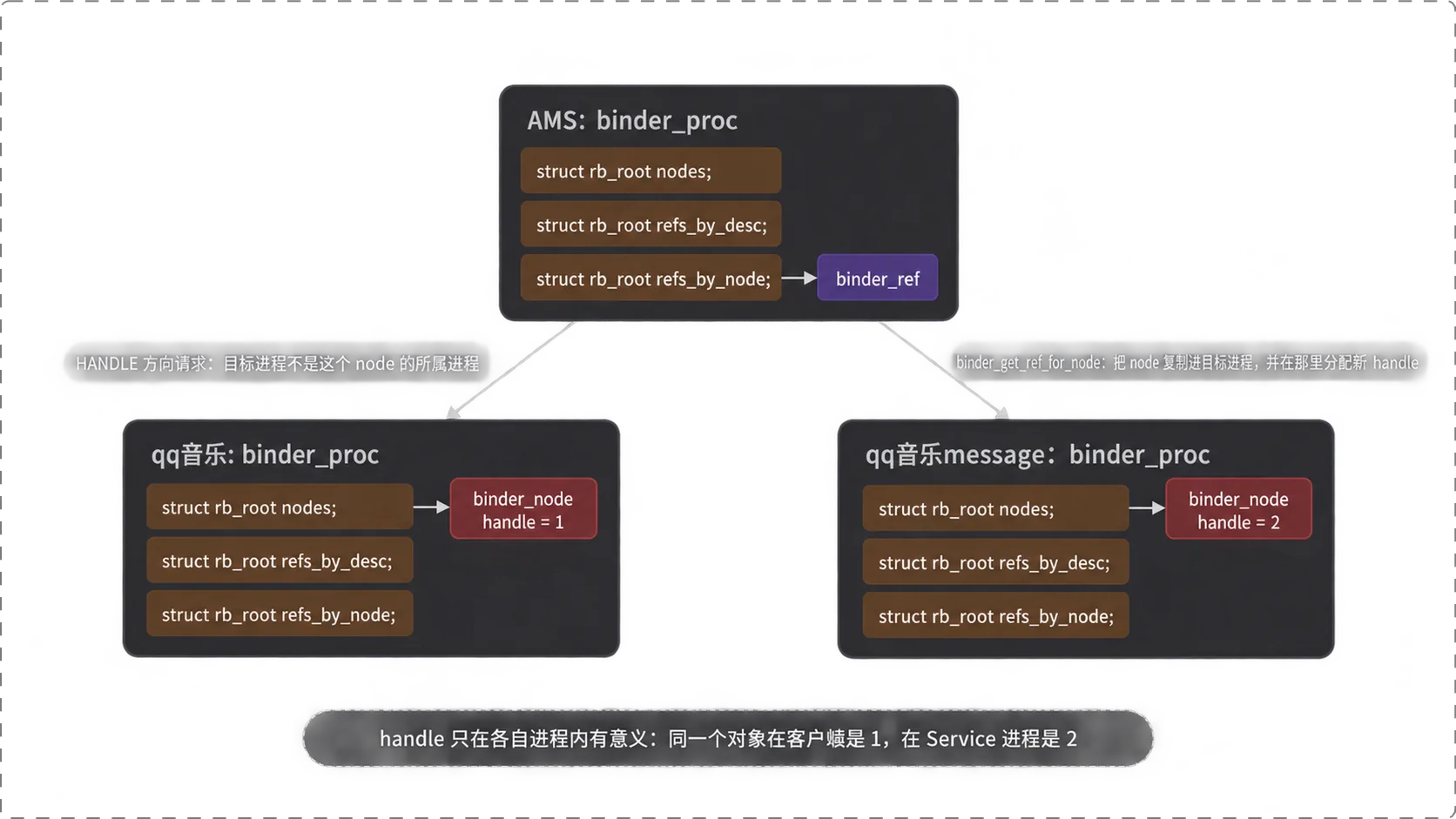

三个进程各自的 binder_proc 与三棵红黑树：同一个 node 在客户端与 Service 进程里对应各自的 handle

六、服务端回传：publishService 与第三次跨进程

6.1 MessageService.onBind 返回 mBinder

Service 进程收到 scheduleBindService 后创建 Service 并调用 onBind。示例返回的 mBinder 是 UserAidl.Stub 实例，它同样继承 Binder，所以返回 AMS 时仍从 BINDER_TYPE_BINDER 开始走 node/ref 转换：

java
// 打开 MessageService 类定义，使它作为独立进程中的 Service 实现public class MessageService extends Service {    // 标记 `onBind` 覆写父类或接口中的同名方法    @Override    // 定义 `onBind`，把服务端的 UserAidl Stub 返回给绑定方    public IBinder onBind(Intent intent) {        // 把 UserAidl.Stub 实例作为 onBind 的结果返回        return mBinder;    // 结束 onBind 方法    }    // 创建固定的 UserAidl Stub，承接客户端远程调用    private final UserAidl.Stub mBinder = new UserAidl.Stub() {        // 标记 `getUserName` 覆写父类或接口中的同名方法        @Override        // 定义 `getUserName`，向客户端返回示例用户名        public String getUserName() throws RemoteException {            // 返回示例中约定的用户名 Darren@163.com            return "Darren@163.com";        // 结束 getUserName 方法        }        // 标记 `getUserPassword` 覆写父类或接口中的同名方法        @Override        // 定义 `getUserPassword`，声明密码查询接口，方法体仍待核实        public String getUserPassword() throws RemoteException {            // 标明 getUserPassword 的实现信息不完整，不能据此补写业务逻辑            // 课程里没有给出该方法的完整实现，返回值待核实            // 保留 null 返回值，不推断缺失的方法实现            return null;        // 结束 getUserPassword 方法        }    // 结束 UserAidl.Stub 匿名实现，同时结束匿名对象定义    };// 结束 MessageService 类}

getUserName() 返回 "Darren@163.com"。课程没有给出 getUserPassword() 的完整实现，示例里只保留了 return null 和“待核实”注释，不能据此推断服务逻辑。

6.2 publishService → publishServiceLocked → conn.connected

Service 进程通过 publishService 把 mBinder 发回 AMS。AMS 入口检查文件描述符和 token，再交给 publishServiceLocked：

java
    // 定义 `publishService`，校验服务 Binder 后交给 ActiveServices 发布    public void publishService(IBinder token, Intent intent, IBinder service) {        // 说明下方检查用于拒绝 Intent 携带并泄漏文件描述符        // Refuse possible leaked file descriptors        // 仅当 `intent != null && intent.hasFileDescriptors() == true` 成立时执行该分支        if (intent != null && intent.hasFileDescriptors() == true) {            // 抛出 `IllegalArgumentException`，终止当前调用路径            throw new IllegalArgumentException("File descriptors passed in Intent");        // 结束 if (intent != null && intent.hasFileDescriptors() == true) 分支        }         // 定义 `synchronized`，实现 `synchronized` 对应的处理逻辑        synchronized(this) {            // 仅当 `!(token instanceof ServiceRecord)` 成立时执行该分支            if (!(token instanceof ServiceRecord)) {                // token 不是 ServiceRecord 时拒绝发布服务                throw new IllegalArgumentException("Invalid service token");            // 结束 if (!(token instanceof ServiceRecord)) 分支            }            // 把合法 token、Intent 和服务 Binder 交给 ActiveServices 发布            mServices.publishServiceLocked((ServiceRecord)token, intent, service);        // 结束 AMS 同步锁保护段        }    // 结束 publishService 方法    }

驱动已经把服务端本地 Binder 转成 AMS 中的 handle，上层对应 BpBinder 和 BinderProxy。publishServiceLocked 遍历相关连接记录，对保存的 c.conn 调用 connected(r.name, service)：

java
                            // 开始执行可能抛出异常的 AMS 向客户端发送连接回调 调用                            try {                                // 通过保存的 IServiceConnection 把服务 Binder 回调给客户端                                c.conn.connected(r.name, service);                            // 结束 try 调用段，捕获 `Exception e` 后进入错误处理                            } catch (Exception e) {                                // 开始记录向客户端发送 Service 连接回调失败的警告                                Slog.w(TAG, "Failure sending service " + r.name +                                      // 在警告日志中补充目标 IServiceConnection 的 Binder 标识                                      " to connection " + c.conn.asBinder() +                                      // 在警告日志中补充客户端进程名与捕获到的异常                                      " (in " + c.binding.client.processName + ")", e);                            // 结束 Exception e 处理分支                            }

c.conn 是客户端此前交给 AMS 的 IServiceConnection 代理，service 是刚从 Service 进程返回的远端 Binder。该调用启动第三次跨进程传递，目标回到客户端。

七、回到客户端：cookie 是怎么把对象找回来的

7.1 handle 只在各自进程的命名空间里有意义

AMS 持有两类关键 handle：一类指向客户端的 InnerConnection，另一类指向 Service 进程的 UserAidl.Stub。AMS 调用 conn.connected 时，前者决定事务发往哪个客户端 node，后者作为方法参数被传给客户端。客户端为服务 Binder 得到的 handle 由客户端自己的 ref 树分配，不要求等于 AMS 中的数字。

handle 不能脱离 binder_proc 解析。同一个整数出现在两个进程里，可以指向不同 node；同一个 node 被多个进程引用时，也可以对应不同整数。

7.2 binder_thread_read 读出 handle，cookie 还原成本进程地址

回调事务到达客户端后，Binder 线程读取 connected 请求。服务 Binder 参数仍以 handle 表示，并转换为 BpBinder、BinderProxy，最后作为 IBinder service 交给回调。调用目标 InnerConnection 原本属于客户端；引用回到 node 所属进程时，驱动通过 node->ptr 与 node->cookie 恢复本地 Binder 表示。

cookie 的作用范围由对象归属限定。它不是任意进程都能使用的跨进程指针，而是驱动在事务回到原进程时交还的本地地址信息。驱动先维护 node/ref 关系，再在正确进程恢复 cookie，这两层条件共同避免了把外部地址当成本地对象。

binder_thread_read 把目标 node 保存的 ptr 与 cookie 回填到即将交给用户态的事务数据中：

c
		// 当前事务缓冲区存在本地目标 node 时回填对象标识		if (t->buffer->target_node) {			// 取出事务目标所属进程中的 binder_node			struct binder_node *target_node = t->buffer->target_node; 			// 把弱引用控制块地址写入用户态事务的 target.ptr			tr.target.ptr = target_node->ptr;			// 把本地 Binder 对象地址写入用户态事务的 cookie			tr.cookie =  target_node->cookie;

IPCThreadState::executeCommand 收到事务后，使用 cookie 直接恢复 BBinder 并发起本地调用：

cpp
            // target.ptr 非零表示事务目标是当前进程的本地 Binder            if (tr.target.ptr) {                // 把事务携带的 cookie 强转为当前进程中的 BBinder                sp<BBinder> b((BBinder*)tr.cookie);                // 调用恢复出的 BBinder 处理本次事务                error = b->transact(tr.code, buffer, &reply, tr.flags);             // target.ptr 为空时改由上下文对象处理事务            } else {                // 调用 Binder 上下文对象处理没有显式本地目标的事务                error = the_context_object->transact(tr.code, buffer, &reply, tr.flags);            // 结束本地 Binder 与上下文对象的选择分支            }

这一步才是 cookie 真正变回对象的地方——tr.cookie 就是对象所属进程里的 Binder 地址，native 层直接把它当成 BBinder 使用。

Service 进程通过 publishService 把 mBinder 发回 AMS 后，AMS 手里持有的是指向 Service 进程 binder_node 的 handle。publishServiceLocked 调用 conn.connected(r.name, service) 把这个 service 转发给客户端进程时，目标进程既不是发送方 AMS，也不是这个 node 的归属进程（Service 进程），于是驱动进入 BINDER_TYPE_HANDLE 分支的 else 子句，用 binder_get_ref_for_node(target_proc, ref->node) 在客户端进程建立新的 ref，并分配客户端自己的 handle：

c
		// 处理 `BINDER_TYPE_HANDLE` 类型的 flat_binder_object		case BINDER_TYPE_HANDLE:		// 处理 `BINDER_TYPE_WEAK_HANDLE` 类型的 flat_binder_object		case BINDER_TYPE_WEAK_HANDLE: {			// 按发送进程中的 handle 查找对应 binder_ref			struct binder_ref *ref = binder_get_ref(proc, fp->handle); 			// 仅当 `ref == NULL` 成立时执行该分支			if (ref == NULL) {				// 开始记录事务携带无效 handle 的用户错误				binder_user_error("%d:%d got transaction with invalid handle, %d\n",						// 向无效 handle 日志传入发送进程 pid						proc->pid,						// 向无效 handle 日志传入线程 pid 与错误 handle						thread->pid, fp->handle);				// 把 `BR_FAILED_REPLY` 的结果写入 `return_error`，记录事务失败码，供错误路径返回给发送方				return_error = BR_FAILED_REPLY;				// 跳转到 `err_binder_get_ref_failed`，统一执行当前错误清理路径				goto err_binder_get_ref_failed;			// 结束 if (ref == NULL) 分支			}			// 仅当 `ref->node->proc == target_proc` 成立时执行该分支			if (ref->node->proc == target_proc) {				// 仅当 `fp->type == BINDER_TYPE_HANDLE` 成立时执行该分支				if (fp->type == BINDER_TYPE_HANDLE)					// 把 `BINDER_TYPE_BINDER` 的结果写入 `fp->type`，改写 flat_binder_object 的对象类型					fp->type = BINDER_TYPE_BINDER;				// 前一条件不成立时执行紧随其后的单行分支				else					// 把 `BINDER_TYPE_WEAK_BINDER` 的结果写入 `fp->type`，改写 flat_binder_object 的对象类型					fp->type = BINDER_TYPE_WEAK_BINDER;				// 把 `ref->node->ptr` 的结果写入 `fp->binder`，恢复 binder_node 在所属进程中的本地地址				fp->binder = ref->node->ptr;				// 把 `ref->node->cookie` 的结果写入 `fp->cookie`，恢复 binder_node 保存的本地 cookie				fp->cookie = ref->node->cookie;				// 按恢复后的强弱类型增加原 binder_node 的引用				binder_inc_node(ref->node, fp->type == BINDER_TYPE_BINDER, 0, NULL);				// 记录事务从 binder_ref 还原为本地 node 的跟踪事件				trace_binder_transaction_ref_to_node(t, ref);				// 开始输出 ref 还原为 node 的事务调试日志				binder_debug(BINDER_DEBUG_TRANSACTION,					     // 设置日志格式，展示 handle 到本地 node 地址的映射					     "        ref %d desc %d -> node %d u%016llx\n",					     // 向事务日志传入 ref 编号、handle 与 node 编号					     ref->debug_id, ref->desc, ref->node->debug_id,					     // 向事务日志传入 node 对应的本地 Binder 地址					     (u64)ref->node->ptr);			// 结束 if (ref->node->proc == target_proc) 分支，条件未命中时进入 else 分支			} else {				// 声明 new_ref，保存目标进程新建或复用的 binder_ref				struct binder_ref *new_ref; 				// 把 `binder_get_ref_for_node(target_proc, ref->node)` 的结果写入 `new_ref`，保存目标进程中新建或复用的 binder_ref				new_ref = binder_get_ref_for_node(target_proc, ref->node);				// 仅当 `new_ref == NULL` 成立时执行该分支				if (new_ref == NULL) {					// 把 `BR_FAILED_REPLY` 的结果写入 `return_error`，记录事务失败码，供错误路径返回给发送方；此处承接 `if (new_ref == NULL) {` 后的 `return_error = BR_FAILED_REPLY;`					return_error = BR_FAILED_REPLY;					// 跳转到 `err_binder_get_ref_for_node_failed`，统一执行当前错误清理路径					goto err_binder_get_ref_for_node_failed;				// 结束 if (new_ref == NULL) 分支				}

这里建立的是同一 Service binder_node 到客户端进程的引用关系，并没有复制 Java 对象；客户端拿到的是由自己 refs_by_desc 命名空间分配的新 handle。

7.3 回调落到 onServiceConnected

InnerConnection.connected 先取得 ServiceDispatcher，后者把结果派发给原始 ServiceConnection。最终，MainActivity.onServiceConnected 收到服务 Binder，并执行 UserAidl.Stub.asInterface(service)。如果 Binder 属于远端进程，asInterface 返回基于 BinderProxy 的 AIDL Proxy。这个 Proxy 只完成接口包装，通信发生在后续方法调用触发的 transact 中。

至此，客户端最初提交的回调 Stub 和服务端返回的业务 Stub 都有了各自的代理链。前者让 AMS 能通知连接完成，后者让客户端能调用 getUserName() 等远端方法。

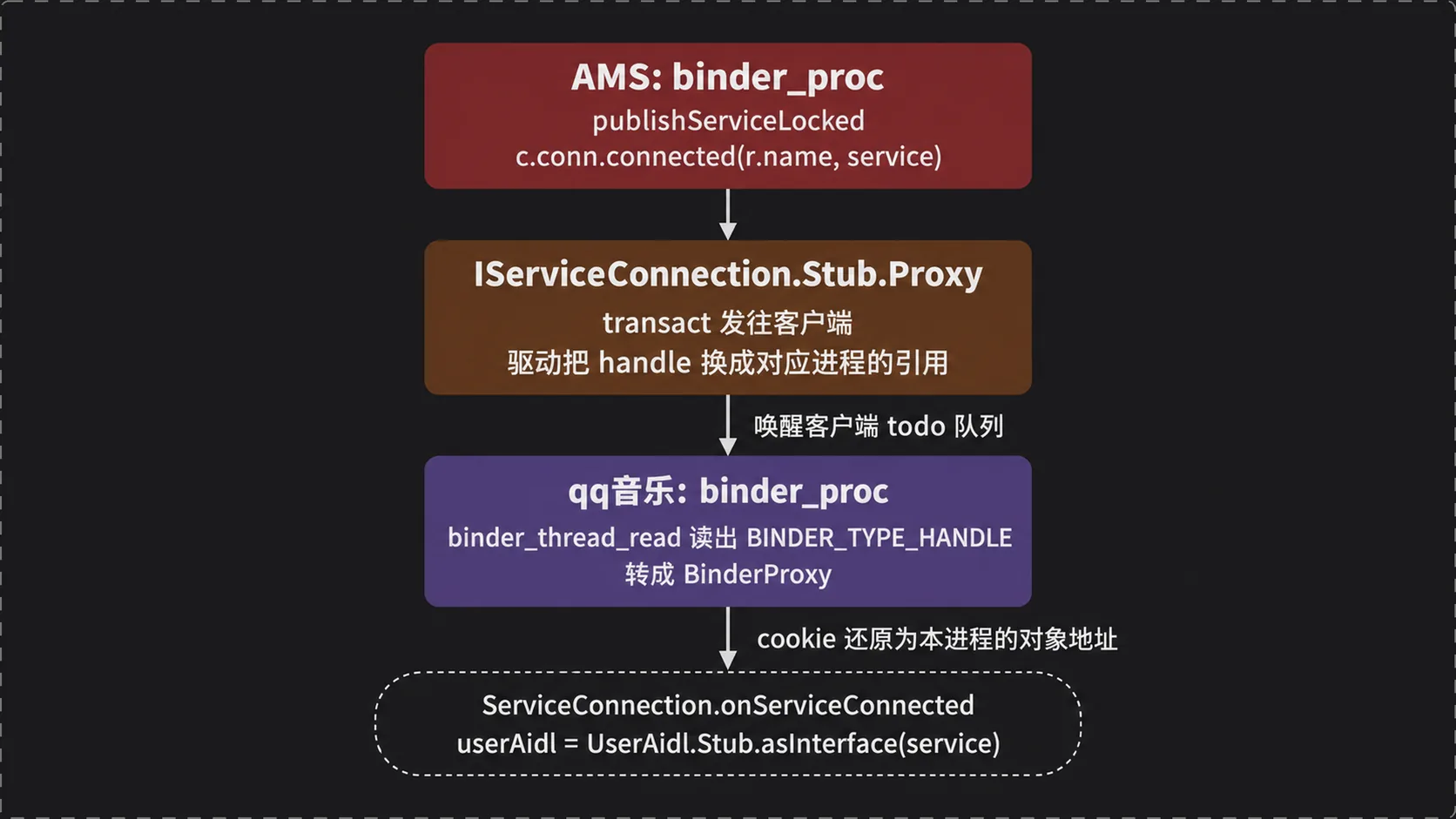

publishServiceLocked 调 connected：cookie 还原对象，回调落到 onServiceConnected

八、进程执行流程

8.1 app_main.cpp 的 onZygoteInit → startThreadPool

应用进程创建时，app_main.cpp 的 onZygoteInit 取得 ProcessState 并启动 Binder 线程池。代码位置为第 91—96 行：

cpp
    // 定义 `onZygoteInit`，在应用进程初始化时启动 Binder 线程池    virtual void onZygoteInit()    // 打开 onZygoteInit 函数体    {        // 取得当前应用进程唯一的 ProcessState        sp<ProcessState> proc = ProcessState::self();        // 记录应用进程开始启动 Binder 线程池        ALOGV("App process: starting thread pool.\n");        // 在 Zygote 初始化回调中启动应用 Binder 线程池        proc->startThreadPool();    // 结束 onZygoteInit 函数    }

startThreadPool 在第一次调用时设置状态，并创建主池线程：

cpp
// 定义 `startThreadPool`，确保 Binder 线程池只启动一次void ProcessState::startThreadPool()// 打开 startThreadPool 函数体{    // 持有 ProcessState 锁，串行保护线程池启动状态    AutoMutex _l(mLock);    // 仅当 `!mThreadPoolStarted` 成立时执行该分支    if (!mThreadPoolStarted) {        // 记录 Binder 线程池已经启动，避免重复创建        mThreadPoolStarted = true;        // 创建线程池中的首个主 Binder 线程        spawnPooledThread(true);    // 结束 if (!mThreadPoolStarted) 分支    }// 结束 startThreadPool 函数}

普通应用因此不必在业务代码中手动启动 Binder 接收循环。Binder 线程与主线程的 Looper 分工不同，主线程仍负责界面与消息循环。

8.2 PoolThread::threadLoop → joinThreadPool → talkWithDriver

PoolThread 的线程体进入 IPCThreadState::joinThreadPool：

cpp
// 定义 `PoolThread`，封装 Binder 池线程的执行入口class PoolThread : public Thread// 打开 PoolThread 类定义体{// 将后续 PoolThread 成员设为 public 访问级别public:    // 定义 PoolThread 构造函数，接收该线程是否为主池线程的标志    PoolThread(bool isMain)        // 把构造参数 isMain 保存到 PoolThread 成员        : mIsMain(isMain)    // 打开 PoolThread 构造函数体    {    // 结束 PoolThread 构造函数    }    // 将后续 PoolThread 成员设为 protected 访问级别protected:    // 定义 `threadLoop`，让池线程进入 Binder 请求循环    virtual bool threadLoop()    // 打开 threadLoop 函数体    {        // 让当前 PoolThread 进入 Binder 请求处理循环        IPCThreadState::self()->joinThreadPool(mIsMain);        // joinThreadPool 退出后返回 false，不再重复执行 threadLoop        return false;    // 结束 threadLoop 函数    }        // 保存该 PoolThread 是否为主 Binder 池线程    const bool mIsMain;// 结束 PoolThread 类};

joinThreadPool 循环执行 getAndExecuteCommand()，其中通过前文的 talkWithDriver() 和 ioctl(BINDER_WRITE_READ) 从驱动取命令。对于没有界面且主线程可以长期等待的进程，还可以手动调用 ProcessState::self()->startThreadPool()，再让主线程执行 IPCThreadState::self()->joinThreadPool()；main_mediaserver.cpp 展示的是这种形态。普通应用不能让主线程停在该循环中，因为主线程还要运行 Looper。

8.3 binder_thread_read：todo 为空时阻塞在 wait 队列上

驱动先根据事务栈和线程 todo 判断线程能否等待进程级工作：

c
// 设置 binder_thread_read 的重试入口retry:	// 先确认当前线程没有正在处理的事务栈	wait_for_proc_work = thread->transaction_stack == NULL &&				// 再确认线程 todo 为空，据此决定是否等待进程级工作				list_empty(&thread->todo);

没有可处理事务时，线程标记为等待状态。进程级工作为空则阻塞在 proc->wait，只等待当前线程工作时则阻塞在 thread->wait。binder.c 第 2156—2185 行展示了两个分支：

c
	// 把 `BINDER_LOOPER_STATE_WAITING` 标志合并到 `thread->looper`	thread->looper |= BINDER_LOOPER_STATE_WAITING;	// 仅当 `wait_for_proc_work` 成立时执行该分支	if (wait_for_proc_work)		// 增加进程就绪线程计数，表示当前线程可接收进程级工作		proc->ready_threads++; 	// 在线程进入等待前释放 Binder 全局锁	binder_unlock(__func__); 	// 记录 Binder 线程即将等待的跟踪事件	trace_binder_wait_for_work(wait_for_proc_work,				   // 把线程是否存在事务栈写入等待跟踪参数				   !!thread->transaction_stack,				   // 把线程 todo 是否非空写入等待跟踪参数				   !list_empty(&thread->todo));	// 仅当 `wait_for_proc_work` 成立时执行该分支；此处承接 `!list_empty(&thread->todo));` 后的 `if (wait_for_proc_work) {`	if (wait_for_proc_work) {		// 仅当 `!(thread->looper & (BINDER_LOOPER_STATE_REGISTERED ` 成立时执行该分支		if (!(thread->looper & (BINDER_LOOPER_STATE_REGISTERED |					// 未注册或未进入 looper 时进入错误检查分支					BINDER_LOOPER_STATE_ENTERED))) {			// 开始记录线程未注册 looper 就等待进程工作的错误			binder_user_error("%d:%d ERROR: Thread waiting for process work before calling BC_REGISTER_LOOPER or BC_ENTER_LOOPER (state %x)\n",				// 向错误日志传入进程 pid、线程 pid 与 looper 状态				proc->pid, thread->pid, thread->looper);			// 把违规线程挂到 binder_user_error_wait，等待错误策略允许继续			wait_event_interruptible(binder_user_error_wait,						 // 当用户错误停止级别低于 2 时结束错误等待						 binder_stop_on_user_error < 2);		// 结束 未注册或未进入 looper 的错误检查分支		}		// 把 Binder 线程优先级恢复为进程默认值		binder_set_nice(proc->default_priority);		// 非阻塞读取进程级工作时进入即时检查		if (non_block) {			// 仅当 `!binder_has_proc_work(proc, thread)` 成立时执行该分支			if (!binder_has_proc_work(proc, thread))				// 把 `-EAGAIN` 的结果写入 `ret`，保存非阻塞检查或等待操作的返回状态				ret = -EAGAIN;		// 结束进程级 non_block 检查，阻塞模式改为等待 proc->wait		} else			// 把 `wait_event_freezable_exclusive(proc->wait, binder_has_proc_work(proc, thread))` 的结果写入 `ret`，保存非阻塞检查或等待操作的返回状态			ret = wait_event_freezable_exclusive(proc->wait, binder_has_proc_work(proc, thread));	// 结束 if (wait_for_proc_work) 分支，条件未命中时进入 else 分支	} else {		// 非阻塞读取线程级工作时进入即时检查		if (non_block) {			// 仅当 `!binder_has_thread_work(thread)` 成立时执行该分支			if (!binder_has_thread_work(thread))				// 把 `-EAGAIN` 的结果写入 `ret`，保存非阻塞检查或等待操作的返回状态；此处承接 `if (!binder_has_thread_work(thread))` 后的 `ret = -EAGAIN;`				ret = -EAGAIN;		// 结束线程级 non_block 检查，阻塞模式改为等待 thread->wait		} else			// 把 `wait_event_freezable(thread->wait, binder_has_thread_work(thread))` 的结果写入 `ret`，保存非阻塞检查或等待操作的返回状态			ret = wait_event_freezable(thread->wait, binder_has_thread_work(thread));	// 结束 else 分支	}

等待不是轮询。线程阻塞在 wait queue 上，条件满足后继续执行，从 todo 取出事务并交给用户空间。

8.4 唤醒发生在 binder_transaction 末尾

第三节中的 binder_transaction 尾部把工作加入 target_list，随后对 target_wait 调用 wake_up_interruptible。目标线程被唤醒后，binder_thread_read 再检查工作条件。Service 进程和客户端能及时接收请求，依赖进程启动时建立的 Binder 线程池、驱动等待队列，以及事务入队后的定向唤醒。

进程侧的等待与唤醒循环：joinThreadPool 到 binder_thread_read 的睡眠，以及 binder_transaction 的唤醒

九、一次 bindService 的完整时序与验证入口

9.1 三次跨进程的汇总

第一次事务从客户端到 AMS。getServiceDispatcher 创建的 InnerConnection 作为本地 Binder 写入 Parcel，驱动在客户端建立 node，在 AMS 建立 ref，并把 BINDER_TYPE_BINDER 改写为 BINDER_TYPE_HANDLE。AMS 用户空间得到 BpBinder、BinderProxy 和最外层的 IServiceConnection.Stub.Proxy。

第二次事务从 AMS 到 Service 进程。AMS 请求绑定时携带已有的 handle，驱动进入 HANDLE 分支。目标不是客户端这个 node 的所属进程时，驱动在 Service 进程建立新的 ref，并分配该进程自己的 handle。Service 进程随后执行 onBind。

第三次事务包含两个阶段。Service 进程先通过 publishService 把 UserAidl.Stub 交给 AMS，AMS 再调用保存的 conn.connected 回调客户端。客户端恢复自己的 InnerConnection，同时为服务 Binder 获得代理，最后进入 onServiceConnected。这三次传递共享同一套规则：本地对象以 node 表示，远端进程以 ref 和 handle 引用它；地址只在对象所属进程恢复。

十、小结

ptr 用于在 Binder 对象所属进程的 nodes 红黑树中查找 node，cookie 保存回到原进程时恢复对象所需的地址信息。ptr 取本地对象的弱引用控制块地址，cookie 取本地对象自身地址，驱动分别校验和保存它们。理解字段要看来源与使用位置，不能合并两者的职责。

10.2 handle 为什么在不同进程里数字不同

binder_get_ref_for_node 在目标 binder_proc 的 refs_by_desc 中选择可用 desc。每个进程独立分配，0 预留给 service manager，普通引用从 1 递增。示例中一个进程显示 1、另一个进程显示 2，表示它们各自引用表中的位置，不表示对象发生了两次复制。

10.3 IServiceConnection 为什么使用 oneway

oneway 让 AMS 发出 connected 后无需等待客户端返回。它改变的是这次 AIDL 方法调用的等待语义，不会取消 Binder 驱动中的对象转换，也不会绕过 todo、wait queue 和接收线程。

10.4 asInterface 只是包装

UserAidl.Stub.asInterface(service) 与 IServiceConnection.Stub.asInterface(binder) 根据 Binder 是否本地决定返回本地接口或 Proxy。对于远端 Binder，它们创建接口层包装，让调用者能按 Java 接口发起调用。数据传输仍由 Proxy 写 Parcel、native Binder 发起 transact、驱动路由事务来完成。把 asInterface 当成通信动作，会漏掉 handle、node/ref 和线程唤醒这条主线。
