Android 热修复（四）：安卓 N 混编为什么让「类替换」失效

本文整理自享学团队直播课《热修复（四）：Android N 混编问题》。

前一篇把「类替换」这条链用反射实现了一遍：补丁 dex 转成一组 Element，插到 PathClassLoader 内部 DexPathList 的 dexElements 数组最前面，类加载按顺序先命中补丁，旧类被顶掉。这套做法在 Android 6.0 上跑通了。但到了 Android 7.0，它可能整个失效：不是代码写错，而是运行时的行为变了。

那么为什么到了 Android N，类替换热修复会失效，以及 Tinker 是怎么绕过它的？

Android N 把 ART 从「安装时全量 AOT 预编译」改成了「解释执行 + JIT + 空闲后台编译」的混合模式；系统会在设备空闲时把之前 JIT 记录下来的热点类编译成一个 AppImage 镜像，并在应用下一次启动、进程刚创建时就把它加载进系统 PathClassLoader。而类加载器对「已经加载过的类」是不会重新加载的，所以一个被编进 AppImage 的类，在你任何业务代码运行之前就进了类缓存，之后你把补丁插到 dexElements 最前面也救不了它。
Tinker 的解法：在运行时用一个自定义 ClassLoader 替换掉系统那个 PathClassLoader，并把原始的 dexElements 连同补丁一起塞进新加载器，让程序找类时彻底不走系统那个带 AppImage 缓存的加载器。

这条链的全局轮廓是这样的：

• Dalvik：Android 最初的虚拟机，逐条解释执行 dex 字节码。
• ART：Dalvik 的升级版（Android 5.0 起默认为运行时）。
• 安装时 AOT：Android 5.0 / 6.0 的 ART，装 App 时就把 dex 整体预编译成机器码。
• 混合编译（混编）：Android N 起的 ART，装 App 时不再全量 AOT，而是解释 + JIT + 空闲后台编译。
• AppImage：混合编译在设备空闲时，把 JIT 记录的热点类编出来的镜像文件，应用启动时被加载。
• 系统 PathClassLoader：应用进程启动时由系统创建的类加载器，AppImage 里的类就装在它里面。
• 类缓存（loaded classes）：类加载器内部记录「已加载类」的缓存，命中就不重载。这就是是混编让类替换失效的关键。

一、为什么说「已经加载过的类就没法修复」

类替换热修复成立的前提是：类加载器找类时，会顺序遍历 dexElements，先命中补丁、就返回补丁。前面也确认过 BaseDexClassLoader 的 loadClass 是先查缓存的：

1// ClassLoader.loadClass：先查缓存，命中就直接返回，不再走下面2protected Class<?> loadClass(String className, boolean resolve) throws ClassNotFoundException {3    // 1. 先看这个类是不是已经被加载过了4    Class<?> clazz = findLoadedClass(className);5    if (clazz == null) {6        // 2. 缓存没有，才交给父加载器（双亲委派）7        ClassNotFoundException suppressed = null;8        try {9            clazz = parent.loadClass(className, false);10        } catch (ClassNotFoundException e) {11            suppressed = e;12        }13        if (clazz == null) {14            // 3. 父加载器也没有，才轮到自己去真正加载15            try {16                clazz = findClass(className);17            } catch (ClassNotFoundException e) {18                e.addSuppressed(suppressed);19                throw e;20            }21        }22    }23    return clazz;24}

这句话是这一整篇的根：一个类只要被某个类加载器加载过，就会进它内部那个 loaded-classes 集合，之后再调用 loadClass 也是直接返回这个缓存对象。 补丁插到 dexElements 最前面只是改变了「还没加载的类」会被谁找到，改变不了「已经被加载」这个事实。

所以问题被简化成：如果一个类（比如 A）在你业务代码运行前，就被系统加载进了 PathClassLoader 的缓存，那你的补丁就永远到不了它。 Android N 的混编模式正好让类 A 在你补丁执行前就被加载了。

二、Android 5.0 / 6.0 的 ART：安装时就帮你把代码编好

Android 的运行时从 Dalvik 换成了 ART（Android 5.0 起默认），两者最本质的区别是要不要在运行前把字节码变成机器码。

• Dalvik 是解释执行：dex 字节码要经虚拟机逐条解释才能跑，多一层翻译，所以慢。
• ART 用 AOT（Ahead-Of-Time，预编译）：装 App 的时候就把 dex 整体翻译成机器码（oat），运行时直接执行机器码，不再解释。

这就是为什么 5.0 / 6.0 装应用明显比 4.4 慢：系统在安装阶段就把编译的活儿干完了。代价是安装慢、占存储（空间换时间），收益是运行时快。Android 5.0 / 6.0 的 ART 就是这条路。

Android 5.0 / 6.0 的 ART（安装时 AOT）：应用安装 → ART 预编译 dex 成机器码(oat) → 运行时直接执行机器码，不解释 → 安装慢、运行快

但全量 AOT 有个问题：不知道你到底会用哪些代码，干脆把 dex 里所有类都编一遍，白费了不少编译时间、也占了存储。Android N 想了想，决定改成「按需编译」。

三、Android N 的混合编译：解释 + JIT + 空闲后台编译

到了 Android N，ART 不再在安装时全量 AOT，而是进入混合模式（混合编译）。不再预编译全部，老老实实解释执行，但加了一步聪明的记录：

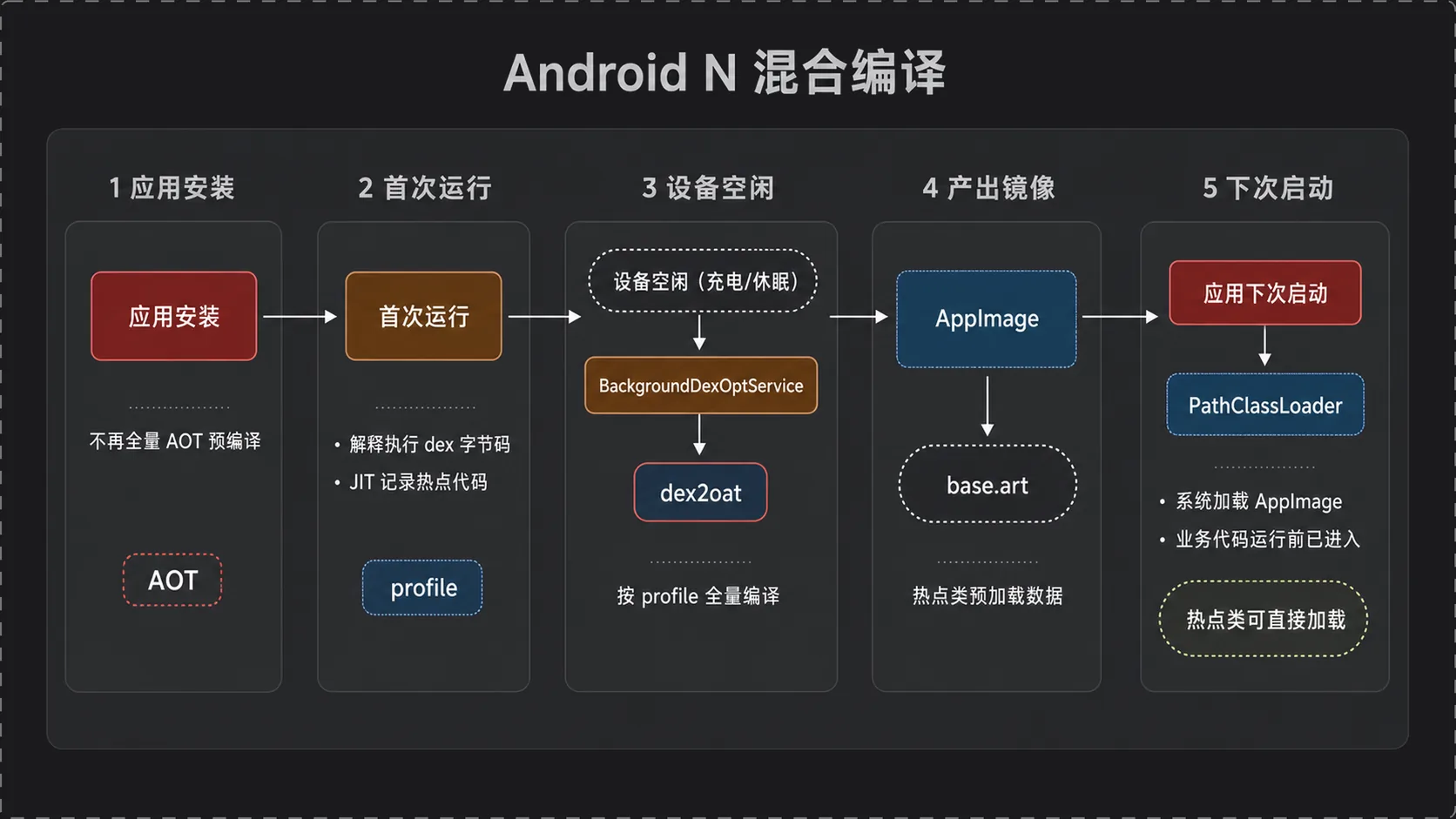

Android N 起的 ART（混合编译）：应用安装 → 不预编译首次运行 → 仍解释执行 dex 字节码，但 JIT 会在运行时把「热点代码」(常用方法/类)编译成机器码        → 同时把热点代码的调用信息记录到 profile 文件设备空闲时(充电/休眠) → BackgroundDexOptService 按 profile 用 dex2oat 做全时段编译        → 把热点类编译成一个 AppImage 镜像(内部是 base.art)应用下一次启动 → 系统加载 AppImage，里面的类在业务代码运行前就进了 PathClassLoader

这段流程里有两个东西是关键：profile 文件和 AppImage。

• JIT（Just-In-Time）：运行时才编译。应用每次跑起来，把「哪几个方法最常被调用」记下来，记到 profile 文件里，这就是后面该优先编译的清单。
• AppImage：dex2oat 在空闲时把 profile 记录的热点类整体编译出来的镜像文件（base.art）。它的作用类似一个「预热缓存」：把最可能用到的类提前加载好，应用一启动就内存映射进来，启动更快。

系统给你做了一个「哪些类最热」的预判缓存，而这个缓存是在你业务代码跑起来之前就加载好的。

四、热修复方案失效

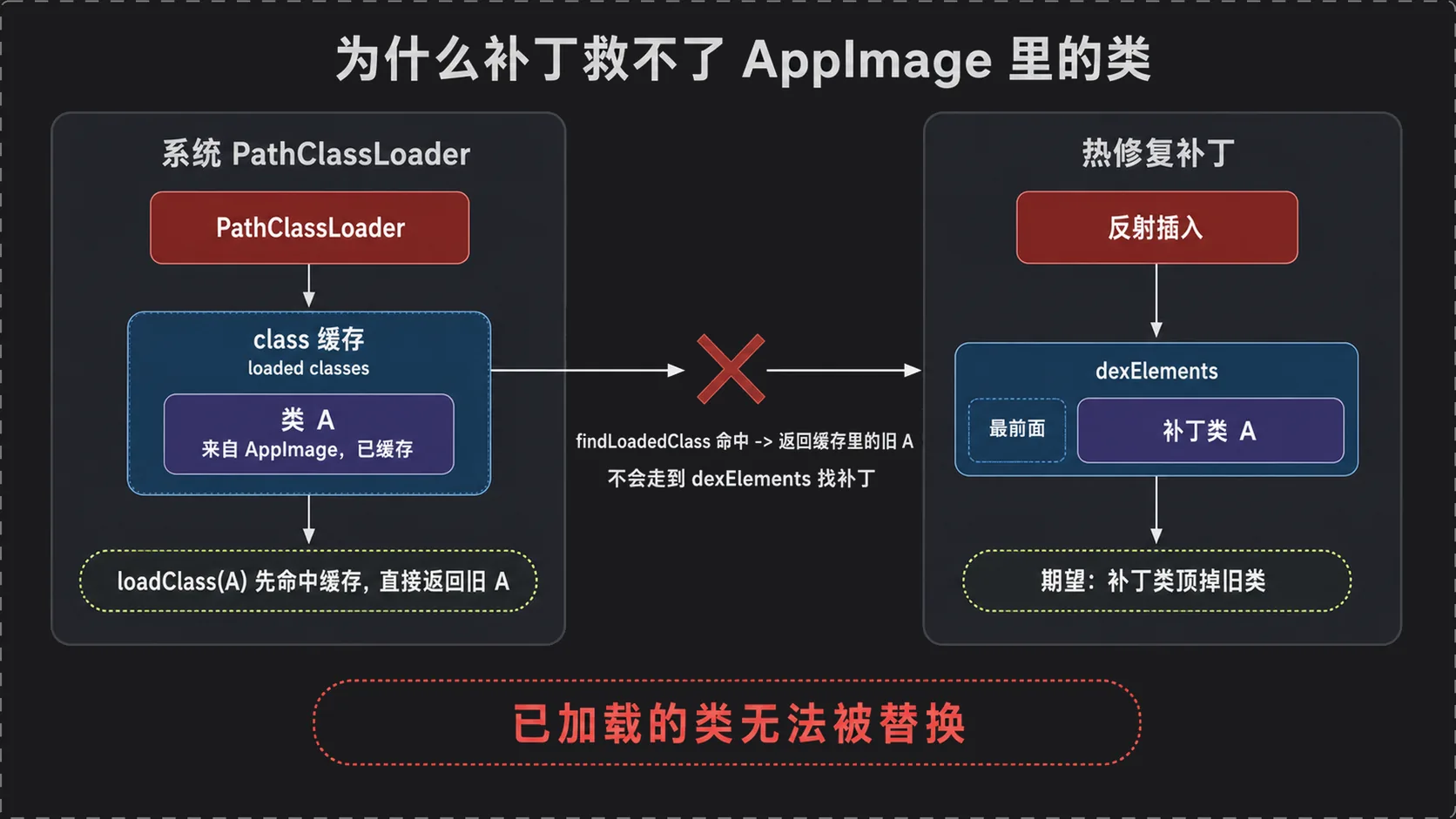

把「已加载类没法修复」和「混编会提前把类加载走」这两点接起来，问题就很清楚了。假设你的某个类 A 被判断为热点、编进了 AppImage。那么应用下一次启动、系统刚创建完进程、创建好 PathClassLoader 的时候，A 就已经被这个加载器加载进缓存了，这时候你任何一行业务代码都还没跑。

等你真正运行到热修复代码（比如在前面那篇的 Application.onCreate 里调 HotFix.installPatch），你反射把补丁插到 dexElements 最前面，看起来补丁类在前、旧类在后。但下一次有人 loadClass(\"A\") 时：

1. loadClass 先调 findLoadedClass(\"A\")；
2. A 在系统 PathClassLoader 的缓存里，命中，直接返回旧的那个 A；
3. 根本不会走到 findClass 去遍历 dexElements 找补丁。

所以被编进 AppImage 的类，热修复对它是无效的。这不是反射代码的问题，而是「类已经被加载」这个事实决定的，而这正是 Android N 混编最麻烦的影响。

顺带说一下为什么「插个 dex 在 Android N 之前还能用」：Android N 之前是安装时全量 AOT，但你插进去的补丁 dex 并不在预编译的范围内，findClass 顺序遍历 dexElements 时还是先命中补丁，所以能生效。混编之后，被编进 AppImage 的类提前被加载走，这条「先到先得」的遍历就对那些类失效了。

五、Tinker 的解法：运行时替换整个 PathClassLoader

那怎么办？Tinker 的思路不是去修那个已加载的缓存，而是整个不用系统那个 PathClassLoader，自己创建一个 ClassLoader，把原始 dexElements 复制进去、再把补丁插到最前面，然后运行时把系统到处记着的 PathClassLoader 引用统统替换成这个新的。

1. 入口：SystemClassLoaderAdder.installDexes

Tinker 在安装补丁 dex 的入口里，对 Android N（SDK_INT >= 24）单独走了 NewClassLoaderInjector.inject 这条新路径，其它版本还是老一套 V23 / V19 / V14 / V4。

1// SystemClassLoaderAdder.installDexes：按系统版本分发补丁安装策略2private static void installDexes(Application application, ClassLoader loader,3                                 File dexoptDir, List<File> files) throws Throwable {4    // 先按版本/顺序把补丁 dex 排好序（补丁在前的策略在这里）5    files = createSortedAdditionalPathEntries(files);6    ClassLoader classLoader = loader;7    // 关键分支：Android N(>=24) 且不是受保护应用 → 走运行时替换 PathClassLoader8    if (Build.VERSION.SDK_INT >= 24 && !isProtectedApp) {9        // 让 NewClassLoaderInjector 自己造一个新加载器并注入到系统关键位置10        classLoader = NewClassLoaderInjector.inject(application, loader, dexoptDir, files);11    }12    // 说明：dalvik 下如果内部类不与它的外层类同一个加载器，dex2opt 阶段会失败13    // 下面按版本把 dex 安装进 classLoader，Android N 用这里的 classLoader（已是新的）14    if (Build.VERSION.SDK_INT >= 23) {15        V23.install(classLoader, files, dexoptDir);16    } else if (Build.VERSION.SDK_INT >= 19) {17        V19.install(classLoader, files, dexoptDir);18    } else if (Build.VERSION.SDK_INT >= 14) {19        V14.install(classLoader, files, dexoptDir);20    } else {21        V4.install(classLoader, files, dexoptDir);22    }23}

2. 核心动作：NewClassLoaderInjector.inject

inject 先构造好带补丁的新加载器 result，再把它交给 doInject 做替换动作：把当前线程的上下文加载器换成它，再把系统里几处指向 PathClassLoader 的引用全部反射替换成它。下面这步才是「替换掉系统那个带 AppImage 缓存的加载器」的实现：

1// NewClassLoaderInjector.doInject：把新建的带补丁 ClassLoader 注入系统关键位置2// 前面 inject() 已经用「原始 dexElements + 补丁 dex」构造好了新加载器 result，3// 这一步就是把它塞进系统到处记着旧 PathClassLoader 的引用里4private static void doInject(Application application, ClassLoader classLoader) throws Throwable {5    // 关键：把「当前线程的上下文加载器」换成我们新造的加载器6    Thread.currentThread().setContextClassLoader(classLoader);7 8    // 找到真实的 Application 前缀（mBase，也就是它的 Context 包装对象）9    final Context baseContext = (Context) findField(application.getClass(), "mBase").get(application);10    // 从 baseContext 里拿到装载该应用信息的 PackageInfo（内部就是 LoadedAPK）11    final Object basePackageInfo = findField(baseContext.getClass(), "mPackageInfo").get(baseContext);12    // 把 PackageInfo 里记录的那个 mClassLoader 替换成新加载器13    findField(basePackageInfo.getClass(), "mClassLoader").set(basePackageInfo, classLoader);14 15    // 资源对象里也可能记住旧加载器，Android 8.0 之前要一并替换，避免资源关联到旧加载器16    if (Build.VERSION.SDK_INT < 27) {17        final Resources res = application.getResources();18        try {19            // 把 Resources 持有的 mClassLoader 换掉20            findField(res.getClass(), "mClassLoader").set(res, classLoader);21            // 布局填充器(LayoutInflater)内部也持有一个指向旧加载器的引用22            final Object drawableInflater = findField(res.getClass(), "mDrawableInflater").get(res);23            if (drawableInflater != null) {24                // 换掉 DrawableInflater 里的 mClassLoader25                findField(drawableInflater.getClass(), "mClassLoader").set(drawableInflater, classLoader);26            }27        } catch (Throwable ignored) {28            // 资源这套替换失败不致命，忽略即可29        }30    }31}

findField 就是前面那篇的「沿父类链找字段」工具，Tinker 自己也有一个：

1// NewClassLoaderInjector.findField：沿父类链向上找私有字段，可访问化后返回2private static Field findField(Class<?> clazz, String name) throws NoSuchFieldException {3    // 从当前类开始往上找4    Class<?> currClazz = clazz;5    while (true) {6        try {7            // 当前类声明的字段（含私有）再设为可访问8            final Field result = currClazz.getDeclaredField(name);9            result.setAccessible(true);10            return result;11        } catch (Throwable ignored) {12            // 没找到就继续往父类找，直到 Object13        }14        if (currClazz == Object.class) {15            // 找到 Object 都没有，说明字段不在这个继承链上16            throw new NoSuchFieldException(17                    "Cannot find field " + name + " in " + clazz.getName() + " and its super classes.");18        }19        currClazz = currClazz.getSuperclass();20    }21}

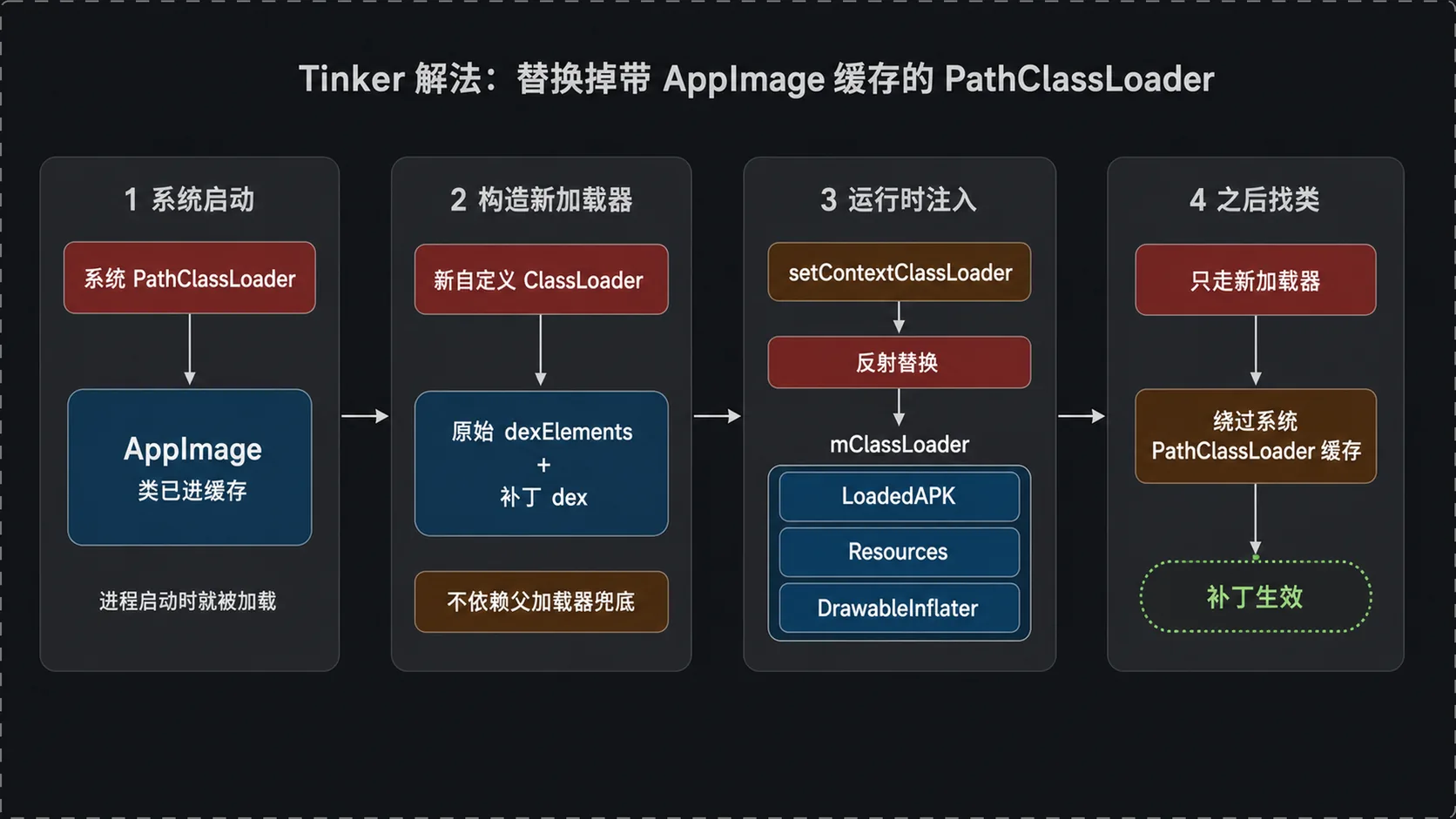

把这几段串起来，Tinker 解决混编问题的完整逻辑是：

1. 系统创建 PathClassLoader（AppImage 里那些类已经装在它的缓存里）；
2. Tinker 用「原 PathClassLoader 的 dexElements + 补丁 dex」构造一个新的 ClassLoader，它手里有完整可找的类（原始 + 补丁），不依赖父加载器兜底；
3. 运行时把它注入：setContextClassLoader + 反射替换 LoadedAPK（mClassLoader）、Resources（mClassLoader）、LayoutInflater（mClassLoader）；
4. 之后程序找类不再走系统那个带 AppImage 缓存的 PathClassLoader，从而根本不会被提前加载的旧类卡住，补丁自然就生效了。

注意第 2 步的关键：新加载器必须自己携带完整的 dexElements（原始 + 补丁），而不是只设一个指向系统的父加载器。 这也是课上那个「设父加载器」方案不成立的原因：只设父加载器，查找仍会绕回系统加载器的缓存，拿到旧类。

六、上线问题TODO

大量的适配问题：

• Android 5.x / 6.x：叫 makePathElements，参数是文件列表、优化目录、异常列表；
• Android 7.x：改叫 makeDexElements；
• Android 8.0+：签名又变，还多了一个 ClassLoader 参数，而且从 8.0 起 optimizedDirectory 直接被忽略（odex 由系统统一管理）；
• Android 9.0：内部类更是大量落入灰名单 / 黑名单，反射会受到隐藏 API 限制。

1# 打补丁包：把修复后的单个 .class 用 dx 打成 dex（老版本 SDK 用 dx，新版本用 d8）2# 输出到 sdcard/patch.jar，再上传到应用可读的目录，运行期热修复时反射读取3dx --dex --output=sdcard/patch.jar com/join/hotfix/utils.class

所以真正商用前一定要做「按版本探测、按版本分发」的适配：不同版本套不同的反射逻辑。这也是课后的第一个作业：去对比不同 Android 版本源码里 makePathElements / makeInMemoryDexElement 的签名差异（比如 9.0 走的是 makeInMemoryDexElement），把 4.4 以下、4.4~6.0、6.0 以上各挑一个版本看一遍就够，因为这三种签名已经覆盖了主要跨度。

七、小结

把这一篇的结论浓缩成一句：Android N 混编让「类替换」热修复失效，根源不是反射写错了，而是被编进 AppImage 的热点类在进程启动时就被系统 PathClassLoader 加载进缓存，类加载器对已加载类不重载，补丁插到 dexElements 最前面也改变不了这个事实；Tinker 的解法是不再用系统那个 PathClassLoader，而是运行时新建一个携带「原始 dexElements + 补丁」的 ClassLoader，把它注入到 contextClassLoader、LoadedAPK、Resources、LayoutInflater 等所有指向旧加载器的地方。
