Android 热修复（二）：dex 补丁热修复原理

@sanyinchenAndroid系统约 10 分钟400
AndroidClassLoaderDexPathListdex补丁反射热修复类加载
文章内容

本文整理自享学团队直播课《热修复（二）：dex 补丁热修复原理》。

上一篇我们把这四种主流的方案（QZone、Tinker、AndFix、Robust）的原理讲了一遍。那一篇的核心差异记住这一个就可以了：AndFix 走方法替换（native 层改 ArtMethod），Robust 走字节码插桩，QZone 和 Tinker 走类替换。

类加载方案的核心动作只有一件事：

把补丁 dex 用反射转成一组 Element，插到 PathClassLoader 内部 DexPathList 维护的 dexElements 数组的最前面。 类加载是按数组顺序挨个找类、先找到先用的，补丁插在最前面，所以补丁类永远先被命中，原类等于被覆盖了。

前提条件：这个替换发生在类第一次被加载之前。loadClass 的第一步就是查缓存 findLoadedClass，一个类一旦被当前加载器加载过，就进了缓存，之后无论你怎么改 dexElements 都换不掉它。所以补丁要在下次冷启动、目标业务类还没被加载时注入（工程上就是放在 Application.attachBaseContext 里）。它不需要用户重装、也不需要弹更新，但改完不会立刻生效，得等下一次冷启动。这一点和上一篇对 QZone 标「冷启生效」、对 Tinker 标「重启生效」相符合。

要理解上面那句话，得先把三件事讲清楚：

  • Android 的 ClassLoader 长什么样
  • loadClass 是按什么顺序找类的
  • 一个 dex 文件是怎么变成一个 Element

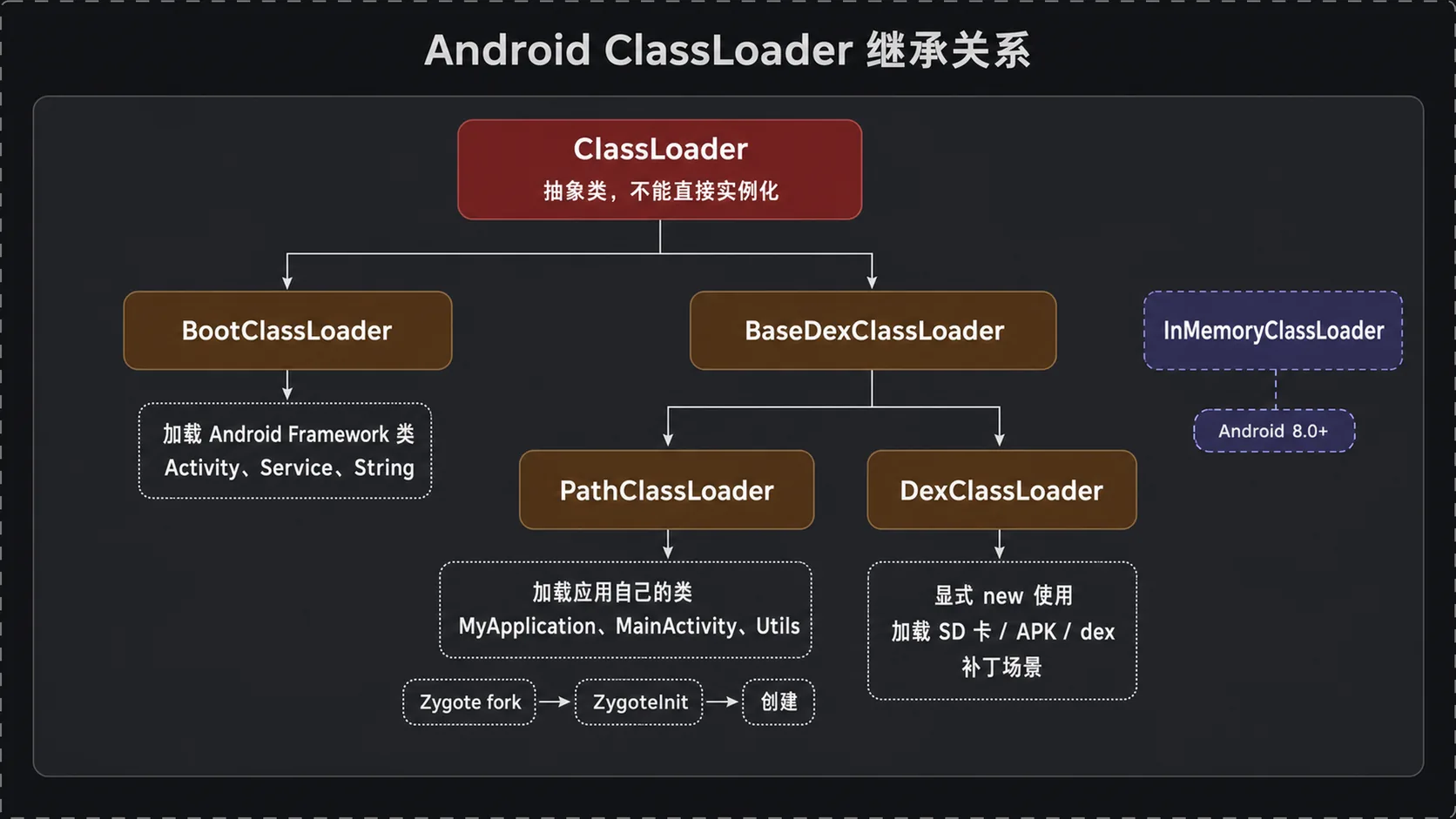

Android ClassLoader 继承关系

一、Android 的 ClassLoader 家族

ClassLoader 在 Java 里是一个抽象类，不能直接实例化，用的一定是它的子类。Android 里最常用的直接子类有两个：BootClassLoader 和 BaseDexClassLoader。其中 BaseDexClassLoader 本身也不常用，真正干活的是它下面两个子类 PathClassLoader 和 DexClassLoader（Android 8.0 还加了 InMemoryClassLoader）。

plain text
BootClassLoader        加载 Android Framework 的类：Activity、Service、String 等BaseDexClassLoader     抽象父类，本身不直接使用  ├── PathClassLoader  加载我们自己写的类：MyActivity、MyApplication、Utils 等  └── DexClassLoader   显式 new 出来的加载器，加载 SD 卡 / APK / dex
  • BootClassLoader 加载的是 Framework 层的类。Activity、Service、String 这些不是我们写的，是 App 跑起来时系统帮你加载的，归 BootClassLoader。
  • PathClassLoader 加载的是我们自己写的类。一个安卓应用怎么启动：Zygote 进程 fork 出应用进程，fork 之后执行 ZygoteInit 做初始化，初始化时创建 PathClassLoader。所以应用里的 Utils、MainActivity 这些类都归它。
  • DexClassLoader 在正常程序运行阶段其实并不存在，除非你主动 new 一个。它专门用来从任意路径加载 dex / apk / jar，补丁场景就是它。

Java 里每个类都是 Class 对象，Class 里有个成员 classLoader 记录了「这个类是被谁加载的」。打印MainActivity.class.getClassLoader()，输出的是 PathClassLoader；打印 Activity.class.getClassLoader()，输出的是 BootClassLoader。

这里有个常见误区：网上很多博客说 PathClassLoader 和 DexClassLoader 有本质区别，比如「一个能加载 SD 卡、一个不能」。其实没有区别。两个类除了构造参数不同，功能完全一样，都能加载 SD 卡下的 apk / dex。唯一的机械差异在构造上——PathClassLoader 把 optimizedDirectory 传成 null，DexClassLoader 才真正传优化目录。

java
// PathClassLoader：优化目录恒为 nullpublic class PathClassLoader extends BaseDexClassLoader {    public PathClassLoader(String dexPath, ClassLoader parent) {        super(dexPath, null, null, parent);    }}

二、LoadClass 双亲委派机制

类不是凭空出现的。我们用 new 一个对象时，代码里没有显式调用 loadClass，是因为系统或框架已经把类加载好了。但所有类最终都经过 ClassLoader.loadClass(String name)。主动加载时你传一个类的全限定名进去。

loadClass 的骨架（Android libcore 版，注意和 OpenJDK 不一样，没有 getClassLoadingLock、也没有 findBootstrapClassOrNull）：

java
// Android libcore：java/lang/ClassLoader.java 的 loadClassprotected Class<?> loadClass(String className, boolean resolve) throws ClassNotFoundException {    // 1. 先查缓存：这个类加载过没有    Class<?> clazz = findLoadedClass(className);    if (clazz == null) {        ClassNotFoundException suppressed = null;        try {            // 2. 交给父加载器找（双亲委派）——注意 Android 这里不判 parent 是否为空            clazz = parent.loadClass(className, false);        } catch (ClassNotFoundException e) {            suppressed = e;        }        if (clazz == null) {            try {                // 3. 父加载器也找不到，才轮到自己用 findClass 找                clazz = findClass(className);            } catch (ClassNotFoundException e) {                e.addSuppressed(suppressed);                throw e;            }        }    }    return clazz;}

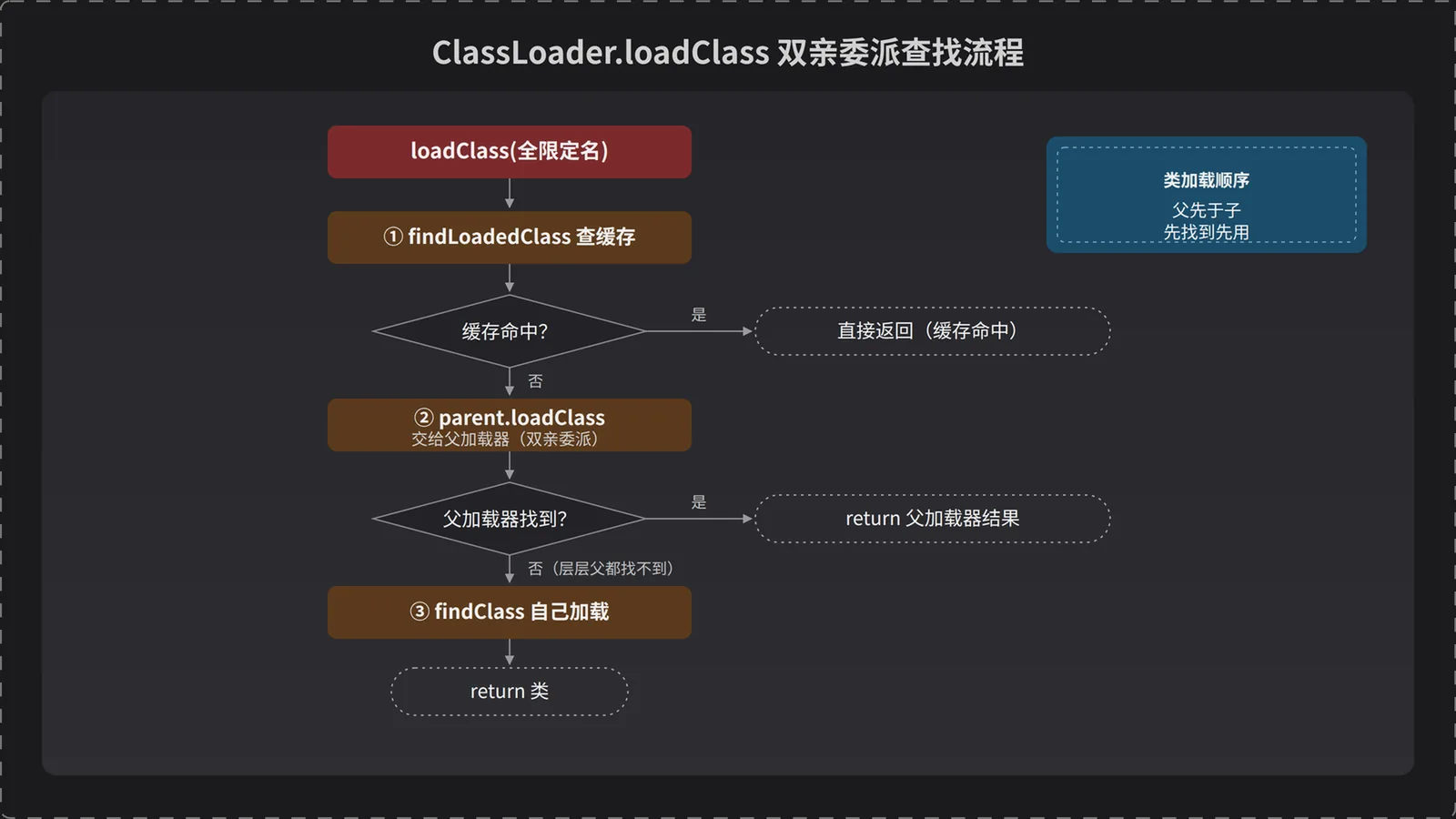

loadClass 双亲委派查找流程

注意 parent，它是 ClassLoader 类里的一个成员，类型也是 ClassLoader。ClassLoader 里面又挂着一个 ClassLoader，这层结构可以看成组合、代理或责任链，具体是哪一种设计模式，要看它实际承担的功能。

关键在「顺序」：每一次 loadClass，都是先从自己的缓存 findLoadedClass 找，缓存没有，先往上抛给 parent.loadClass，一直抛到最顶层的 BootClassLoader，层层都找不到，才落回自己，用 findClass 去真正加载。这个「父先于子」的顺序，正是后面热修复能「用新类骗过旧类」的技术原理（先加载先生效，后加载优先读取缓存）。

三、类查找的真正执行层：DexPathList

上一节的 loadClass 只是顶层的调度，它调用 findClass。在 Android 里，BaseDexClassLoader 覆写了 findClass，真正的查找交给它的成员 pathList（DexPathList 对象）。看一下 BaseDexClassLoader：

java
// 加载所有 dex / apk / jar 的基类public class BaseDexClassLoader extends ClassLoader {    // 关键成员：DexPathList 对象，里面装着 dexElements 数组    private final DexPathList pathList;     // 构造方法：把 dex 路径和优化目录一起传给 DexPathList    public BaseDexClassLoader(String dexPath, File optimizedDirectory,                              String librarySearchPath, ClassLoader parent) {        super(parent);        // 用 dex 路径创建一个 DexPathList        this.pathList = new DexPathList(this, dexPath, librarySearchPath, optimizedDirectory);    }     // 覆写 findClass，真正的找类动作    @Override    protected Class<?> findClass(String name) throws ClassNotFoundException {        List<Throwable> suppressedExceptions = new ArrayList<Throwable>();        // 找类交给 pathList，最终是遍历 dexElements 数组        Class c = pathList.findClass(name, suppressedExceptions);        if (c == null) {            // 就是这行日志：Didn't find class "xxx" on path: DexPathList[...]            ClassNotFoundException cnfe = new ClassNotFoundException(                    "Didn't find class \"" + name + "\" on path: " + pathList);            for (Throwable t : suppressedExceptions) {                cnfe.addSuppressed(t);            }            throw cnfe;        }        return c;    }}

那 pathList.findClass 具体怎么找？它遍历 dexElements 数组，每个 Element 里放一个 DexFile，用 DexFile 加载。

java
// DexPathList.findClass：从 dexElements 数组里找类public Class findClass(String name, List<Throwable> suppressed) {    // 就是这个 for 循环决定了「先找到先用」    for (Element element : dexElements) {        DexFile dex = element.dexFile;        if (dex != null) {            Class clazz = dex.loadClassBinaryName(name, definingContext, suppressed);            if (clazz != null) {                // 命中即返回，后面的 Element 根本不看                return clazz;            }        }    }    return null;}

这个方法的 javadoc 原文写得很清楚："This will find the one in the earliest listed path element."——AOSP 自己都说了，「最早列出的 Element 先被找到」。这正是热修复把补丁插在最前排的依据。

再往下一层，DexFile 真正加载时会进入 C++ 层做 IO：把 dex 文件解析出来（dex 不是直接用的，要先优化成 odex；ART 下这里其实会被 AOT 编译进 odex/oat 里的本地机器码；Android 8.0 又会先抽成 vdex 再生成 odex），解析出来的 class 数据缓存起来，再按类名找对应的 class。

四、一个 dex 怎么变成一个 Element

上面反复提到 Element，它具体是什么？在 DexPathList 里，Element 是一个内部类，它记录一个 dex / apk / jar 的源文件位置、是不是目录节点、以及真正装类的 DexFile。真实字段是 dir、isDirectory、zip、dexFile：

java
// dex / apk / jar 的包装类：DexPathList 的内部类static final class Element {    // 目录（或 zip 内的相对目录）    private final File dir;    // 是不是目录节点    private final boolean isDirectory;    // apk / jar / zip 本体    private final File zip;    // 真正装类的 dex（热修复只关心这个字段）    private final DexFile dexFile;     // 构造方法：记录源文件、是否目录和 dex 文件    Element(File dir, boolean isDirectory, File zip, DexFile dexFile) {        this.dir = dir;        this.isDirectory = isDirectory;        this.zip = zip;        this.dexFile = dexFile;    }}

一个 dex 文件就对应一个 Element。Element 数组是怎么生成的？看 DexPathList.makePathElements，注意它是 private static，参数里有一个 optimizedDirectory：

java
// 把 dex / apk / jar 的列表转换成 Element 数组private static Element[] makePathElements(List<File> files, File optimizedDirectory,                                          List<IOException> suppressedExceptions) {    List<Element> elements = new ArrayList<Element>();    // 遍历传入的每个文件    for (File file : files) {        File zip = null;        File dir = new File("");        DexFile dex = null;        String path = file.getPath();        String name = file.getName();        if (file.isDirectory()) {            // 目录节点：只用于找资源和 so，没有 dexFile            elements.add(new Element(file, true, null, null));        } else if (file.isFile()) {            if (name.endsWith(DEX_SUFFIX)) {                // 裸 dex 文件：在这里被优化并加载成 DexFile（优化目录只用在这里）                try {                    dex = loadDexFile(file, optimizedDirectory);                } catch (IOException ex) {                    System.logE("Unable to load dex file: " + file, ex);                }            } else {                // apk / jar：走 zip 分支，dex 在压缩包里                zip = file;            }        }        ...    }    // 返回 Element 数组    return elements.toArray(new Element[elements.size()]);}

这里有两件事要注意。

第一，优化目录不会被存进 Element。optimizedDirectory 只是传给 loadDexFile(file, optimizedDirectory)，用来决定 dex 优化产物（odex）落盘的位置；Element 里存的是优化后的 DexFile，不是那个目录。而且这个目录必须是程序私有、可读写的目录——源码里做了校验：

java
// DexPathList 构造函数里，优化目录必须可读写if (!(optimizedDirectory.canRead() && optimizedDirectory.canWrite())) {    throw new IllegalArgumentException(            "optimizedDirectory not readable/writable: " + optimizedDirectory);}

第二，dexElements 数组是在 DexPathList 的构造函数里赋值的，补丁 dex 走的就是同一条路：

java
// DexPathList 构造函数中，把 dex 路径转成 Element 数组this.dexElements = makePathElements(splitDexPath(dexPath), optimizedDirectory,                                    suppressedExceptions);

所以「补丁 dex 怎么变成 Element 数组」答案就是：让补丁 dex 走和普通 dex 完全相同的 makePathElements（它是 private static，但可以反射调用），就能得到一组补丁 Element。

那这个补丁 dex 怎么来的？可以在终端执行这条命令，把单个 class 打成补丁 dex：

bash
# 在编译产物目录下，把单个 .class 打成补丁 dex（旧版 SDK 用 dx，新版本是 d8）cd app/build/intermediates/classes/debugdx --dex --output=a.dex com/enjoy/enjoyfix/Utils.class

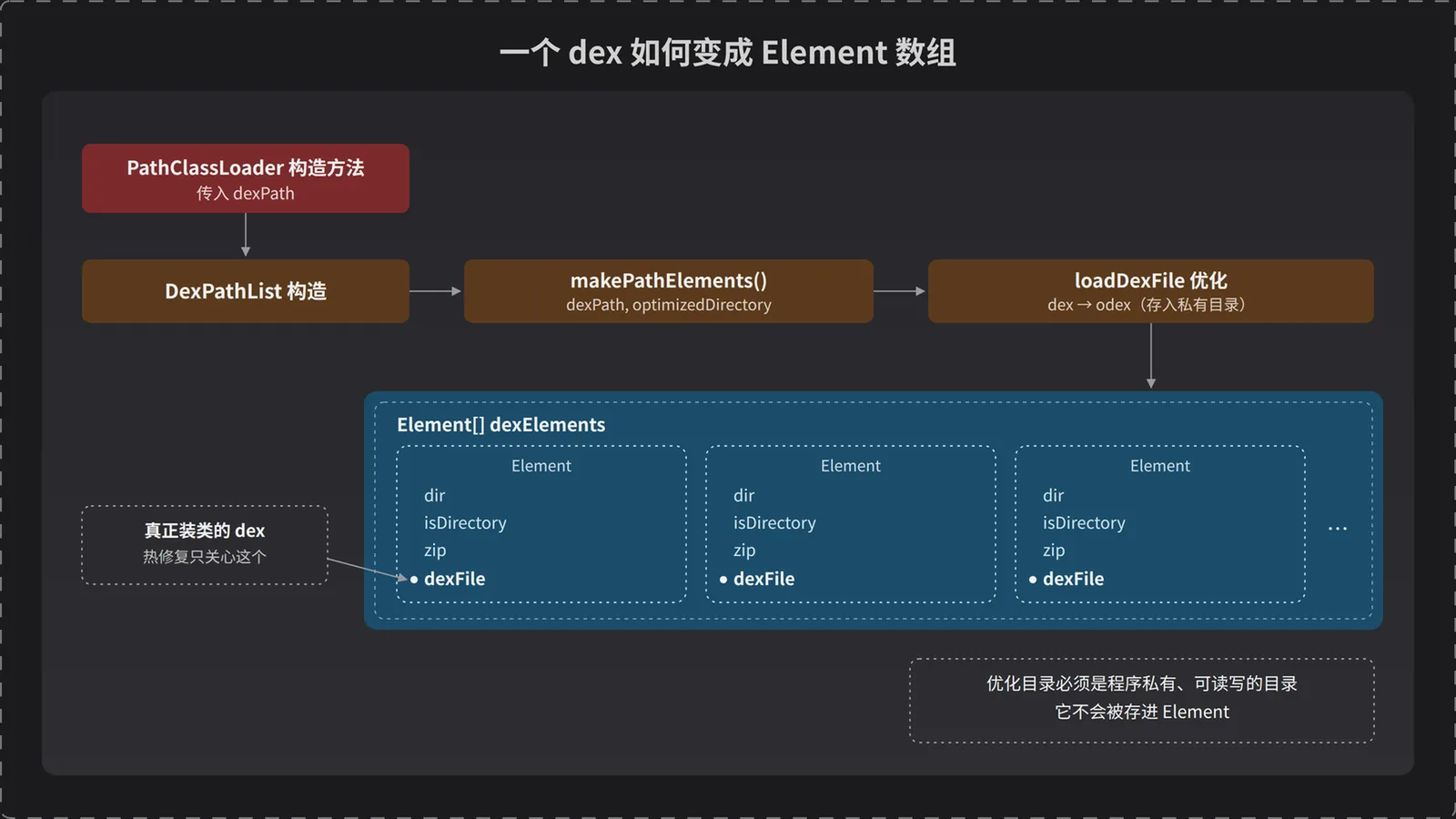

dex 文件如何变成 Element 数组

五、热修复的核心：把补丁 Element 插到最前面

到这里，「一个 dex 等于一个 Element、Element 数组由 PathClassLoader 的 pathList.dexElements 持有」已经清楚了。热修复要做的，就是把补丁 Element 数组和原来的 dexElements 数组合并，然后把新数组反射写回 dexElements 字段。整个流程分为五步：

  1. 获取当前应用的 ClassLoader。
  2. 反射拿到它父类 BaseDexClassLoader 的 pathList（DexPathList 对象）。
  3. 反射拿到 pathList 里的 dexElements 数组。
  4. 用同一套 makePathElements 逻辑（反射）把补丁 dex 也转成 Element 数组。
  5. 新数组 = 补丁 Element 数组 + 原 dexElements 数组，反射赋值回 dexElements 字段。
java
// 完整的热修复反射实现骨架public static void injectPatch(Context context, File patchFile) throws Exception {    // 1. 当前应用的类加载器（不要强转成 PathClassLoader，厂商 ROM 中间可能套了一层）    ClassLoader classLoader = context.getClassLoader();     // 2. 反射拿 BaseDexClassLoader.pathList（沿父类链找）    Field pathListField = findField(classLoader, "pathList");    Object pathList = pathListField.get(classLoader);     // 3. 反射拿 DexPathList.dexElements（它是 private final）    Field dexElementsField = findField(pathList, "dexElements");    Object[] oldElements = (Object[]) dexElementsField.get(pathList);     // 4. 用同一套 makePathElements 逻辑，把补丁 dex 也转成 Element 数组    File optDir = context.getDir("odex", Context.MODE_PRIVATE);    Object[] patchElements = makePatchElements(pathList, patchFile, optDir);     // 5. 合并：补丁在前，原数组在后，再写回去    //    关键：数组类型必须是 Element[]，不能是 Object[]（反射赋值不做协变）    Object[] newElements = (Object[]) Array.newInstance(            oldElements.getClass().getComponentType(),            patchElements.length + oldElements.length);    System.arraycopy(patchElements, 0, newElements, 0, patchElements.length);    System.arraycopy(oldElements, 0, newElements, patchElements.length, oldElements.length);    dexElementsField.set(pathList, newElements);} // 沿父类链找字段，找到就 setAccessibleprivate static Field findField(Object instance, String name) throws NoSuchFieldException {    for (Class<?> clazz = instance.getClass(); clazz != null; clazz = clazz.getSuperclass()) {        try {            Field field = clazz.getDeclaredField(name);            field.setAccessible(true);            return field;        } catch (NoSuchFieldException ignored) {            // 继续往父类找        }    }    throw new NoSuchFieldException(name + " not found in " + instance.getClass());}

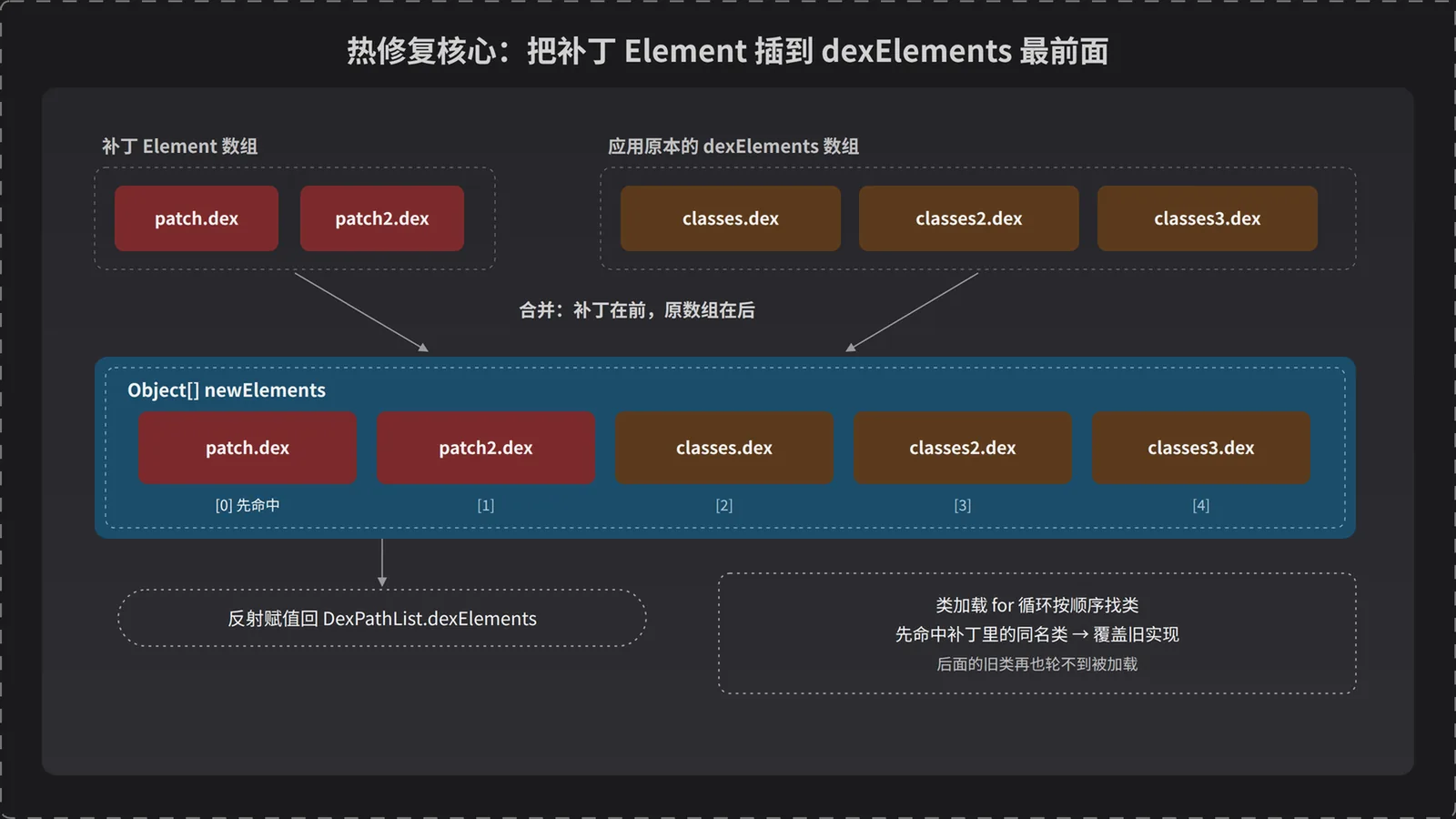

把补丁 Element 插到 dexElements 最前面

第 4 步的 makePatchElements，就是「反射调 makePathElements」。

java
// makePathElements / makeDexElements 在不同版本的名字和签名都不同，逐个探测private static Object[] makePatchElements(Object pathList, File patchFile, File optDir)        throws Exception {    List<File> files = Collections.singletonList(patchFile);    List<IOException> suppressed = new ArrayList<IOException>();    Class<?> cls = pathList.getClass();     // Android 5.x / 6.x（视频里的版本）：private static    //   Element[] makePathElements(List<File>, File, List<IOException>)    try {        Method m = cls.getDeclaredMethod("makePathElements", List.class, File.class, List.class);        m.setAccessible(true);        // static，传 null        return (Object[]) m.invoke(null, files, optDir, suppressed);    } catch (NoSuchMethodException ignored) {        // 继续探测下一个版本    }     // Android 7.x：makeDexElements(List<File>, File, List<IOException>)    try {        Method m = cls.getDeclaredMethod("makeDexElements", List.class, File.class, List.class);        m.setAccessible(true);        return (Object[]) m.invoke(null, files, optDir, suppressed);    } catch (NoSuchMethodException ignored) {        // 继续探测下一个版本    }     // Android 8.0+：makeDexElements(List<File>, File, List<IOException>, ClassLoader)    //   （optimizedDirectory 已被忽略，odex 由系统统一管理）    Method m = cls.getDeclaredMethod("makeDexElements",            List.class, File.class, List.class, ClassLoader.class);    m.setAccessible(true);    return (Object[]) m.invoke(null, files, optDir, suppressed,            pathList.getClass().getClassLoader());}

makePathElements 是 private static，所以 invoke 的第一个参数传 null 才语义正确。补充一句：Android 9 起这些内部 API 落入了灰名单/黑名单，需要额外过一道 hidden API 限制，这是另一个要单独处理的点。

另一个常识要纠正：很多人以为 final 修饰的字段不能反射改。其实可以，AOSP 里就专门记了一笔。dexElements 字段的定义是这样的：

java
/** * List of dex/resource (class path) elements. * Should be called pathElements, but the Facebook app uses reflection * to modify 'dexElements' (http://b/7726934). */private final Element[] dexElements;

注意到没，连 AOSP 的注释都写明了「Facebook 的 App 就是靠反射改 dexElements」。所以「final 拦不住反射」，setAccessible(true) 之后照样能写。真正会被编译期常量折叠、改了也没用的，只有 static final 的基本类型和字符串常量；实例字段不在此列。

注入时机也很关键。因为 loadClass 第一步就是 findLoadedClass 查缓存，补丁必须在业务类第一次被加载之前打进去，所以放在 Application.attachBaseContext 里：

java
// 在最早期注入补丁，赶在所有业务类加载之前public class MyApplication extends Application {    @Override    protected void attachBaseContext(Context base) {        super.attachBaseContext(base);        File patch = new File(base.getDir("patch", MODE_PRIVATE), "patch.dex");        try {            // 注入失败就走原逻辑，不能让补丁把 App 搞崩            injectPatch(base, patch);        } catch (Exception e) {            e.printStackTrace();        }    }}

六、插入，而不是覆盖

有同学会问：补丁数组和原数组里都有同名类（比如都有 Key 类），怎么处理？

不用处理。因为类加载是按 dexElements 数组顺序挨个找的。它从前面的 Element 里找到了这个类，直接返回，根本不会去看后面的 Element——上一节那段 DexPathList.findClass 的 for 循环和它的 javadoc（"the one in the earliest listed path element"）就是依据。补丁 Element 被插在数组最前面，所以同名类一定先被补丁命中，原来的类反而永远轮不到。这正是「插入」而不是「覆盖」的原因——不需要改动原来的数组元素，只需要改变查找顺序。

七、这只能跑通 demo，还不能商用

视频最后反复强调：按今天讲的原理去实现，你能看到效果，但不能商用。原因有两类。

第一类是运行期的版本适配。makePathElements 的签名在不同 Android 版本一直在变（第一节类图里写成 makeXXXElements() 就是明示），dex 在 Dalvik 下优化成 odex、在 ART 下被 AOT 编译、Android 8.0 又要先转 vdex；不同版本的 ClassLoader、Element 字段结构也不一样。你适配了一个版本，换一个版本可能就失效——所以要用上面那种按版本探测的分发方式。

第二类是编译期的问题——光有运行期反射不够，你还得能自动生成补丁。你不可能每次修 bug 都手动敲 dx --dex 命令，把改动的类打包成 dex。要自动化，就要在编译期（Gradle 阶段）自动判定哪些类发生了修改，把这些类打进补丁包，甚至能自动把补丁发给测试。这些是「运行期修复」之外的另一个大工程。

视频里还点名了几个会让类加载方案失效的具体坑，名字要记准：

plain text
- Android N 混编：7.0 起 AOT + JIT + 解释执行混合编译，dex/oat 的生成时机变了，补丁可能不生效- 方法内联：调用点被直接替换成方法体，换掉了类，运行的仍是内联进去的旧代码

八、小结

把这一篇的核心概括一下：类加载热修复，核心是改变查找顺序，而不是改变类本身。PathClassLoader 的 pathList.dexElements 数组，是类查找的顺序列表；你用反射把补丁 Element 放在它前面，类加载就先命中补丁类，旧类自然被「顶掉」。整个过程只有反射，不需要重新打包 APK，但需要一次冷启动，让补丁在目标类加载前注入。
